Quạt Ly Tâm

Quạt ly tâm là thiết bị tạo gió mạnh mẽ, được ứng dụng rộng rãi trong nhiều ngành công nghiệp và đời sống. Nhờ cấu tạo phức tạp và nguyên lý hoạt động hiệu quả, quạt ly tâm có khả năng tạo ra lưu lượng gió lớn và áp suất cao, đáp ứng nhu cầu đa dạng của người sử dụng. Bài viết này sẽ đi sâu tìm hiểu về cấu tạo chi tiết của quạt ly tâm.

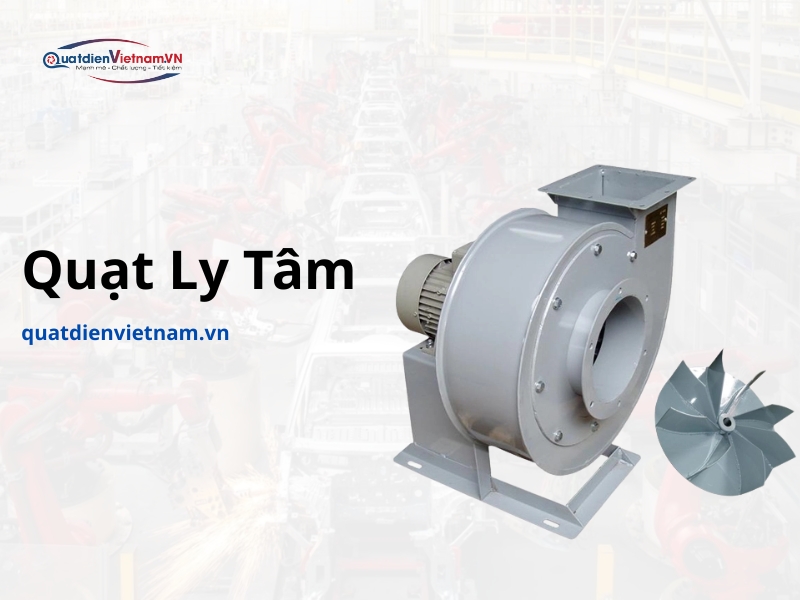

1. Quạt Ly Tâm Là Gì? Cấu Tạo Của Quạt Ly Tâm?

Quạt ly tâm công nghiệp là thiết bị cơ học được sử dụng rộng rãi trong hệ thống thông gió công nghiệp để hút hoặc thổi khí, bụi mịn, và các hạt khác theo một hướng xác định. Quạt ly tâm công nghiệp được đánh giá cao bởi khả năng cung cấp lưu lượng khí cao và áp suất cao, cùng với hiệu suất hoạt động ổn định và độ ồn thấp.

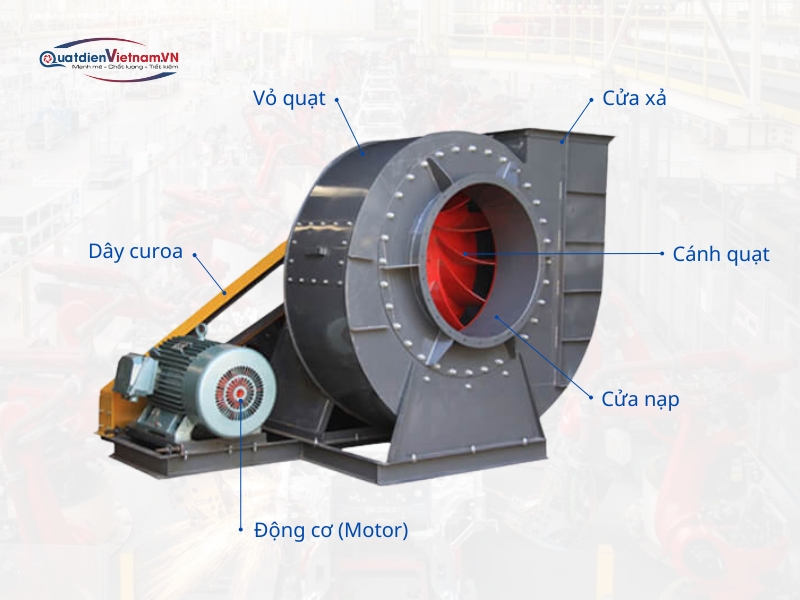

Cấu tạo của quạt ly tâm bao gồm:

• Vỏ quạt: Vỏ quạt đóng vai trò như khung sườn bảo vệ, bao bọc và định vị các bộ phận bên trong của quạt. Vỏ có dạng hình trụ, hình chữ nhật hoặc hình hộp, được chế tạo từ các vật liệu bền bỉ như kim loại (thép, nhôm) hoặc nhựa cao cấp.
• Cánh quạt: Cánh quạt là bộ phận quan trọng nhất, tạo ra lực hút và đẩy khí,  quyết định hiệu suất hoạt động của quạt. Với cấu tạo bao gồm tấm che phía trước, tấm che phía sau và các cánh quạt được thiết kế cong hoặc xoắn ốc kẹp giữa hai tấm che. Số lượng cánh thường dao động từ 6 đến 24 cánh. Được chế tạo từ kim loại (thép, nhôm) hoặc nhựa có độ bền cao.
• Trục quạt: Được lắp đặt và cố định chắc chắn trong vòng bi chính xác. Trục chế tạo từ vật liệu có độ bền cao như thép không gỉ hoặc hợp kim nhôm nên đảm bảo chuyển động quay trơn tru, ổn định của cánh quạt.
• Động cơ (Motor): Động cơ cung cấp năng lượng cho quạt hoạt động, tạo ra lực quay cho trục và cánh quạt. Sử dụng động cơ điện AC (dòng điện xoay chiều) hoặc DC (dòng điện một chiều) tùy theo nhu cầu ứng dụng.
• Bộ điều khiển (Control Device): Cho phép điều chỉnh tốc độ quạt, tối ưu hóa hiệu suất hoạt động và tiết kiệm điện năng.

Tham khảo thêm thông tin:

• Quạt ly tâm là gì? Cấu tạo, phân loại và nguyên lý hoạt động

2. Các Loại Quạt Ly Tâm Có Trên Thị Trường

Trên thị trường hiện nay có nhiều loại quạt ly tâm khác nhau, mỗi loại được thiết kế với những đặc tính riêng biệt để phù hợp với các ứng dụng cụ thể. Dưới đây là phân loại chi tiết về các loại quạt ly tâm phổ biến cùng với nguyên lý hoạt động của từng loại:

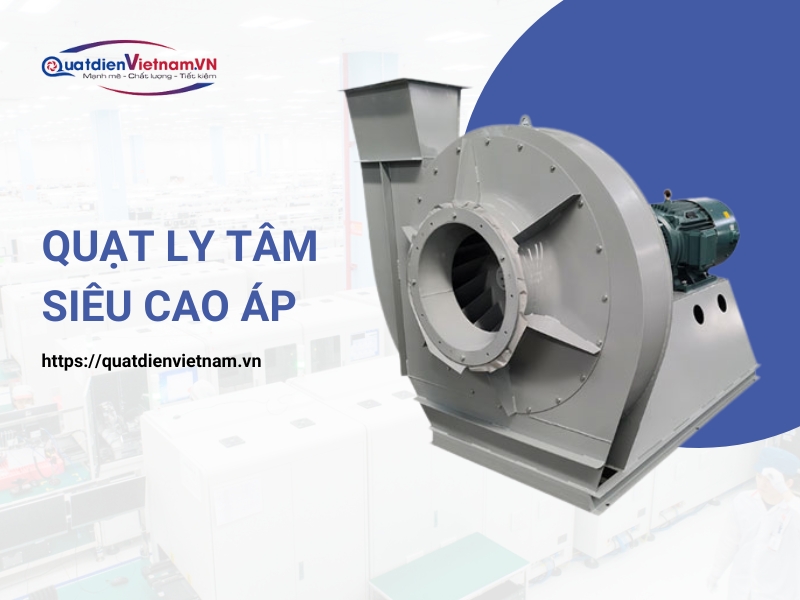

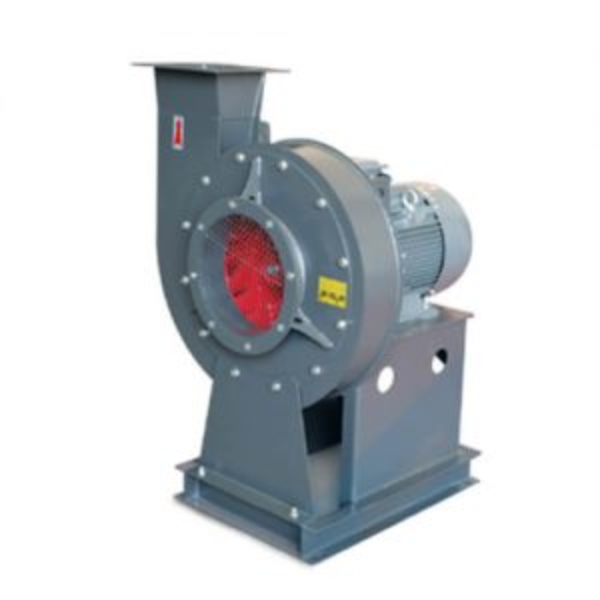

2.1. Quạt Ly Tâm Siêu Cao Áp

Quạt ly tâm siêu cao áp là dòng quạt được thiết kế với tốc độ vòng quay cao, từ 2800 – 3000V/P, được ứng dụng rộng rãi trong các ngành công nghiệp nặng như khai khoáng, luyện kim, sản xuất xi măng, hóa chất, và xử lý nước thải.

Nguyên lý hoạt động: Quạt ly tâm siêu cao áp hoạt động dựa trên nguyên lý ly tâm, tức là sử dụng lực đẩy của cánh quạt quay để tạo ra áp suất và đẩy không khí ra khỏi quạt. Khi cánh quạt quay với tốc độ cao, chúng tạo ra lực đẩy không khí ra ngoài theo hướng vuông góc với trục quay, đồng thời tạo ra vùng áp suất thấp ở tâm quạt để hút không khí vào. Thiết kế cánh quạt cong đặc biệt giúp tăng thêm áp suất luồng khí và đẩy không khí ra ngoài với tốc độ cao hơn.

Cánh quạt được thiết kế hàng cánh hở bản lớn, tạo ra lưu lượng gió lớn và áp suất cao, giúp vận chuyển các vật liệu có kích thước lớn trên đường ống một cách hiệu quả và tiết kiệm năng lượng.

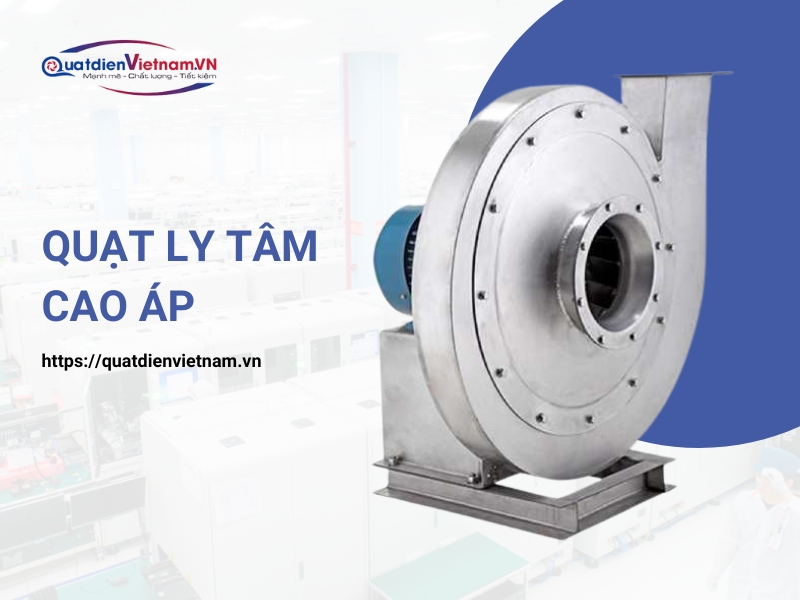

2.2. Quạt Ly Tâm Cao Áp

Quạt ly tâm cao áp là giải pháp lý tưởng cho các ứng dụng đòi hỏi lưu lượng gió mạnh mẽ và khả năng gia tăng áp suất đáng kể. Chúng được sử dụng rộng rãi trong hệ thống thông gió cho các tòa nhà cao tầng, hệ thống tăng áp cầu thang để ngăn chặn khói và đảm bảo an toàn cháy nổ, vận chuyển vật liệu dạng hạt trong các ngành công nghiệp khác nhau.

Nguyên lý hoạt động: Quạt ly tâm cao áp hoạt động theo nguyên lý lực ly tâm, nghĩa là khi cánh quạt quay, nó đẩy không khí ra ngoài theo hướng vuông góc với trục quay, tạo ra áp suất cao hơn ở phía ngoài so với bên trong

Quá trình này bắt đầu khi không khí được hút vào trung tâm qua lỗ hút, sau đó cánh quạt quay với tốc độ cao tạo lực ly tâm đẩy không khí ra ngoài. Dòng khí sau khi rời khỏi cánh quạt đi vào vỏ xoắn ốc, giúp định hướng và làm giảm tốc độ dòng khí đồng thời tăng áp suất tĩnh, cuối cùng không khí có áp suất cao được đẩy ra ngoài qua cửa xả.

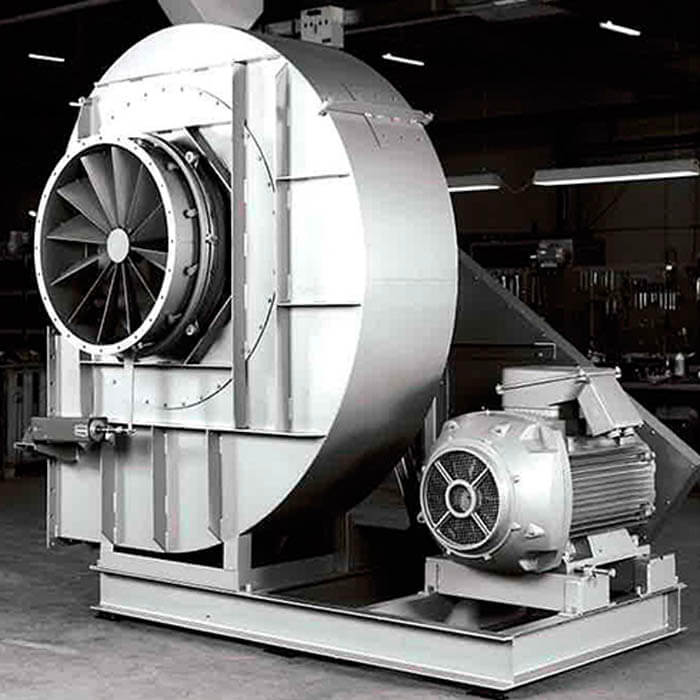

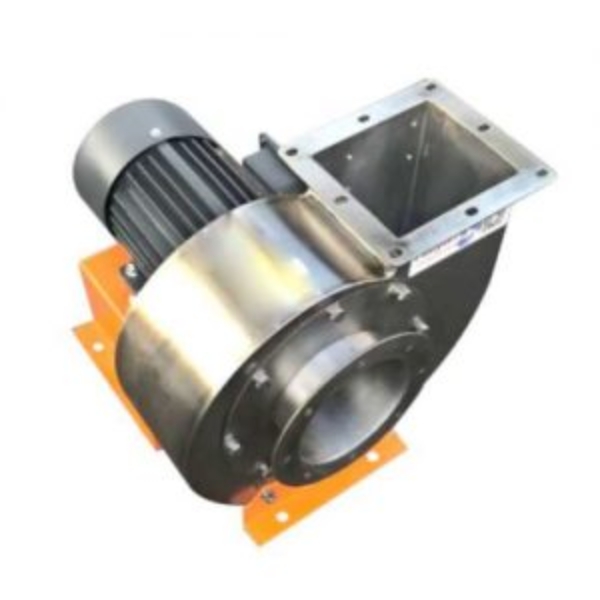

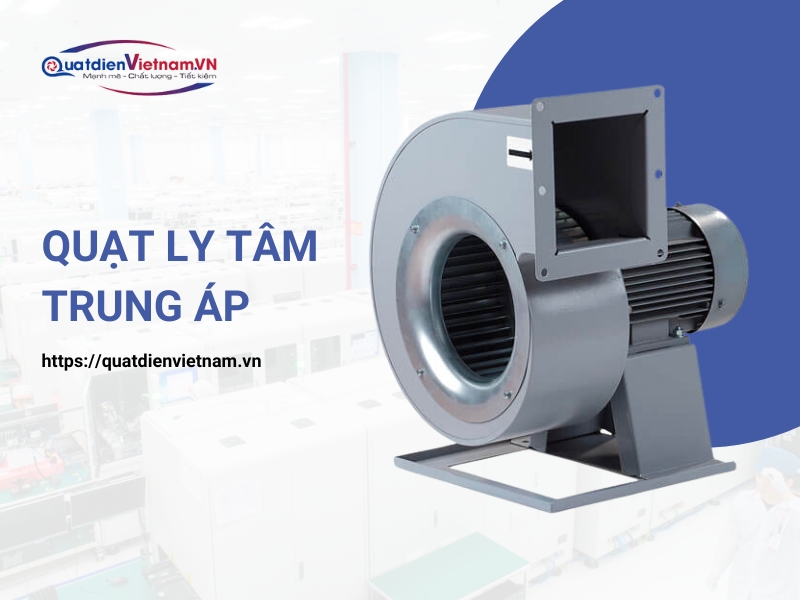

2.3. Quạt Ly Tâm Trung Áp

Quạt ly tâm trung áp là loại quạt được sử dụng rộng rãi nhất hiện nay do có nhiều ưu điểm, bao gồm độ ồn thấp và tốc độ luồng khí cao. Chúng có nhiều kích cỡ và công suất khác nhau trở nên lý tưởng để hút khói, khí nóng và bụi từ các tòa nhà văn phòng, nhà máy, nhà xưởng và nhà máy công nghiệp.

Nguyên lý hoạt động: Quạt ly tâm trung áp hoạt động theo nguyên lý lực ly tâm, nghĩa là khi cánh quạt quay, nó tạo ra một lực đẩy không khí ra ngoài theo hướng vuông góc với trục quay. Nguyên lý này giúp tạo ra áp suất và lưu lượng khí cân bằng, phù hợp cho nhiều ứng dụng công nghiệp.

Khi không khí được hút vào từ tâm quạt nơi áp suất thấp, cánh quạt quay tạo ra lực ly tâm đẩy không khí ra ngoài, tạo ra áp suất cao ở vỏ quạt. Sự chênh lệch áp suất này tạo ra luồng khí liên tục được đẩy ra khỏi quạt và vào hệ thống ống dẫn, với khả năng điều chỉnh áp suất và lưu lượng bằng cách thay đổi tốc độ quay của cánh quạt.

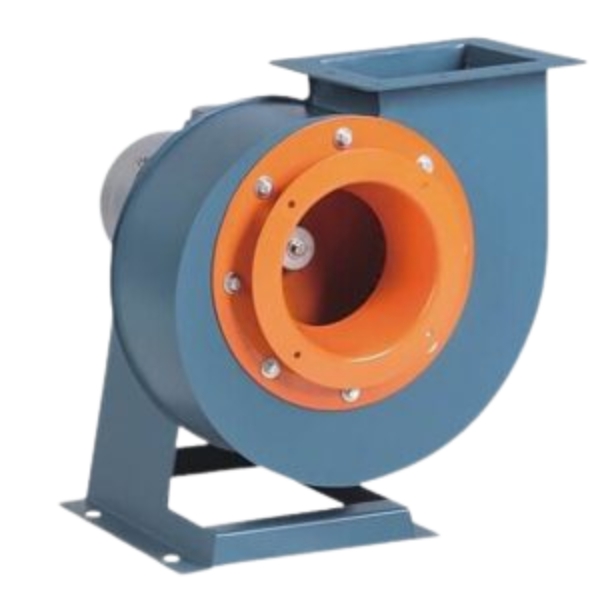

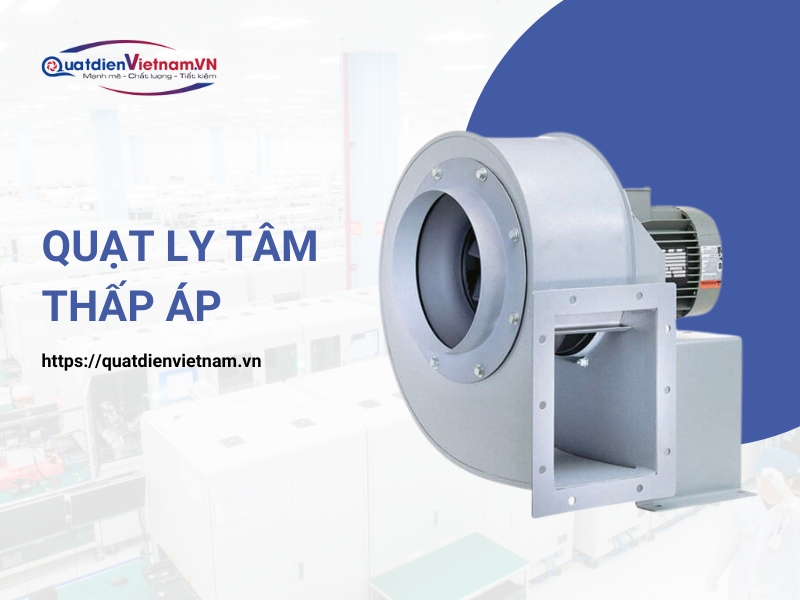

2.4. Quạt Ly Tâm Thấp Áp

Quạt ly tâm thấp áp là dòng quạt được thiết kế chuyên dụng để cung cấp lưu lượng gió lớn với áp suất thấp. Quạt hoạt động với tốc độ vòng quay từ 600 đến 900 vòng/phút, tạo ra luồng gió mạnh mẽ và êm ái, lý tưởng cho các ứng dụng thông gió đa dạng, chuyên dùng cấp khí tươi, hút khí thải trong các tòa nhà khu trung cư, nhà hàng khách sạn, những vị trí tập trung đông người.

Nguyên lý hoạt động: Quạt ly tâm thấp áp hoạt động theo nguyên lý chuyển đổi năng lượng động cơ thành năng lượng áp suất khí. Khi cánh quạt quay, lực ly tâm đẩy không khí từ tâm quạt ra ngoài, tạo ra áp suất thấp tại tâm và áp suất cao hơn tại cửa ra.

Không khí từ bên ngoài nơi có áp suất cao hơn được hút vào tâm quạt để cân bằng áp suất, sau đó cánh quạt quay tạo ra lực ly tâm đẩy không khí ra khỏi quạt theo hướng vuông góc với trục quay. Nguyên lý này giúp quạt chuyển đổi năng lượng động cơ thành năng lượng áp suất khí, vận chuyển không khí với lưu lượng lớn nhưng áp suất thấp, phù hợp cho các ứng dụng thông gió nhẹ nhàng.

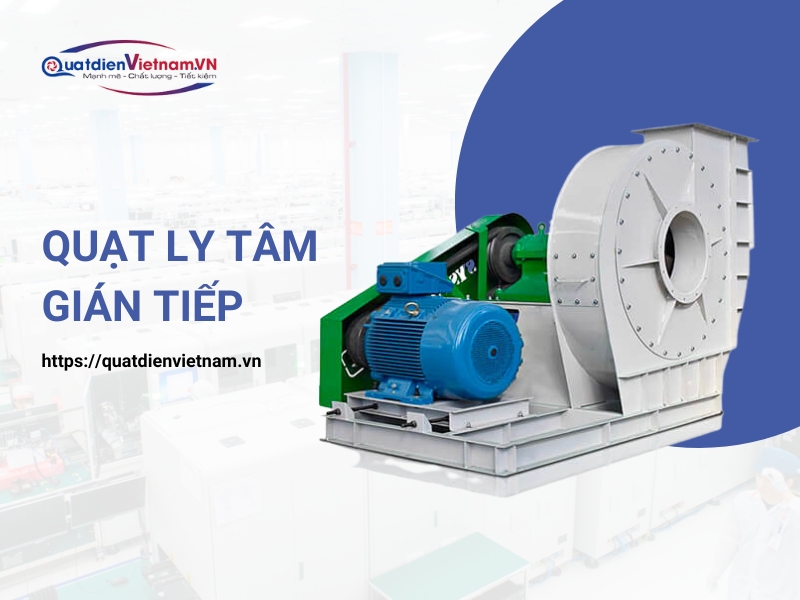

2.5. Quạt Ly Tâm Gián Tiếp

Quạt ly tâm gián tiếp là dòng quạt chuyển động qua gối đỡ và buly, dây đai, với thiết kế motor chuyển động qua dây curoa, giúp quạt ly tâm gián tiếp có thể điều chỉnh tốc độ, hút được các chất ăn mòn như hơi nóng, bụi ăn mòn, các loại hóa chất và nhiều vị trí khác trong công nghiệp và trong các tòa nhà. Quạt ly tâm gián tiếp tạo ra lưu lượng gió mạnh với tốc độ hoạt động cao lên đến 3000v/phút, có thể hút bụi trong môi trường rộng.

Nguyên lý hoạt động: Quạt ly tâm gián tiếp hoạt động theo nguyên lý lực ly tâm, nhưng không trực tiếp kết nối động cơ với cánh quạt. Thay vào đó, động cơ được đặt tách biệt và kết nối với cánh quạt thông qua hệ thống dây curoa, ổ trục và gối đỡ.

Khi động cơ hoạt động, dây curoa truyền chuyển động đến cánh quạt, làm cánh quạt quay và tạo ra lực ly tâm đẩy không khí ra khỏi tâm quạt. Không khí bị đẩy ra sẽ di chuyển theo đường xoắn ốc và được đẩy ra ngoài theo hướng vuông góc với trục quay. Sự chênh lệch áp suất giữa bên trong và bên ngoài quạt tạo ra lực hút, giúp hút không khí vào bên trong và đẩy không khí ra ngoài một cách hiệu quả.

2.6. Quạt Ly Tâm Hút Bụi

Quạt ly tâm hút bụi công nghiệp là dòng quạt được sử dụng chủ yếu trong các nhà máy với lượng bụi phát sinh cao, trong các ngành nghề đặc thù như bụi gỗ, bụi đá, bụi thép, bụi bột, bụi hơi nước, bụi sơn, bụi than, bụi vải. Đặc thù của quạt ly tâm hút bụi là có tốc độ gió cao và áp suất lớn, cánh quạt bản lớn để hút và chống va đập với các dòng bụi có kích thước lớn.

Nguyên lý hoạt động: Quạt ly tâm hút bụi hoạt động theo nguyên lý lực ly tâm, nghĩa là không khí được hút vào tâm quạt, sau đó được đẩy ra ngoài theo hướng thẳng góc với trục quạt nhờ lực ly tâm từ cánh quạt quay.

Quá trình hoạt động diễn ra theo các bước: không khí được hút vào quạt qua lỗ hở ở trung tâm, cánh quạt quay nhanh tạo ra lực ly tâm đẩy không khí ra khỏi trung tâm theo hướng dọc theo các cạnh của cánh quạt. Khi không khí bị đẩy ra ngoài theo hướng vuông góc với trục quạt, tạo ra luồng không khí mạnh mẽ. Lực ly tâm này cũng giúp quạt hút bụi và các hạt tạp chất khác từ không khí, giúp làm sạch không khí và hút bụi hiệu quả.

Quạt ly tâm hút bụi được kết hợp với các hệ thống đường ống gió, giúp hút các loại bụi đang phát sinh và vận chuyển qua hệ thống đường ống để xử lý thông qua hệ thống túi lọc hoặc hệ thống xử lý bụi bằng nước.

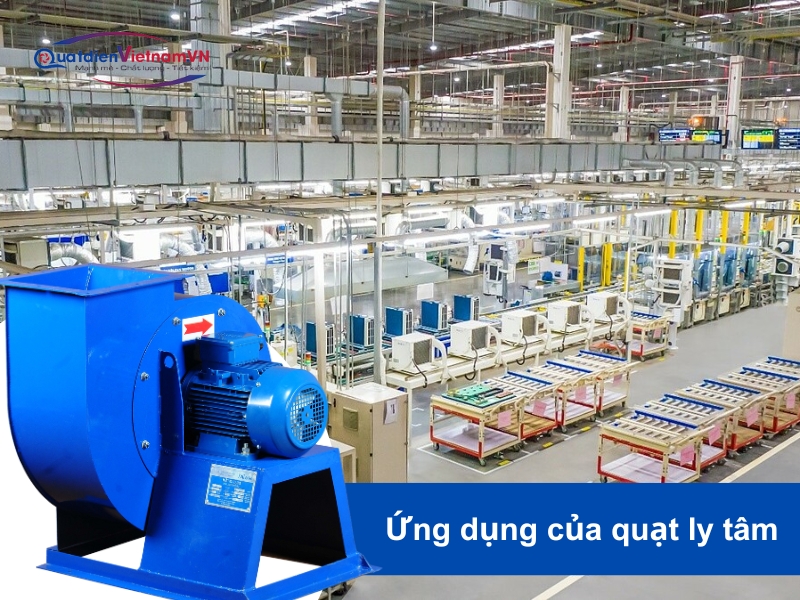

3. Ứng Dụng Của Quạt Ly Tâm Công Nghiệp

Quạt ly tâm công nghiệp được đánh giá cao về tính linh hoạt và mạnh mẽ, khiến chúng trở thành tài sản quý giá trong nhiều ứng dụng. Những máy thổi hiệu suất cao này vượt trội trong việc di chuyển khối lượng không khí lớn một cách hiệu quả, thậm chí chống lại lực cản đáng kể, khiến chúng trở nên lý tưởng cho các môi trường công nghiệp, thương mại và dân cư đòi hỏi khắt khe.

• Thiết kế cánh quạt mạnh mẽ của chúng tạo ra lực ly tâm mạnh giúp thu giữ và loại bỏ các chất gây ô nhiễm trong không khí một cách hiệu quả, đảm bảo môi trường làm việc sạch sẽ và lành mạnh.
• Quạt ly tâm công nghiệp được thiết kế để chịu được nhiệt độ khắc nghiệt, thích hợp sử dụng trong các ngành công nghiệp như sản xuất thép, sản xuất điện và xử lý hóa chất.
• Thông gió trong các không gian hạn chế như tầng hầm, đường hầm và hầm mỏ. Khả năng cưỡng bức lưu thông không khí giúp loại bỏ không khí cũ, khói và nhiệt một cách hiệu quả, đảm bảo môi trường an toàn và thoải mái cho người lao động.
• Khả năng cung cấp tốc độ luồng không khí cao với mức tiêu thụ điện năng tối thiểu khiến chúng trở thành lựa chọn tiết kiệm chi phí để làm mát các không gian rộng lớn như nhà kho, nhà máy và tòa nhà thương mại.

4. Báo giá quạt hút ly tâm theo động cơ

Quạt ly tâm công nghiệp cung cấp nhiều mức giá phù hợp với nhiều ngân sách khác nhau. Chi phí chủ yếu bị ảnh hưởng bởi kích thước quạt, thông số hiệu suất, và loại động cơ. Với sự phát triển mạnh mẽ của ngành công nghiệp hiện đại, nhu cầu về hệ thống thông gió và giải pháp hút bụi hiệu quả ngày càng gia tăng.

Các tùy chọn động cơ phổ biến bao gồm:

• Động cơ Toàn Phát: Những động cơ này được biết đến với giá cả phải chăng và độ tin cậy, với mức giá từ 2,430,000 VNĐ đến 129,000,000 VNĐ
• Động cơ INOX304: Những động cơ này có khả năng chống ăn mòn và độ bền vượt trội, với mức giá từ 7,780,000 VNĐ đến 370,000,000 VNĐ

Bảng Báo Giá Chi Tiết Theo Loại Quạt

Quạt Điện Việt Nam xin trân trọng giới thiệu bảng giá quạt hút ly tâm công nghiệp mới nhất, bao gồm 4 dòng sản phẩm chính với các thông số kỹ thuật chi tiết và mức giá cạnh tranh. Mỗi dòng sản phẩm được thiết kế để đáp ứng nhu cầu cụ thể của từng lĩnh vực ứng dụng.

Quạt Ly Tâm Siêu Cao Áp

Giá dao động từ 3.150.000 VNĐ đến 129.000.000 VNĐ cho dòng sử dụng động cơ Toàn Phát, từ 7.780.000 VNĐ đến 370.000.000 VNĐ cho dòng sử dụng động cơ INOX304

Model	Công Suất	Điện Áp	Động Cơ Toàn Phát	INOX304 MOTOR
HDPCA1HP	750W	220/380V	3.150.000đ	7.780.000đ
HDPCA2HP	1500W	220/380V	3.860.000đ	9.400.000đ
HDPCA3HP	2200W	220/380V	5.060.000đ	12.500.000đ
HDPCA7.5HP	5500W	380/50Hz	10.225.000đ	23.290.000đ
HDPCA10HP	7500W	380/50Hz	11.900.000đ	29.000.000đ
HDPCA15HP	11000W	380/50Hz	17.300.000đ	40.300.000đ
HDPCA30HP	22000W	380/50Hz	28.400.000đ	74.000.000đ

Quạt Ly Tâm Cao Áp

Giá dao động từ 2.430.000 VNĐ đến 22.900.000 VNĐ cho dòng sử dụng động cơ Toàn Phát, từ 5.800.000 VNĐ đến 65.000.000 VNĐ cho dòng sử dụng động cơ INOX304

Model	Công Suất	Điện Áp	Động Cơ Toàn Phát	INOX304 MOTOR
LTCA 1HP	750W	220/380V	3.100.000đ	7.600.000đ
LTCA 2HP	1500W	220/380V	3.700.000đ	9.100.000đ
LTCA 3HP	2200W	380/50Hz	5.000.000đ	12.200.000đ
LTCA 7.5HP	5500W	380/50Hz	9.300.000đ	24.000.000đ
LTCA 10HP	7500W	380/50Hz	11.800.000đ	30.900.000đ
LTCA 15HP	11000W	380/50Hz	17.700.000đ	45.000.000đ

Quạt Ly Tâm Trung Áp

Giá dao động từ 2.600.000 VNĐ đến 63.000.000 VNĐ cho dòng sử dụng động cơ Toàn Phát, từ 6.000.000 VNĐ đến 154.000.000 VNĐ cho dòng sử dụng động cơ INOX304.

Model	Công Suất	Điện Áp	Động Cơ Toàn Phát	INOX304 MOTOR
LTTA1/2HP	370W	220/380V	2.600.000đ	6.000.000đ
LTTA1HP	750W	220/380V	3.200.000đ	7.800.000đ
LTTA2HP	1500W	220/380V	4.125.000đ	9.700.000đ
LTTA3HP	2200W	380/50Hz	5.600.000đ	12.700.000đ
LTTA5.5HP	4000W	380/50Hz	7.500.000đ	16.000.000đ
LTTA7.5HP	5500W	380/50Hz	10.500.000đ	24.000.000đ
LTTA10HP	7500W	380/50Hz	13.500.000đ	30.500.000đ
LTTA15HP	11000W	380/50Hz	18.560.000đ	44.000.000đ
LTTA20HP	15000W	380/50Hz	24.000.000đ	57.000.000đ
LTTA25HP	18500W	380/50Hz	30.000.000đ	74.800.000đ
LTTA30HP	22000W	380/50Hz	36.000.000đ	91.700.000đ
LTTA40HP	30000W	380/50Hz	60.000.000đ	114.000.000đ
LTTA50HP	37000W	380/50Hz	63.000.000đ	154.000.000đ

Quạt Ly Tâm Thấp Áp

Giá dao động từ 3.900.000 VNĐ đến 42.500.000 VNĐ cho dòng sử dụng động cơ Toàn Phát, từ 8.300.000 VNĐ đến 103.000.000 VNĐ cho dòng sử dụng động cơ INOX304.

Model	Công Suất	Điện Áp	Động Cơ Toàn Phát	INOX304 MOTOR
LTT1/2	370W	220/380V	3.900.000đ	8.300.000đ
LTT1HP	750W	220/380V	4.270.000đ	10.250.000đ
LTT2HP	1500W	220/380V	5.800.000đ	13.800.000đ
LTT3HP	2200W	380V	7.300.000đ	17.800.000đ
LTT5.5HP	4000W	380V	11.380.000đ	28.000.000đ
LTT7.5HP	5500W	380/660V	13.560.000đ	33.300.000đ
LTT10HP	7500W	380/660V	17.900.000đ	46.000.000đ
LTT15HP	11000W	380/660V	24.000.000đ	57.000.000đ
LTT20HP	15000W	380/660V	32.000.000đ	78.000.000đ
LTT25HP	18500W	380/660V	37.000.000đ	92.000.000đ
LTT30HP	22000W	380/660V	42.500.000đ	103.000.000đ

Lưu ý: Các mức giá trên chỉ mang tính chất tham khảo và có thể thay đổi theo thời gian. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác và cập nhật nhất.

5. Lưu Ý Khi Mua Quạt Ly Tâm

Để chọn quạt và mua quạt, quý khách cần lưu ý và tham khảo một số công ty có thương hiệu để đảm bảo chất lượng sản phẩm. Nên tránh mua quạt ly tâm tại các cửa hàng điện máy nhỏ lẻ hoặc tìm kiếm quạt ly tâm với giá rẻ hơn bình thường.

Việc mua đúng chủng loại, kích thước, công suất và đáp ứng yêu cầu đặc thù của công việc sẽ giúp quý khách tiết kiệm chi phí, tối ưu hiệu quả công việc và nâng cao năng suất lao động.

Vì vậy, quý khách có thể liên hệ với Quạt Điện Việt Nam để được tư vấn, hỗ trợ kỹ thuật và chọn đúng loại quạt theo yêu cầu.

6. Các thông số kỹ thuật quan trọng

Khi lựa chọn quạt ly tâm công nghiệp, hãy xem xét các thông số kỹ thuật quan trọng như:

• Công suất luồng không khí: Lượng không khí mà quạt có thể di chuyển trong một thời gian nhất định, được đo bằng feet khối mỗi phút (CFM)
• Áp suất tĩnh: Áp suất mà quạt có thể tạo ra để vượt qua sức cản của hệ thống, được đo bằng inch nước (tính bằng H2O)
• Tốc độ quạt: Tốc độ quay của cánh quạt, được đo bằng số vòng/phút (RPM)
• Công suất động cơ: Công suất cần thiết để quạt vận hành, tính bằng mã lực (HP)
• Vật liệu xây dựng: Vật liệu sử dụng làm vỏ quạt, cánh quạt, và động cơ, đảm bảo khả năng tương thích với môi trường ứng dụng

Xem thêm thêm thông tin:

• Cách Tính Hiệu Suất Quạt Hút Ly Tâm

7. Quạt Điện Việt Nam nhà cung cấp Quạt Ly Tâm

Quạt ly tâm công nghiệp của Quạt Điện Việt Nam được ứng dụng rộng rãi trong hệ thống thông gió, hệ thống hút bụi, hệ thống sấy, hệ thống cấp gió nóng, hệ thống cấp gió lạnh của các ngành công nghiệp khác nhau.

Quạt ly tâm công nghiệp của Quạt Điện Việt Nam mang lại nhiều lợi ích cho khách hàng:

• Nâng cao hiệu quả hoạt động: Lưu lượng gió lớn, áp suất cao, giúp tăng cường lưu thông khí trong hệ thống
• Tiết kiệm chi phí vận hành: Hiệu suất cao, tiết kiệm điện năng, giúp giảm chi phí vận hành
• Bảo vệ môi trường: Giảm thiểu tiếng ồn và rung, góp phần bảo vệ môi trường

Quạt ly tâm công nghiệp của Quạt Điện Việt Nam được đánh giá cao bởi khách hàng về chất lượng, hiệu quả và giá cả hợp lý. Hãy liên hệ với chúng tôi để được tư vấn và báo giá chi tiết
