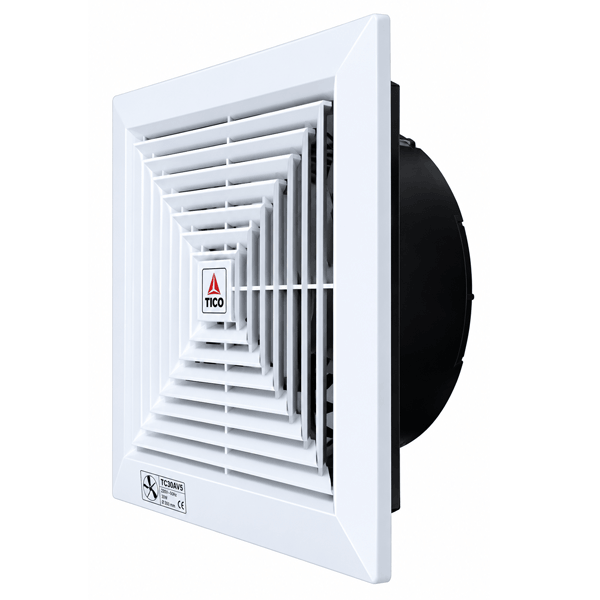

Quạt hút âm trần – hút thẳng TICO TC-30AV5
Quạt hút âm trần hút thẳng TICO TC-30AV5 là dòng quạt thông gió âm trần công suất lớn, được thiết kế chuyên dụng cho những không gian cần khả năng hút khí mạnh nhưng không muốn sử dụng hệ thống quạt công nghiệp cồng kềnh. Với lưu lượng gió lên đến 1.440 m³/h, công suất 44W và thiết kế hút thẳng trực tiếp lên phía trên trần, sản phẩm phù hợp với phòng họp, văn phòng, phòng khách lớn, hội trường, nhà hàng, khu vực sinh hoạt chung và nhiều không gian dân dụng có diện tích rộng.
Khác với các mẫu quạt hút âm trần nối ống, TICO TC-30AV5 không sử dụng đường ống dẫn khí phía sau. Luồng không khí được hút trực tiếp từ không gian bên dưới lên phía trên trần, nhờ đó cấu tạo đơn giản, hạn chế tổn thất do đường ống và thuận tiện khi công trình đã có sẵn khoảng thoát khí phía trên trần.

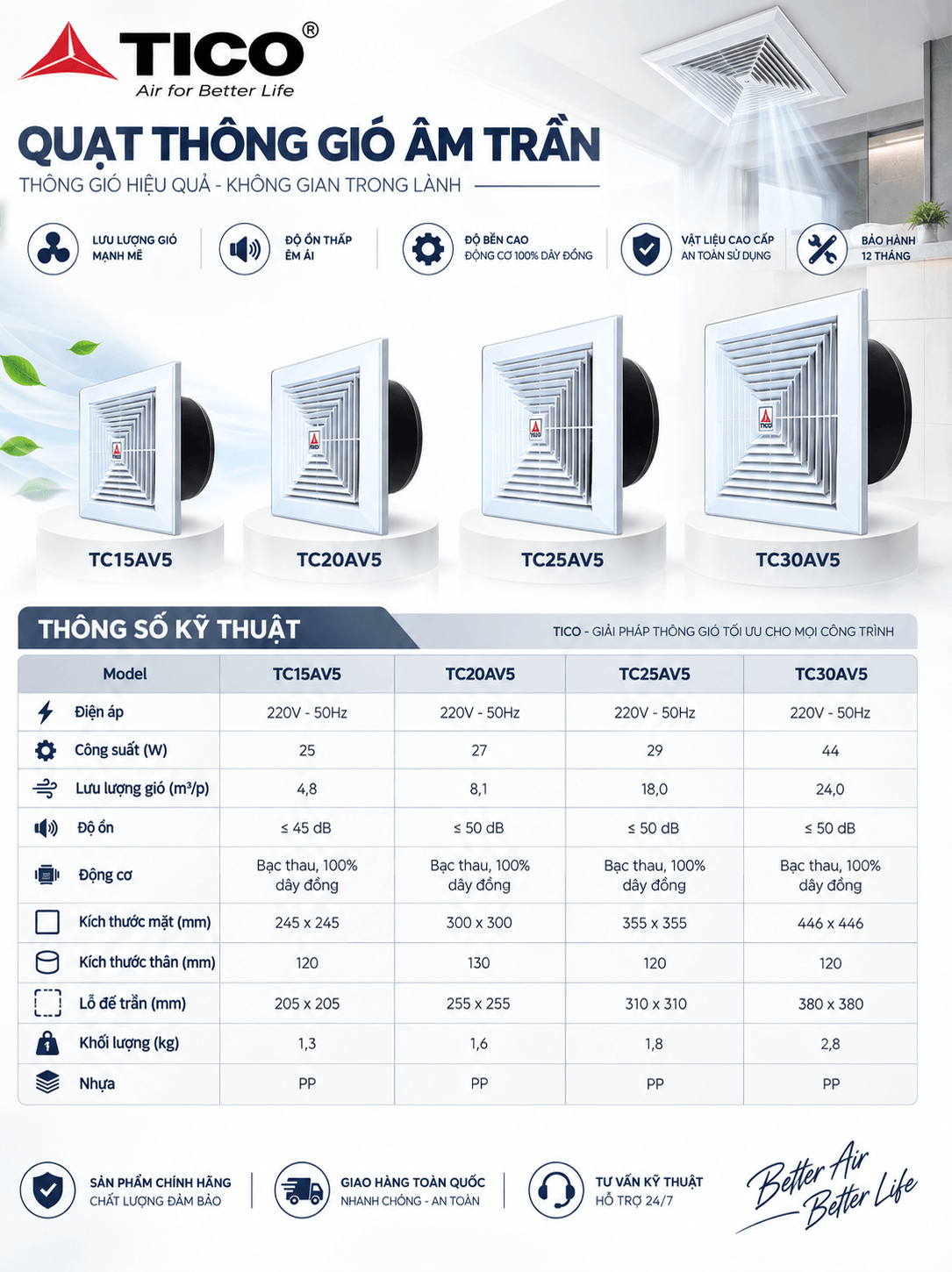

Thông số kỹ thuật quạt TICO TC-30AV5
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | TICO |
| Model | TC-30AV5 |
| Loại quạt | Quạt hút âm trần hút thẳng |
| Kiểu hút | Hút 1 chiều từ trong ra ngoài |
| Điện áp | 220V – 50Hz |
| Công suất | 44W |
| Lưu lượng gió | 24 m³/phút |
| Lưu lượng quy đổi | 1.440 m³/h |
| Sải cánh | 300mm |
| Độ ồn | ≤50 dB |
| Động cơ | Bạc đạn, 100% dây đồng |
| Kích thước mặt | 446 × 446mm |
| Kích thước thân | Khoảng 120mm |
| Kích thước lỗ trần | 380 × 380mm |
| Trọng lượng | Khoảng 2,8kg |
| Chất liệu | Nhựa PP |
| Đường ống dẫn | Không sử dụng ống nối |
| Xuất xứ | Việt Nam |
| Bảo hành | 12 tháng |

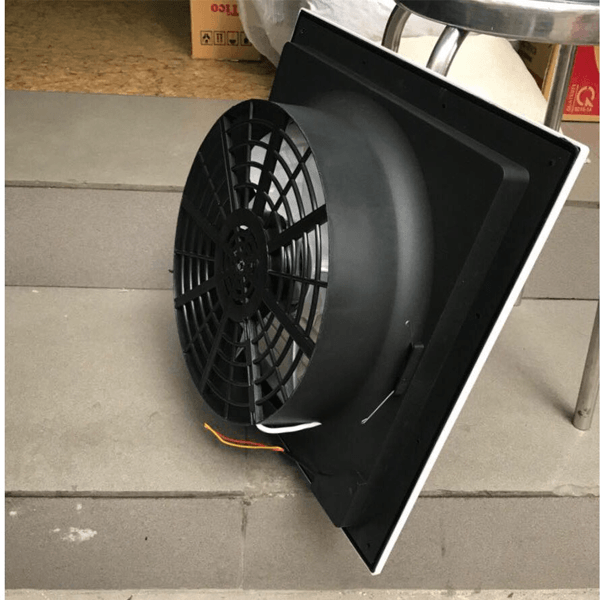

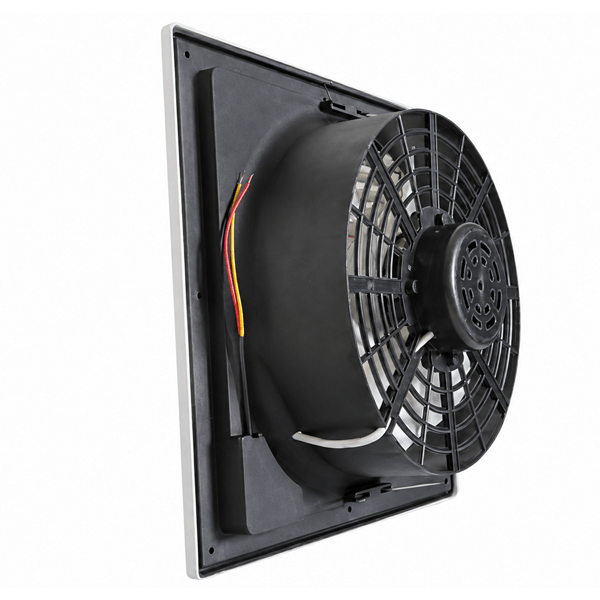

Thiết kế hút thẳng đặc trưng của TICO TC-30AV5
Điểm khác biệt lớn nhất của quạt hút âm trần TICO TC-30AV5 nằm ở phương thức hút thẳng. Thay vì sử dụng một cửa kết nối với ống gió như các model TC-30AV4, TC-30AV5 được thiết kế để hút không khí trực tiếp từ phòng lên khoảng không phía trên trần.
Cấu tạo này giúp quạt phù hợp với những công trình có trần giả hoặc trần có sẵn khoảng không để không khí thoát ra ngoài. Khi hoạt động, quạt tạo luồng hút theo phương thẳng đứng, đưa không khí từ phía dưới lên phía trên.
Đây cũng là lý do TICO TC-30AV5 có thể được sử dụng trong những vị trí mà việc lắp đặt đường ống dẫn gió không thuận tiện.
Lưu lượng gió 1.440 m³/h
Với lưu lượng 24 m³/phút, tương đương khoảng 1.440 m³/h, TC-30AV5 thuộc nhóm quạt hút âm trần có lưu lượng lớn trong dòng sản phẩm TICO.
Mức lưu lượng này giúp quạt có khả năng xử lý lượng không khí đáng kể trong những căn phòng có thể tích lớn hơn so với các mẫu quạt âm trần dân dụng nhỏ.
Quạt đặc biệt phù hợp với những không gian cần hút nhanh không khí nóng, mùi, hơi ẩm hoặc không khí tù đọng. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc vào thể tích phòng, vị trí lắp quạt và khả năng thoát khí của khoảng không phía trên trần.

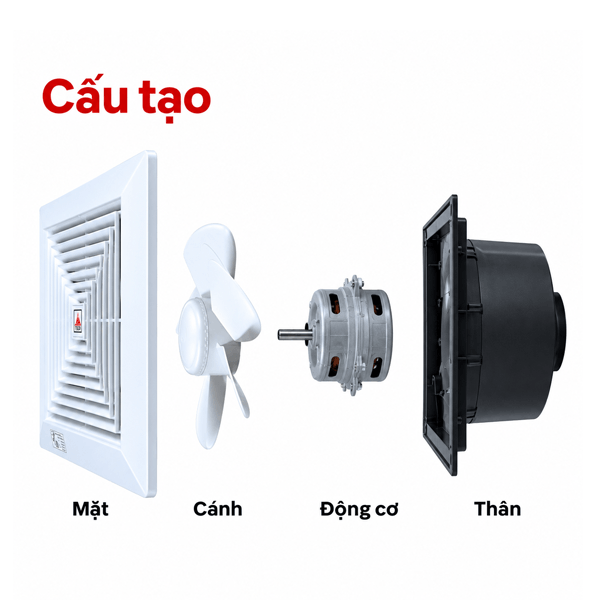

Động cơ 44W, bạc đạn và dây đồng
TICO TC-30AV5 sử dụng động cơ công suất 44W, kết hợp bạc đạn và dây đồng, giúp quạt đáp ứng yêu cầu vận hành với lưu lượng lớn.
Việc sử dụng bạc đạn giúp quá trình quay của động cơ ổn định, đồng thời phù hợp với nhu cầu sử dụng quạt trong thời gian dài.
Công suất 44W cũng cho thấy TC-30AV5 tập trung vào khả năng tạo lưu lượng gió lớn nhưng vẫn giữ mức tiêu thụ điện tương đối thấp so với nhiều thiết bị thông gió công suất cao khác.
Độ ồn khoảng ≤50 dB
Mặc dù có lưu lượng gió lên tới 1.440 m³/h, TC-30AV5 được công bố với mức độ ồn khoảng ≤50 dB.
Đây là một yếu tố đáng quan tâm khi sử dụng quạt trong văn phòng, phòng họp hoặc các khu vực sinh hoạt chung, nơi tiếng ồn của thiết bị có thể ảnh hưởng đến người sử dụng.
Tuy nhiên, độ ồn thực tế còn phụ thuộc vào vị trí lắp đặt, kết cấu trần, độ rung của khung lắp và điều kiện vận hành của từng công trình.

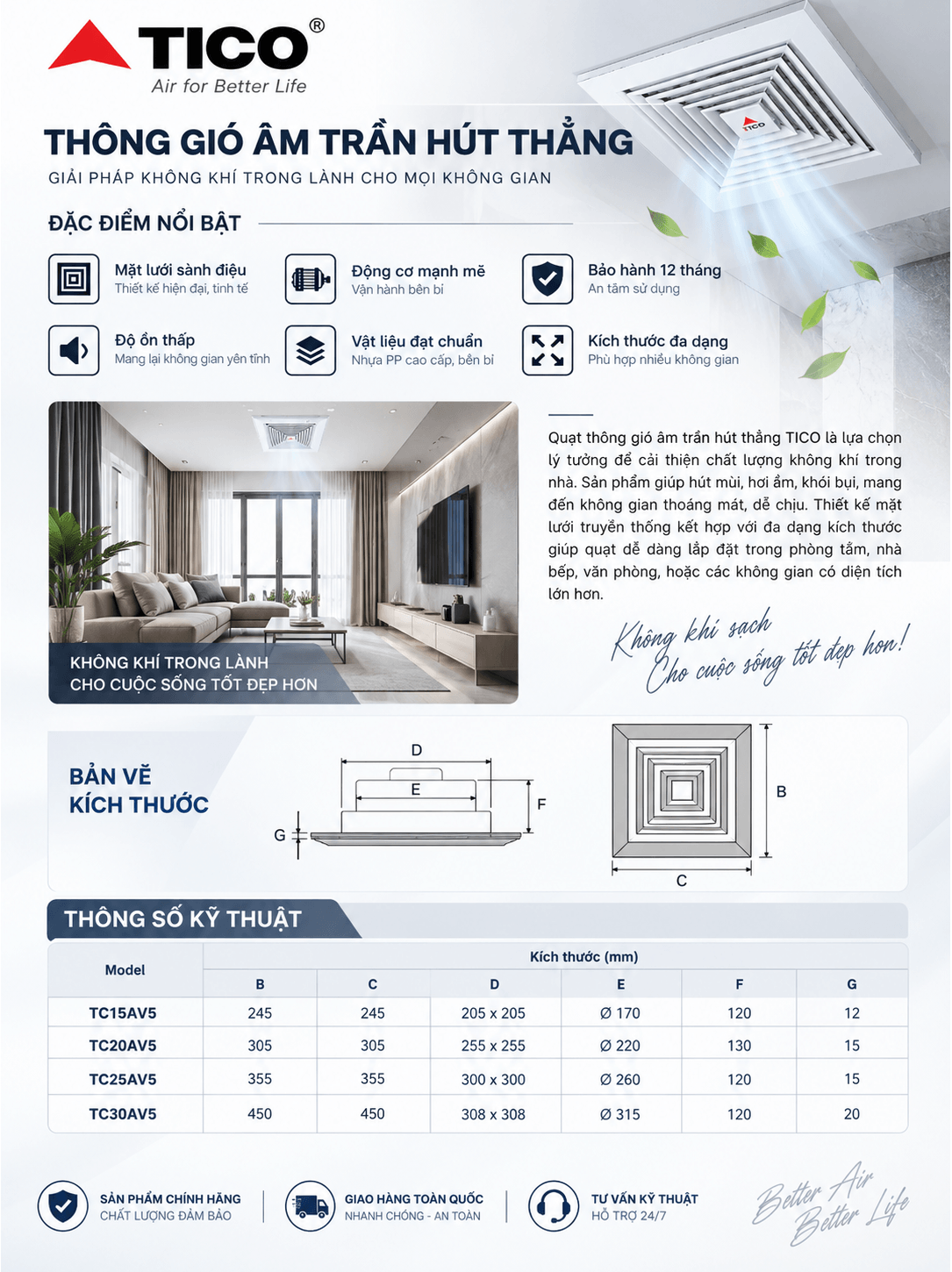

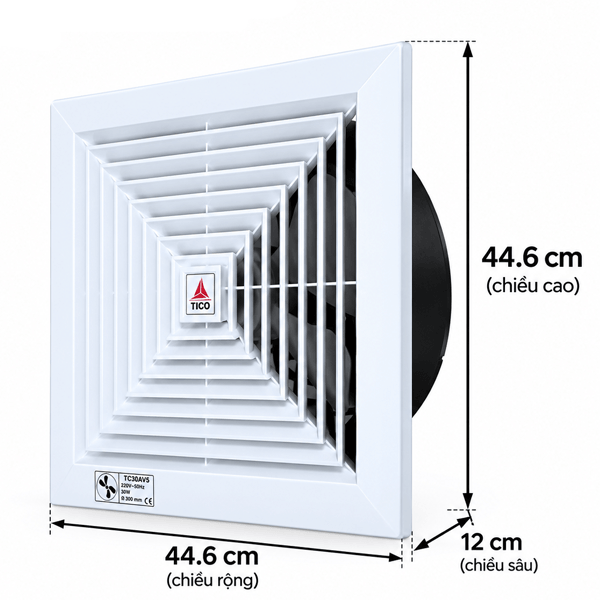

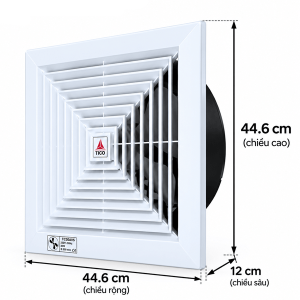

Kích thước lớn, phù hợp không gian rộng
So với những dòng quạt hút âm trần nhỏ như TC-14AV5 hoặc TC-15AV5, TC-30AV5 có kích thước lớn hơn đáng kể. Kích thước mặt khoảng 446 × 446mm, trong khi lỗ trần khoảng 380 × 380mm.
Kích thước này giúp quạt tạo được cửa hút lớn, phù hợp với yêu cầu lưu lượng 24 m³/phút.
Do đó, trước khi lắp đặt cần kiểm tra chính xác kích thước ô chờ trên trần, khoảng không phía trên và khả năng chịu lực của vị trí lắp.
Quạt TICO TC-30AV5 hoạt động như thế nào?
Nguyên lý hoạt động của TC-30AV5 tương đối đơn giản.
Khi cấp nguồn 220V, động cơ quay kéo cánh quạt tạo ra luồng hút. Không khí trong phòng được hút qua mặt quạt, sau đó được đẩy thẳng lên phía trên trần.
Khác với quạt hút nối ống, TC-30AV5 không đưa không khí qua một tuyến ống dài. Vì vậy, công trình cần có khoảng không phía trên trần và đường thoát khí phù hợp để lượng không khí được hút lên có thể tiếp tục thoát ra ngoài.
Đây là yếu tố rất quan trọng. Nếu phía trên trần hoàn toàn kín, việc chỉ lắp quạt hút thẳng sẽ không mang lại hiệu quả thông gió như mong muốn.
Ứng dụng của quạt hút âm trần TICO TC-30AV5
Văn phòng
Đối với văn phòng có diện tích lớn, lượng người sử dụng thường xuyên có thể khiến không khí trong phòng trở nên bí. TC-30AV5 có thể được bố trí để hỗ trợ đưa không khí tù đọng lên phía trên trần.
Phòng họp
Phòng họp thường tập trung nhiều người trong một khoảng thời gian nhất định. Việc bổ sung quạt hút âm trần giúp tăng khả năng trao đổi không khí, đặc biệt khi hệ thống thông gió tự nhiên hạn chế.
Hội trường
Với lưu lượng 1.440 m³/h, TC-30AV5 có thể được sử dụng làm một phần của giải pháp thông gió cho hội trường hoặc khu vực tập trung đông người.
Phòng khách lớn
Những phòng khách có diện tích rộng, ít cửa sổ hoặc khả năng thông gió tự nhiên kém có thể sử dụng quạt hút âm trần để hỗ trợ luân chuyển không khí.
Nhà hàng
TC-30AV5 có thể hỗ trợ hút không khí nóng và mùi tại các khu vực phù hợp trong nhà hàng. Tuy nhiên, đối với khu vực bếp công nghiệp phát sinh nhiều dầu mỡ và khói, cần sử dụng hệ thống hút mùi chuyên dụng thay vì chỉ dùng quạt thông gió dân dụng.
Khu vực sinh hoạt chung
Quạt cũng có thể được sử dụng tại hành lang, phòng sinh hoạt chung hoặc các khu vực rộng cần tăng khả năng lưu thông không khí.
Ưu điểm nổi bật của quạt TICO TC-30AV5
Lưu lượng gió lớn
Lưu lượng 1.440 m³/h là ưu điểm nổi bật nhất của TC-30AV5. Quạt có khả năng xử lý lượng không khí lớn hơn nhiều mẫu quạt hút âm trần kích thước nhỏ.
Không cần đường ống nối
Thiết kế hút thẳng giúp loại bỏ nhu cầu sử dụng ống dẫn phía sau quạt. Điều này giúp việc thi công đơn giản hơn trong những công trình có sẵn khoảng thoát khí phía trên trần.
Có thể sử dụng cho nhiều loại trần
TC-30AV5 có thể bố trí cho nhiều kiểu trần khác nhau nếu đảm bảo đúng kích thước ô chờ và có không gian thoát khí phù hợp.
Động cơ dây đồng
Động cơ sử dụng 100% dây đồng kết hợp bạc đạn, giúp quạt hoạt động ổn định và phù hợp với nhu cầu sử dụng lâu dài.
Kích thước mặt lớn
Mặt quạt gần 450mm giúp tạo diện tích hút lớn, phù hợp với lưu lượng gió cao của sản phẩm.
TICO TC-30AV5 phù hợp với diện tích bao nhiêu?
Không nên chỉ dựa vào diện tích phòng để quyết định số lượng quạt. Cần xem xét thêm chiều cao trần, số người sử dụng, lượng nhiệt và mùi phát sinh cũng như yêu cầu số lần trao đổi không khí.
Theo thông tin kỹ thuật của TICO, TC-30AV5 được định hướng cho những không gian rộng; một số tài liệu bán hàng đề xuất sản phẩm cho phòng khoảng 30–40 m², trong khi các nguồn khác khuyến nghị khoảng 20 m² trở lên tùy điều kiện sử dụng. Vì vậy khi thiết kế hệ thống thông gió thực tế nên tính theo thể tích phòng và yêu cầu trao đổi khí thay vì áp dụng một con số diện tích cố định.
Ví dụ, một phòng 40 m² nhưng trần cao 4m sẽ có thể tích không khí lớn hơn đáng kể so với phòng 40 m² có chiều cao 2,7m. Khi đó nhu cầu thông gió cũng khác nhau.
Hướng dẫn lắp đặt quạt hút âm trần TC-30AV5
Trước khi lắp đặt cần xác định chính xác vị trí đặt quạt và kiểm tra kích thước ô chờ. Theo thông số catalogue, lỗ trần của TC-30AV5 khoảng 380 × 380mm.
Sau khi xác định vị trí, tiến hành cố định quạt chắc chắn vào khung hoặc kết cấu trần. Quạt cần được đặt cân bằng để hạn chế rung trong quá trình hoạt động.
Đặc biệt, phía trên quạt phải có khoảng không đủ để luồng khí được thoát đi. Không nên lắp quạt hút thẳng trong một khoang trần kín hoàn toàn.
Nguồn điện cần được đấu nối đúng kỹ thuật và có thiết bị bảo vệ phù hợp. Việc đấu điện nên được thực hiện bởi người có chuyên môn.
Những điều cần lưu ý khi sử dụng TC-30AV5
Thứ nhất, TC-30AV5 là quạt hút thẳng và không phải quạt hút nối ống. Không nên tự ý thiết kế thêm đường ống nhỏ phía sau quạt nếu không có phương án kỹ thuật phù hợp.
Thứ hai, cần bảo đảm phía trên trần có đường thoát khí. Đây là điều kiện quan trọng để quạt phát huy đúng khả năng hút.
Thứ ba, phải kiểm tra kích thước lỗ trần trước khi đặt mua hoặc thi công.
Thứ tư, không nên sử dụng TC-30AV5 thay thế hoàn toàn hệ thống hút khói chuyên dụng trong bếp công nghiệp.
Vệ sinh và bảo dưỡng quạt
Sau một thời gian hoạt động, bụi có thể tích tụ trên mặt lưới và cánh quạt. Vì vậy cần kiểm tra và vệ sinh định kỳ để duy trì hiệu suất.
Trước khi vệ sinh phải ngắt nguồn điện. Có thể dùng khăn mềm, chổi nhỏ hoặc dụng cụ vệ sinh phù hợp để loại bỏ bụi.
Không phun nước trực tiếp vào động cơ. Đồng thời cần kiểm tra tình trạng rung, tiếng động bất thường và khả năng quay của quạt trong quá trình bảo dưỡng.
Nếu phát hiện quạt rung mạnh hoặc phát ra tiếng động bất thường, nên dừng sử dụng để kiểm tra nguyên nhân thay vì tiếp tục vận hành.
So sánh TC-30AV5 và TC-30AV4
Hai model có cùng nhóm kích thước và lưu lượng lớn nhưng cách sử dụng khác nhau.
TC-30AV5 là dòng hút thẳng, không sử dụng ống nối phía sau. Quạt hút trực tiếp không khí từ phòng lên phía trên trần.
Trong khi đó, TC-30AV4 là dòng hút ngang có sử dụng ống dẫn, phù hợp khi cần đưa không khí đến một vị trí thoát khí cụ thể.
Vì vậy, nếu công trình có khoảng không phía trên trần và có thể để khí thoát tự do, TC-30AV5 là phương án đơn giản. Nếu cần dẫn khí đến một vị trí cụ thể, nên cân nhắc model hút nối ống.
Có nên chọn quạt hút âm trần TICO TC-30AV5?
Nếu công trình cần một mẫu quạt hút âm trần lưu lượng lớn, không muốn sử dụng đường ống phía sau và có sẵn khoảng không để thoát khí phía trên trần, TICO TC-30AV5 là lựa chọn phù hợp.
Sản phẩm có lưu lượng 1.440 m³/h, mặt quạt gần 450mm và thiết kế hút thẳng, đáp ứng tốt nhu cầu thông gió cho các không gian rộng hơn so với các mẫu quạt âm trần dân dụng thông thường.
Điểm quan trọng nhất khi lựa chọn TC-30AV5 là phải kiểm tra thể tích phòng, kích thước ô trần và khả năng thoát khí phía trên trần trước khi quyết định số lượng quạt.
Câu hỏi thường gặp về TICO TC-30AV5
Quạt TICO TC-30AV5 có dùng ống dẫn không?
Không. TC-30AV5 là dòng quạt hút thẳng, được thiết kế để hút trực tiếp không khí lên phía trên trần.
Lưu lượng quạt TC-30AV5 bao nhiêu?
Lưu lượng danh định là 24 m³/phút, tương đương khoảng 1.440 m³/h.
Công suất quạt TC-30AV5 bao nhiêu?
Quạt có công suất 44W, sử dụng nguồn điện 220V – 50Hz.
Kích thước mặt quạt TC-30AV5 bao nhiêu?
Catalogue TICO 2025 ghi kích thước mặt khoảng 446 × 446mm.
Lỗ trần của quạt TC-30AV5 bao nhiêu?
Kích thước lỗ trần khoảng 380 × 380mm.
Quạt TC-30AV5 có lắp được trần bê tông không?
Thiết kế hút thẳng không sử dụng ống giúp TC-30AV5 có thể sử dụng trong nhiều kiểu kết cấu trần, nhưng việc thi công trên trần bê tông cần kiểm tra vị trí và phương án cố định thực tế trước khi lắp.
Quạt TC-30AV5 phù hợp phòng bao nhiêu m²?
Quạt phù hợp với các không gian tương đối rộng. Tuy nhiên, không nên chọn quạt chỉ dựa trên diện tích; cần tính cả chiều cao phòng và yêu cầu trao đổi không khí.
Kết luận
Quạt hút âm trần – hút thẳng TICO TC-30AV5 là dòng quạt thông gió âm trần công suất 44W, lưu lượng lên tới 1.440 m³/h, được thiết kế cho những không gian cần khả năng hút khí mạnh mà không muốn sử dụng hệ thống ống dẫn phía sau.
Thiết kế hút thẳng, mặt quạt lớn, động cơ bạc đạn sử dụng dây đồng và khả năng hoạt động với độ ồn công bố ≤50 dB giúp TC-30AV5 phù hợp với nhiều công trình như văn phòng, phòng họp, hội trường, phòng khách rộng, nhà hàng và các khu vực sinh hoạt chung.
Nếu công trình có khoảng không phía trên trần đủ rộng và có đường thoát khí phù hợp, quạt hút âm trần TICO TC-30AV5 là giải pháp thông gió đơn giản, lưu lượng lớn và dễ triển khai.
