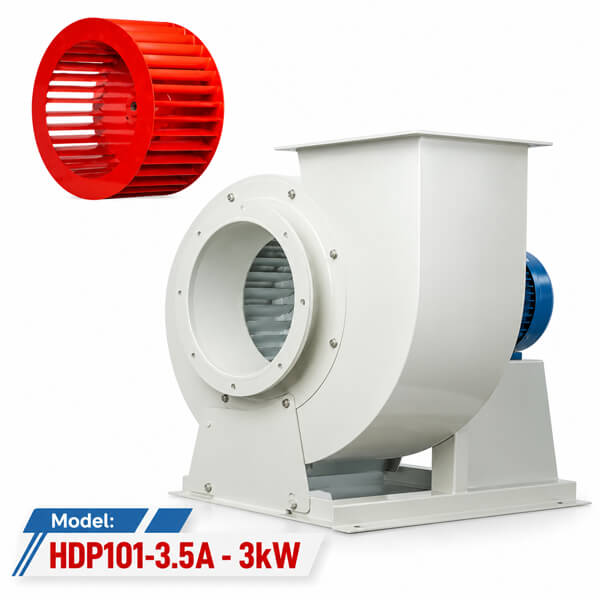

Tổng quan về quạt hút khói ly tâm Fanpro HDP101-3.5A
Trong các hệ thống thông gió công nghiệp, lựa chọn quạt phù hợp cần dựa trên lưu lượng gió, áp suất và điều kiện vận hành của toàn bộ hệ thống. Với những công trình sử dụng đường ống để thu gom và vận chuyển không khí, quạt ly tâm là dòng thiết bị được cân nhắc nhờ khả năng tạo áp và kết nối với hệ thống dẫn khí.
Quạt hút khói ly tâm Fanpro HDP101-3.5A công suất 3kW có lưu lượng gió từ 4.200 đến 7.500 m³/h, áp suất trong khoảng 1.078–784 Pa theo thông số bạn cung cấp. Model này phù hợp để xem xét trong các phương án hút khí và thông gió công nghiệp khi đặc tính vận hành đáp ứng yêu cầu thực tế của công trình.
Điểm quan trọng khi lựa chọn quạt không chỉ nằm ở công suất động cơ. Chiều dài đường ống, số lượng co cút, tiết diện ống, cửa hút và phụ kiện đều ảnh hưởng đến trở lực của hệ thống. Vì vậy, cần đối chiếu thông số quạt với yêu cầu thiết kế trước khi quyết định lắp đặt.
Thông số kỹ thuật quạt hút khói ly tâm Fanpro HDP101-3.5A
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fanpro |
| Model | HDP101-3.5A |
| Công suất động cơ | 3 kW |
| Lưu lượng gió | 4.200–7.500 m³/h |
| Áp suất | 1.078–784 Pa |
| Tốc độ quay | Cần xác nhận theo catalogue |
| Điện áp, tần số | 380v/50hz |
| Vật liệu chế tạo | ss400 |
Các thông số lưu lượng và áp suất được ghi theo dải bạn cung cấp. Những thông tin chưa có như tốc độ quay, điện áp, tần số, vật liệu chế tạo và kích thước lắp đặt cần được xác nhận từ catalogue hoặc hồ sơ kỹ thuật của đúng model, không nên suy ra từ phiên bản khác.
Đặc điểm vận hành của quạt ly tâm HDP101-3.5A
Công suất 3kW cho hệ thống hút khí công nghiệp
Động cơ công suất 3kW là một trong những căn cứ để đánh giá cấu hình quạt. Tuy nhiên, công suất động cơ không thể hiện đầy đủ khả năng hút khí nếu chưa xét đến lưu lượng, áp suất và hiệu suất vận hành.
Với hệ thống có đường ống dẫn khí, cần tính toán tổng trở lực trước khi lựa chọn. Nếu tuyến ống dài, có nhiều đoạn chuyển hướng hoặc sử dụng các phụ kiện gây tổn thất áp suất lớn, lưu lượng thực tế có thể thấp hơn dự kiến.
Vì vậy, khi đánh giá model HDP101-3.5A, nên xem xét đồng thời công suất động cơ, dải lưu lượng và dải áp suất thay vì chỉ so sánh công suất với các dòng quạt khác.
Lưu lượng gió từ 4.200 đến 7.500 m³/h
Lưu lượng gió cho biết lượng không khí mà quạt vận chuyển trong một giờ. Với dải lưu lượng 4.200–7.500 m³/h, Fanpro HDP101-3.5A có thể được xem xét cho các hệ thống hút khí và thông gió có nhu cầu phù hợp với đặc tính của thiết bị.
Khi tính toán cho nhà xưởng, cần xác định thể tích không gian, số lần trao đổi khí hoặc lượng khí cần thu gom tại từng nguồn phát sinh. Đối với hệ thống hút cục bộ, vị trí chụp hút và khả năng cấp khí bù cũng ảnh hưởng đáng kể đến hiệu quả.
Không nên mặc định quạt luôn đạt lưu lượng lớn nhất trong mọi điều kiện. Lưu lượng thực tế phụ thuộc vào điểm làm việc và trở lực của hệ thống sau khi lắp đặt.
Áp suất trong khoảng 784–1.078 Pa
Áp suất thể hiện khả năng tạo chênh áp để vận chuyển khí qua đường dẫn và thắng trở lực hệ thống. Các yếu tố như chiều dài đường ống, số lượng co cút, van điều tiết và thiết bị xử lý khí đều ảnh hưởng đến áp suất yêu cầu.
Theo thông số được cung cấp, quạt HDP101-3.5A có dải áp suất 1.078–784 Pa. Khi thiết kế, cần đối chiếu dải này với trở lực dự kiến để đánh giá khả năng đáp ứng của thiết bị.
Lưu lượng và áp suất thường thay đổi theo điểm làm việc. Do đó, muốn xác định chính xác quạt đạt lưu lượng nào tại một mức áp suất cụ thể, cần có đường đặc tính do nhà sản xuất cung cấp.
Kết hợp với hệ thống ống gió
Quạt ly tâm thường được sử dụng cùng hệ thống ống gió để thu gom và vận chuyển không khí đến vị trí xả. Hiệu quả vận hành phụ thuộc vào thiết kế cửa hút, cửa xả, tiết diện đường ống và cách bố trí phụ kiện.
Đường ống được thiết kế hợp lý sẽ giúp giảm tổn thất áp suất không cần thiết. Ngược lại, những thay đổi tiết diện đột ngột hoặc quá nhiều đoạn chuyển hướng có thể làm tăng trở lực và ảnh hưởng đến lưu lượng thực tế.
Ứng dụng của quạt hút khói ly tâm Fanpro HDP101-3.5A
Ứng dụng cụ thể cần được xác định theo thông số đầy đủ và điều kiện vận hành. Về nguyên tắc, quạt ly tâm có thể được xem xét trong các hệ thống hút khí và thông gió công nghiệp khi đặc tính thiết bị phù hợp với yêu cầu công trình.
Hút khí tại khu vực sản xuất
Trong nhà xưởng, một số công đoạn có thể phát sinh khí nóng, mùi hoặc khí thải cần được thu gom và dẫn ra ngoài. Quạt ly tâm có thể đóng vai trò tạo dòng khí qua hệ thống hút, kết hợp với chụp hút, đường ống và phương án xử lý phù hợp.
Nếu khí có chứa bụi, hơi hóa chất hoặc thành phần ăn mòn, cần xác định đặc tính môi trường và kiểm tra tính phù hợp của vật liệu chế tạo trước khi lựa chọn thiết bị.
Thông gió khu vực kỹ thuật
Các khu vực kỹ thuật hoặc không gian sản xuất có thể cần tăng cường trao đổi không khí để hỗ trợ kiểm soát nhiệt độ và chất lượng không khí. Việc lựa chọn quạt cần dựa trên thể tích không gian, nhu cầu trao đổi khí và cách bố trí cửa hút, cửa xả.
Đối với nhà xưởng có nhiều vị trí phát sinh nhiệt, nên khảo sát thực tế để bố trí điểm hút hợp lý và hạn chế tình trạng dòng khí đi tắt giữa cửa cấp và cửa hút.
Hệ thống dẫn khí qua đường ống
Khi sử dụng quạt trong hệ thống đường ống, cần tính toán trở lực toàn tuyến trước khi lựa chọn thiết bị. Chiều dài đường ống, số lượng co cút, van điều tiết và thiết bị xử lý khí đều ảnh hưởng đến điểm làm việc.
Trước khi đặt mua, nên chuẩn bị sơ đồ tuyến ống, chiều dài, tiết diện và vị trí lắp đặt để đơn vị kỹ thuật đánh giá khả năng đáp ứng của model HDP101-3.5A.
Phương án hút khói công trình
Cần phân biệt giữa hút khói phát sinh trong quá trình sản xuất và hệ thống hút khói phục vụ thoát nạn khi xảy ra hỏa hoạn. Hai ứng dụng này có thể yêu cầu cấu hình và tiêu chuẩn kỹ thuật khác nhau.
Nếu sử dụng cho hệ thống hút khói sự cố, phải xác minh khả năng chịu nhiệt, thời gian vận hành ở nhiệt độ cao, chứng nhận và các yêu cầu theo hồ sơ phòng cháy chữa cháy. Không thể kết luận thiết bị đáp ứng yêu cầu hút khói khi cháy chỉ dựa trên tên gọi hoặc công suất động cơ.
Kinh nghiệm lựa chọn quạt ly tâm công suất 3kW
Xác định lưu lượng cần thiết
Trước tiên, cần xác định lượng khí cần vận chuyển trong một giờ. Với hệ thống thông gió tổng thể, có thể tính toán theo thể tích không gian và yêu cầu trao đổi không khí. Với hệ thống hút cục bộ, cần xác định nhu cầu thu gom tại từng vị trí phát sinh.
Sau khi xác định lưu lượng, cần tính đến trở lực đường ống để lựa chọn điểm làm việc phù hợp. Đây là cơ sở quan trọng nhằm tránh tình trạng quạt có thông số danh định phù hợp nhưng không đạt hiệu quả mong muốn khi vận hành thực tế.
Kiểm tra điều kiện lắp đặt
Vị trí lắp quạt cần có bệ đỡ chắc chắn, phù hợp với tải trọng và hạn chế rung. Kích thước cửa hút, cửa xả, vị trí lỗ bắt bulông và khoảng trống bảo dưỡng cần được xác nhận theo bản vẽ kỹ thuật chính thức.
Không nên suy ra kích thước lắp đặt chỉ từ mã model nếu chưa có bản vẽ hoặc catalogue xác nhận.
Đảm bảo an toàn điện
Điện áp, tần số và dòng điện định mức cần được kiểm tra trên nhãn động cơ trước khi đấu nối. Dây dẫn, thiết bị đóng cắt và bảo vệ quá tải phải được lựa chọn theo thông số thực tế và điều kiện lắp đặt.
Việc lắp đặt và chạy thử nên được thực hiện bởi người có chuyên môn, đồng thời kiểm tra chiều quay, độ rung và tiếng ồn bất thường trước khi đưa hệ thống vào vận hành.
Mua quạt hút khói ly tâm Fanpro HDP101-3.5A ở đâu?
Khi tìm mua quạt hút khói ly tâm Fanpro HDP101-3.5A công suất 3kW, khách hàng nên yêu cầu đơn vị cung cấp xác nhận đầy đủ model, công suất, lưu lượng, áp suất và các thông số điện trước khi đặt hàng.
Hưng Đức Phát cung cấp các dòng quạt công nghiệp và thiết bị thông gió. Để lựa chọn cấu hình phù hợp, khách hàng nên chuẩn bị thông tin về mục đích sử dụng, điều kiện môi trường, lưu lượng yêu cầu và sơ đồ đường ống. Những dữ liệu này giúp đánh giá khả năng đáp ứng của thiết bị đối với công trình cụ thể.
Ngoài thông số vận hành, cần xác nhận kích thước lắp đặt, vật liệu chế tạo, phụ kiện đi kèm và điều kiện bảo hành. Nếu thiết bị được chỉ định cho hệ thống hút khói phòng cháy chữa cháy, cần kiểm tra hồ sơ chứng minh đáp ứng yêu cầu kỹ thuật của công trình.
Câu hỏi thường gặp về quạt ly tâm Fanpro HDP101-3.5A
Quạt HDP101-3.5A có công suất bao nhiêu?
Theo thông tin được cung cấp, model HDP101-3.5A sử dụng động cơ công suất 3kW.
Lưu lượng gió của quạt là bao nhiêu?
Dải lưu lượng được cung cấp là 4.200–7.500 m³/h. Lưu lượng thực tế phụ thuộc vào điểm làm việc và trở lực của hệ thống.
Áp suất của quạt là bao nhiêu?
Dải áp suất theo dữ liệu hiện có là 1.078–784 Pa. Để xác định lưu lượng tương ứng với một mức áp suất cụ thể, cần đối chiếu đường đặc tính của quạt.
Tốc độ quay của quạt là bao nhiêu?
Tốc độ quay chưa được xác nhận cho model này. Cần kiểm tra catalogue hoặc nhãn thông số của đúng phiên bản trước khi đưa vào hồ sơ kỹ thuật.
Quạt có sử dụng được cho hệ thống hút khói khi cháy không?
Cần kiểm tra cấp chịu nhiệt, thời gian vận hành ở nhiệt độ cao, chứng nhận và yêu cầu kỹ thuật theo hồ sơ phòng cháy chữa cháy. Không nên chỉ dựa vào công suất, lưu lượng hoặc áp suất để kết luận khả năng đáp ứng.
Quạt hút khói ly tâm Fanpro HDP101-3.5A công suất 3kW có lưu lượng gió 4.200–7.500 m³/h và áp suất 1.078–784 Pa theo dữ liệu bạn cung cấp. Để lựa chọn đúng và lắp đặt hiệu quả, cần đối chiếu các thông số này với điều kiện vận hành thực tế và xác nhận những dữ liệu còn thiếu trong hồ sơ kỹ thuật.
Quạt ly tâm hút khói Fanpro HDP101-3.5A 3kW là dòng quạt thông gió công nghiệp sử dụng trong các hệ thống hút khói, hút mùi và vận chuyển không khí qua đường ống. Với động cơ công suất 3kW, sản phẩm có thể được lựa chọn cho bếp ăn tập thể, nhà hàng, khu chế biến thực phẩm và những công trình có yêu cầu lưu lượng, áp suất tương ứng. Thiết kế quạt ly tâm giúp tạo áp suất để vận chuyển dòng khí qua hệ thống ống dẫn, tùy thuộc vào đặc tính làm việc của thiết bị.
Khách hàng có thể tham khảo thêm các mẫu quạt ly tâm hút khói bếp, tìm hiểu những giải pháp quạt hút mùi bếp công nghiệp hoặc xem toàn bộ danh mục quạt ly tâm công nghiệp để lựa chọn thiết bị phù hợp với từng công trình.
