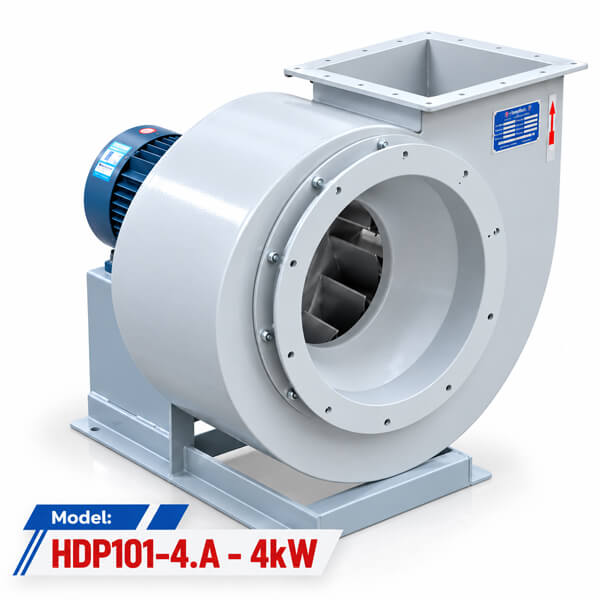

Tổng quan về quạt ly tâm hút khói Fanpro HDP101-4.A
Trong hệ thống thông gió công nghiệp, việc lựa chọn quạt cần dựa trên lưu lượng khí, áp suất làm việc và đặc điểm đường dẫn khí. Với các công trình có nhu cầu hút khí qua đường ống, thu gom khí tại khu vực sản xuất hoặc tổ chức hệ thống thải khí, quạt ly tâm là một lựa chọn cần được xem xét dựa trên yêu cầu vận hành thực tế.
Quạt ly tâm hút khói Fanpro HDP101-4.A công suất 4kW có lưu lượng gió từ 5.800 đến 9.280 m³/h, áp suất trong khoảng 980–1.274 Pa và tốc độ quay 1.400 vòng/phút theo thông số được cung cấp. Đây là những dữ liệu quan trọng để đánh giá khả năng đáp ứng của quạt khi thiết kế hệ thống hút khí và thông gió công nghiệp.
Khi lựa chọn thiết bị, người sử dụng không nên chỉ quan tâm đến công suất động cơ. Chiều dài đường ống, số lượng co cút, tiết diện ống, cửa hút, cửa xả và các phụ kiện đi kèm đều có thể ảnh hưởng đến lưu lượng thực tế. Việc tính toán trước các yếu tố này giúp lựa chọn thiết bị phù hợp hơn với yêu cầu của công trình.
Thông số kỹ thuật quạt ly tâm Fanpro HDP101-4.A
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fanpro |
| Model | HDP101-4.A |
| Công suất động cơ | 4 kW |
| Lưu lượng gió | 5.800–9.280 m³/h |
| Áp suất | 980–1.274 Pa |
| Tốc độ quay | 1.400 vòng/phút |
Thông số trên được tổng hợp từ dữ liệu sản phẩm bạn cung cấp. Các thông tin như điện áp, tần số, dòng điện định mức, kích thước cửa hút và cửa xả, vật liệu chế tạo cùng khối lượng thiết bị cần được xác nhận theo catalogue hoặc bản vẽ kỹ thuật chính thức của model này.
Khả năng vận hành của quạt ly tâm hút khói HDP101-4.A
Công suất 4kW phù hợp để xem xét theo nhu cầu hệ thống
Công suất động cơ 4kW là một trong những căn cứ khi lựa chọn quạt cho hệ thống hút khí công nghiệp. Tuy nhiên, công suất không thể hiện đầy đủ khả năng vận chuyển khí nếu chưa xét đến lưu lượng, áp suất và hiệu suất làm việc.
Đối với công trình có đường ống dẫn khí, cần xác định tổng trở lực của hệ thống trước khi chốt model. Nếu trở lực lớn hơn khả năng đáp ứng của quạt tại điểm làm việc dự kiến, lưu lượng thực tế có thể thấp hơn mức yêu cầu. Vì vậy, việc lựa chọn cần dựa trên tính toán kỹ thuật thay vì chỉ so sánh công suất động cơ giữa các sản phẩm.
Lưu lượng gió từ 5.800 đến 9.280 m³/h
Lưu lượng gió thể hiện lượng không khí quạt vận chuyển trong một giờ. Với dải lưu lượng 5.800–9.280 m³/h, Fanpro HDP101-4.A có thể được xem xét cho các hệ thống hút khí và thông gió công nghiệp có yêu cầu phù hợp với đặc tính của quạt.
Khi tính toán lưu lượng cần thiết cho nhà xưởng, cần xác định thể tích không gian, số lần trao đổi không khí hoặc nhu cầu hút cục bộ tại nguồn phát sinh. Ngoài ra, hệ thống phải có phương án cấp khí bù phù hợp để dòng khí được lưu thông ổn định.
Không nên mặc định quạt luôn đạt lưu lượng lớn nhất trong mọi điều kiện lắp đặt. Lưu lượng thực tế phụ thuộc vào điểm làm việc của quạt và trở lực trên toàn tuyến ống.
Áp suất trong khoảng 980–1.274 Pa
Áp suất là thông số quan trọng đối với các hệ thống cần vận chuyển khí qua đường ống và phụ kiện. Những yếu tố như chiều dài tuyến ống, số lượng đoạn chuyển hướng, van điều tiết và bộ phận xử lý khí đều có thể làm tăng tổn thất áp suất.
Quạt HDP101-4.A có dải áp suất được cung cấp là 980–1.274 Pa. Khi thiết kế hệ thống, cần đối chiếu dải thông số này với áp suất yêu cầu và đường đặc tính của quạt để xác định điểm vận hành thích hợp.
Lưu ý rằng dải lưu lượng và dải áp suất không nhất thiết tương ứng với các giá trị cực đại tại cùng một điểm làm việc. Muốn xác định chính xác lưu lượng ở một mức áp suất cụ thể, cần có đường cong đặc tính do nhà sản xuất cung cấp.
Tốc độ quay 1.400 vòng/phút
Tốc độ quay 1.400 vòng/phút là thông số cần thiết khi kiểm tra sự tương thích giữa quạt và động cơ. Tốc độ vận hành ảnh hưởng đến đặc tính khí động học, lưu lượng, áp suất và chế độ làm việc của thiết bị.
Khi thay thế quạt cũ hoặc tích hợp vào hệ thống hiện có, cần đối chiếu tốc độ quay cùng các thông số khác thay vì chỉ căn cứ vào kích thước hoặc công suất. Việc tự ý thay đổi tốc độ khi chưa kiểm tra khả năng chịu tải có thể làm phát sinh rung động, tiếng ồn hoặc ảnh hưởng đến tuổi thọ thiết bị.
Ứng dụng của quạt ly tâm hút khói Fanpro HDP101-4.A
Tùy theo cấu hình thực tế và yêu cầu kỹ thuật, model HDP101-4.A có thể được xem xét trong các phương án hút khí và thông gió công nghiệp.
Hút khí tại khu vực sản xuất
Trong nhà xưởng, các vị trí phát sinh khí nóng, mùi hoặc khí thải có thể cần hệ thống thu gom và dẫn khí ra ngoài. Quạt ly tâm có thể đảm nhiệm vai trò tạo dòng khí qua đường ống, kết hợp với chụp hút và các phụ kiện phù hợp.
Để đạt hiệu quả, cần xác định đặc tính của khí cần hút, nhiệt độ vận hành và yêu cầu xử lý trước khi thải ra môi trường. Nếu khí chứa bụi hoặc thành phần ăn mòn, cần kiểm tra tính phù hợp của vật liệu và cấu hình thiết bị.
Thông gió nhà xưởng và khu vực kỹ thuật
Quạt có thể được xem xét trong các phương án thải khí cho khu vực sản xuất, phòng kỹ thuật hoặc không gian cần tăng cường trao đổi không khí. Hiệu quả của hệ thống phụ thuộc vào vị trí bố trí cửa hút, cửa xả và khả năng cấp khí bù.
Đối với nhà xưởng có nhiều khu vực phát sinh nhiệt, việc bố trí điểm hút nên dựa trên khảo sát thực tế để hạn chế hiện tượng khí nóng tích tụ hoặc dòng khí đi tắt từ cửa cấp đến cửa hút.
Dẫn khí qua đường ống công nghiệp
Trong các hệ thống có đường ống dẫn khí, quạt ly tâm cần được lựa chọn theo tổng trở lực của tuyến ống và lưu lượng yêu cầu. Đường ống càng dài hoặc có nhiều phụ kiện, việc tính toán áp suất càng quan trọng.
Trước khi lắp đặt, nên chuẩn bị sơ đồ tuyến ống, chiều dài, tiết diện, số lượng co cút và vị trí lắp phụ kiện. Các thông tin này giúp đơn vị kỹ thuật đánh giá khả năng đáp ứng của quạt HDP101-4.A đối với công trình cụ thể.
Phương án hút khói
Khi sử dụng thiết bị cho mục đích hút khói, cần xác định rõ đó là hút khói phát sinh trong quá trình sản xuất hay hút khói phục vụ an toàn cháy nổ. Hai mục đích này có thể đặt ra những yêu cầu kỹ thuật khác nhau.
Nếu dùng trong hệ thống hút khói khi xảy ra hỏa hoạn, cần kiểm tra khả năng chịu nhiệt, thời gian vận hành ở nhiệt độ cao, chứng nhận và yêu cầu trong hồ sơ phòng cháy chữa cháy. Không thể kết luận quạt đáp ứng nhiệm vụ hút khói sự cố chỉ dựa vào tên sản phẩm hoặc công suất động cơ.
Kinh nghiệm lựa chọn quạt ly tâm công suất 4kW
Xác định lưu lượng cần thiết
Trước khi chọn quạt, cần xác định lượng không khí cần hút trong một giờ. Với thông gió tổng thể, có thể tính toán dựa trên thể tích không gian và yêu cầu trao đổi khí. Với hút cục bộ, cần đánh giá nhu cầu thu gom tại từng vị trí phát sinh.
Sau khi xác định lưu lượng, cần tính đến trở lực của hệ thống để kiểm tra áp suất yêu cầu. Đây là bước quan trọng nhằm tránh chọn thiết bị có thông số danh định phù hợp nhưng không đạt hiệu quả mong muốn sau khi lắp đặt.
Kiểm tra điều kiện lắp đặt
Vị trí đặt quạt cần có nền hoặc bệ đỡ phù hợp, liên kết chắc chắn và đủ khoảng trống để kiểm tra, bảo dưỡng. Kích thước cửa hút, cửa xả và vị trí lỗ bắt bulông cần được xác nhận bằng bản vẽ kỹ thuật chính thức.
Không nên suy ra kích thước lắp đặt chỉ từ mã model vì cấu hình thực tế có thể khác nhau theo phiên bản sản phẩm.
Kiểm tra nguồn điện và động cơ
Cần xác nhận điện áp, tần số, dòng điện định mức và sơ đồ đấu dây trên nhãn động cơ trước khi kết nối. Thiết bị đóng cắt, bảo vệ quá tải và dây dẫn phải được lựa chọn phù hợp với thông số thực tế cùng điều kiện lắp đặt.
Thông tin điện áp và tần số của model HDP101-4.A hiện chưa được cung cấp, vì vậy cần kiểm tra catalogue hoặc nhãn động cơ trước khi thi công.
Đánh giá độ rung và tiếng ồn
Độ rung và tiếng ồn có thể chịu ảnh hưởng bởi vị trí lắp đặt, độ chắc chắn của bệ đỡ, cân bằng cơ khí và tình trạng đường dẫn khí. Khi chạy thử, cần kiểm tra chiều quay, độ ổn định và các dấu hiệu bất thường để xử lý trước khi đưa hệ thống vào vận hành liên tục.
Mua quạt ly tâm hút khói Fanpro HDP101-4.A ở đâu?
Khi tìm mua quạt ly tâm hút khói Fanpro HDP101-4.A công suất 4kW, khách hàng nên yêu cầu đơn vị cung cấp xác nhận model, công suất, lưu lượng, áp suất và tốc độ quay trên báo giá hoặc hồ sơ kỹ thuật.
Hưng Đức Phát cung cấp các dòng quạt công nghiệp và thiết bị thông gió. Để lựa chọn đúng cấu hình, khách hàng nên trao đổi rõ mục đích sử dụng, điều kiện môi trường, yêu cầu lưu lượng và sơ đồ đường ống. Việc cung cấp thông tin đầy đủ giúp đánh giá khả năng đáp ứng của quạt trước khi quyết định mua.
Ngoài thông số vận hành, cần xác nhận kích thước thực tế, vật liệu chế tạo, nguồn điện, phụ kiện đi kèm và điều kiện bảo hành. Nếu thiết bị được chỉ định cho hệ thống hút khói phòng cháy chữa cháy, cần kiểm tra hồ sơ chứng minh đáp ứng các yêu cầu kỹ thuật bắt buộc của công trình.
Câu hỏi thường gặp về quạt ly tâm Fanpro HDP101-4.A
Quạt ly tâm HDP101-4.A có công suất bao nhiêu?
Theo dữ liệu được cung cấp, model HDP101-4.A sử dụng động cơ công suất 4kW.
Lưu lượng gió của quạt là bao nhiêu?
Dải lưu lượng được cung cấp là 5.800–9.280 m³/h. Lưu lượng thực tế phụ thuộc vào điểm làm việc và trở lực của hệ thống.
Áp suất của quạt HDP101-4.A là bao nhiêu?
Áp suất nằm trong khoảng 980–1.274 Pa theo thông số đã cung cấp. Cần đối chiếu đường đặc tính quạt để xác định lưu lượng tương ứng với áp suất yêu cầu.
Quạt có tốc độ quay bao nhiêu?
Tốc độ quay được cung cấp là 1.400 vòng/phút.
Quạt có dùng được cho hệ thống hút khói khi cháy không?
Cần xác minh cấp chịu nhiệt, thời gian vận hành ở nhiệt độ cao, chứng nhận và yêu cầu thiết kế phòng cháy chữa cháy. Không nên dựa riêng vào công suất, lưu lượng hoặc áp suất để kết luận khả năng đáp ứng.
Quạt ly tâm hút khói Fanpro HDP101-4.A công suất 4kW có lưu lượng gió 5.800–9.280 m³/h, áp suất 980–1.274 Pa và tốc độ quay 1.400 vòng/phút theo dữ liệu hiện có. Để lựa chọn và lắp đặt hiệu quả, cần đối chiếu các thông số này với điều kiện vận hành thực tế và xác nhận những dữ liệu còn thiếu trong hồ sơ kỹ thuật của sản phẩm.
Quạt ly tâm hút khói Fanpro HDP101-4.A 4kW là dòng quạt ly tâm công nghiệp sử dụng trong hệ thống hút khói, hút mùi và thông gió qua đường ống. Sản phẩm có công suất động cơ 4kW, tốc độ quay 1.400 vòng/phút, lưu lượng gió từ 5.800–9.280m³/h và áp suất 980–1.274Pa, phù hợp để lựa chọn cho các hệ thống bếp nhà hàng, bếp ăn tập thể và khu chế biến thực phẩm có yêu cầu kỹ thuật tương ứng.
Khách hàng có thể tham khảo thêm danh mục quạt ly tâm hút khói bếp, tìm hiểu các dòng quạt hút mùi bếp công nghiệp hoặc xem các mẫu quạt ly tâm công nghiệp để lựa chọn thiết bị phù hợp với lưu lượng và trở lực đường ống.
