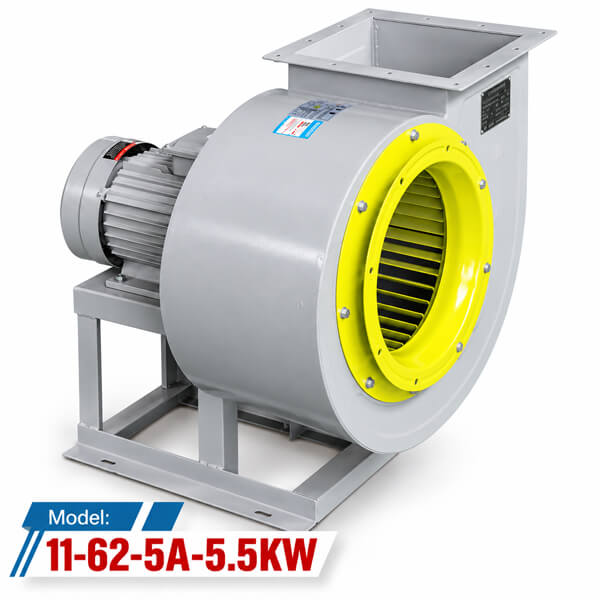

Quạt ly tâm hút khói Soffnet 11-62-5A-5.5KW – Giải pháp cho hệ thống lưu lượng gió lớn
Trong các hệ thống thông gió và hút khí công nghiệp, lựa chọn quạt cần dựa trên yêu cầu lưu lượng, áp suất, đặc điểm đường ống và điều kiện vận hành thực tế. Nếu chỉ nhìn vào công suất động cơ mà bỏ qua các thông số còn lại, thiết bị có thể không đáp ứng được nhu cầu của công trình sau khi lắp đặt.
Quạt ly tâm hút khói Soffnet 11-62-5A-5.5KW là model có công suất động cơ 5,5kW, sử dụng điện áp 380V và tốc độ quay 960 vòng/phút. Theo bảng thông số catalogue hiện có, thiết bị đạt dải lưu lượng 8.857–13.021 m³/h, đi kèm dải áp suất 1.447–1.018 Pa.
Với các thông số này, model có thể được đưa vào quá trình khảo sát, lựa chọn cho những hệ thống công nghiệp cần vận chuyển lượng không khí lớn và phải tính toán sức cản của đường ống. Khả năng đáp ứng của quạt đối với từng công trình vẫn cần được xác nhận dựa trên đường đặc tính thiết bị và điểm làm việc thực tế.
Khi tìm hiểu quạt ly tâm hút khói Soffnet 5.5kW, khách hàng nên quan tâm đồng thời đến công suất, lưu lượng, áp suất và điều kiện sử dụng. Đặc biệt, nếu mục đích là hút khói phục vụ phòng cháy chữa cháy, cần xác minh thêm khả năng chịu nhiệt và hồ sơ kỹ thuật của đúng model trước khi quyết định mua.
Bảng thông số kỹ thuật Soffnet 11-62-5A-5.5KW
Các thông số dưới đây được đối chiếu theo bảng catalogue đã có của dòng quạt Soffnet 11-62.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Soffnet |
| Mã sản phẩm | 11-62-5A-5.5KW |
| Loại thiết bị | Quạt ly tâm công nghiệp |
| Công suất động cơ | 5,5 kW |
| Điện áp | 380 V |
| Tốc độ quay | 960 vòng/phút |
| Lưu lượng gió | 8.857–13.021 m³/h |
| Áp suất | 1.447–1.018 Pa |
| Độ ồn | Dưới 77 dB |
| Trọng lượng | 160 kg |
Lưu ý kỹ thuật: Bảng trên cung cấp dữ liệu nhận diện model theo catalogue hiện có. Trước khi đặt hàng, nên xác nhận lại tài liệu chính thức và cấu hình được cung cấp. Các thông tin như kích thước tổng thể, đường kính cửa hút – cửa xả, vật liệu chế tạo, cấp bảo vệ động cơ và khả năng chịu nhiệt chưa được xác nhận trong bảng dữ liệu này.
Lưu lượng 8.857–13.021 m³/h có ý nghĩa gì?
Lưu lượng cho biết thể tích không khí mà quạt vận chuyển trong một đơn vị thời gian. Với dải lưu lượng 8.857–13.021 m³/h, Soffnet 11-62-5A-5.5KW có thể được xem xét cho các hệ thống cần lưu lượng gió đáng kể, tùy thuộc vào yêu cầu thiết kế và điều kiện làm việc.
Tuy nhiên, lưu lượng quạt không phải là con số cố định trong mọi hệ thống. Khi được kết nối với đường ống, cửa gió hoặc các phụ kiện, sức cản của hệ thống sẽ ảnh hưởng đến điểm vận hành. Vì vậy, cần đối chiếu lưu lượng yêu cầu với đường đặc tính của quạt thay vì mặc định thiết bị luôn đạt lưu lượng lớn nhất.
Tính toán nhu cầu thông gió trước khi chọn quạt
Đối với bài toán thông gió cơ bản, lưu lượng sơ bộ có thể được xác định bằng công thức:
Lưu lượng yêu cầu (m³/h) = Thể tích không gian (m³) × Số lần trao đổi không khí mỗi giờ
Thể tích không gian được tính từ chiều dài, chiều rộng và chiều cao của khu vực. Số lần trao đổi không khí cần lựa chọn theo công năng sử dụng, đặc điểm phát sinh nhiệt hoặc chất ô nhiễm và yêu cầu thiết kế.
Ví dụ, hai nhà xưởng có cùng diện tích sàn nhưng khác chiều cao, số lượng máy móc và đặc điểm phát sinh nhiệt có thể cần phương án thông gió khác nhau. Do đó, không nên lấy một hệ số trao đổi không khí áp dụng cho mọi công trình.
Đối với hệ thống hút khói, cần tuân thủ yêu cầu thiết kế và quy chuẩn áp dụng cho loại công trình cụ thể. Công thức thông gió tổng quát chỉ giúp ước tính nhu cầu ban đầu, không thay thế tính toán chuyên ngành về hút khói khi có cháy.
Áp suất 1.447–1.018 Pa: yếu tố quyết định khi đi đường ống
Bên cạnh lưu lượng, áp suất là thông số cần được xem xét kỹ khi chọn quạt ly tâm. Trong hệ thống có đường ống dẫn khí, quạt phải tạo đủ áp suất để khắc phục tổn thất do ma sát và các phụ kiện trên đường đi của dòng khí.
Soffnet 11-62-5A-5.5KW có dải áp suất được ghi nhận là 1.447–1.018 Pa. Khi sử dụng số liệu này, người thiết kế cần làm rõ mối quan hệ giữa lưu lượng và áp suất tại từng điểm vận hành. Không nên hiểu rằng quạt đồng thời đạt lưu lượng lớn nhất và áp suất lớn nhất trong mọi điều kiện.
Một số yếu tố ảnh hưởng đến áp suất yêu cầu của hệ thống gồm:
- Chiều dài, tiết diện và cách bố trí đường ống.
- Số lượng co, cút, nhánh rẽ và phụ kiện.
- Sức cản của lưới chắn, bộ lọc hoặc thiết bị xử lý khí nếu có.
- Lưu lượng cần đạt tại vị trí hút và điểm xả.
- Điều kiện lắp đặt, chế độ vận hành và đặc điểm môi trường khí.
Nếu đường ống dài hoặc có nhiều phụ kiện, tổn thất áp suất có thể tăng lên. Vì vậy, khi yêu cầu báo giá, khách hàng nên cung cấp sơ đồ tuyến ống hoặc thông tin thiết kế để đơn vị kỹ thuật kiểm tra model có đáp ứng được điểm làm việc mong muốn hay không.
Động cơ 5,5kW, điện áp 380V và tốc độ 960 vòng/phút
Model 11-62-5A-5.5KW sử dụng động cơ công suất 5,5kW với điện áp 380V theo bảng thông số. Đây là các dữ liệu quan trọng để kiểm tra nguồn cấp điện, thiết bị bảo vệ và phương án đấu nối tại công trình.
Với động cơ công nghiệp, dòng điện làm việc thực tế cần được xác định theo thông số trên nhãn động cơ hoặc tài liệu của nhà sản xuất. Không nên chỉ lấy công suất chia cho điện áp để kết luận chính xác dòng điện định mức của động cơ ba pha.
Trước khi lắp đặt, cần kiểm tra các hạng mục sau:
- Nguồn điện tại công trình có đáp ứng yêu cầu 380V hay không.
- Dây dẫn và thiết bị bảo vệ có phù hợp với dòng điện định mức.
- Phương án đóng cắt, bảo vệ quá tải và bảo vệ ngắn mạch.
- Điều kiện lắp đặt, tiếp địa và khả năng tiếp cận để bảo trì.
- Chiều quay và cách đấu nối theo hướng dẫn của nhà sản xuất.
Tốc độ quay của model là 960 vòng/phút. Khi so sánh với các mẫu Soffnet khác, cần đối chiếu đúng mã sản phẩm và tốc độ được ghi trong catalogue. Các model có cùng công suất nhưng khác kích thước hoặc tốc độ có thể có đặc tính lưu lượng và áp suất khác nhau.
Độ ồn dưới 77 dB và trọng lượng 160 kg
Theo bảng dữ liệu hiện có, Soffnet 11-62-5A-5.5KW có độ ồn dưới 77 dB và trọng lượng 160 kg. Hai thông số này cần được cân nhắc trong quá trình bố trí vị trí lắp đặt và lập phương án thi công.
Đánh giá tiếng ồn khi vận hành
Độ ồn thực tế có thể chịu ảnh hưởng bởi khoảng cách đo, môi trường xung quanh, rung động cơ khí, cách lắp đặt và hệ thống đường ống. Vì vậy, khi công trình có yêu cầu kiểm soát tiếng ồn, cần xác nhận điều kiện đo trong catalogue và đánh giá tại vị trí vận hành dự kiến.
Tùy kết quả khảo sát, hệ thống có thể cần giải pháp giảm rung hoặc xử lý âm học phù hợp. Không nên tự ý bổ sung phụ kiện gây tăng sức cản đường gió nếu chưa kiểm tra ảnh hưởng đến điểm làm việc của quạt.
Chuẩn bị vị trí lắp đặt cho thiết bị nặng 160 kg
Trọng lượng 160 kg là dữ liệu quan trọng khi chuẩn bị vận chuyển và lắp đặt. Bệ đỡ, khung treo và liên kết cơ khí cần được thiết kế phù hợp với tải trọng và điều kiện công trình.
Trước khi thi công, nên yêu cầu bản vẽ kích thước và hướng lắp đặt của đúng model. Việc chuẩn bị trước vị trí đặt quạt, không gian bảo trì và phương án nâng hạ sẽ giúp hạn chế phát sinh khi thiết bị được giao đến công trình.
Quạt ly tâm Soffnet 5.5kW có thể được xem xét cho những hệ thống nào?
Quạt ly tâm công nghiệp thường được đưa vào phương án thiết kế khi cần vận chuyển không khí qua đường ống hoặc xử lý dòng khí trong hệ thống thông gió. Với Soffnet 11-62-5A-5.5KW, việc xác định ứng dụng phù hợp cần dựa trên thông số thực tế và mục đích sử dụng.
Hệ thống thông gió nhà xưởng
Trong nhà xưởng, quạt có thể được xem xét như một phần của phương án hút khí hoặc trao đổi không khí. Hiệu quả của toàn hệ thống còn phụ thuộc vào cách bố trí điểm cấp khí, điểm hút và khả năng lưu thông không khí trong không gian.
Hệ thống hút khí qua đường ống
Khi cần dẫn khí từ một khu vực đến vị trí xả, người thiết kế phải tính đến lưu lượng mục tiêu và tổn thất áp suất của toàn tuyến. Model 5,5kW nên được lựa chọn sau khi đối chiếu các yêu cầu này với đường đặc tính quạt.
Hệ thống hút khói
Nếu thiết bị được dự kiến dùng trong hệ thống hút khói khi xảy ra cháy, cần xác minh rõ phiên bản sản phẩm có đáp ứng yêu cầu chịu nhiệt, thời gian vận hành, chứng nhận và hồ sơ phòng cháy chữa cháy của công trình hay không.
Tên gọi “quạt hút khói” không tự động chứng minh thiết bị đáp ứng mọi yêu cầu hút khói phòng cháy chữa cháy. Công suất 5,5kW và các thông số lưu lượng, áp suất nêu trên không thay thế được tài liệu xác nhận khả năng làm việc trong điều kiện cháy.
So sánh khi lựa chọn model 5.5kW với các mức công suất khác
Không phải công trình nào cũng cần sử dụng quạt công suất 5,5kW. Việc chọn model cần xuất phát từ lưu lượng và áp suất yêu cầu, sau đó mới đối chiếu với các phiên bản phù hợp.
So với những model công suất nhỏ hơn, phiên bản 5,5kW có dải lưu lượng được công bố ở mức 8.857–13.021 m³/h. Tuy nhiên, không thể kết luận model này luôn phù hợp hơn nếu chưa biết điều kiện đường ống và điểm làm việc thực tế.
Khi cân nhắc các model Soffnet cùng dòng, khách hàng nên so sánh:
- Lưu lượng cần thiết tại điểm vận hành.
- Áp suất yêu cầu sau khi tính tổn thất đường ống.
- Công suất và yêu cầu cấp điện.
- Kích thước lắp đặt, trọng lượng và điều kiện bảo trì.
- Yêu cầu đặc biệt của môi trường khí và hồ sơ nghiệm thu.
Có thể tham khảo thêm danh mục quạt ly tâm công nghiệp để xem các nhóm sản phẩm liên quan. Việc so sánh từng model cần sử dụng đúng mã và dữ liệu catalogue, tránh lựa chọn chỉ dựa vào công suất động cơ.
Những thông tin cần chuẩn bị trước khi đặt mua
Để chọn đúng quạt Soffnet 11-62-5A-5.5KW, khách hàng nên chuẩn bị các thông tin cơ bản về công trình trước khi yêu cầu báo giá.
Nhu cầu lưu lượng: Xác định lưu lượng yêu cầu và vị trí cần hút hoặc cấp khí.
Điều kiện áp suất: Cung cấp thông tin đường ống, chiều dài tuyến, tiết diện và các phụ kiện chính để kiểm tra tổn thất áp suất.
Mục đích sử dụng: Làm rõ quạt dùng cho thông gió, hút khí nóng, hút khí trong dây chuyền sản xuất hay hệ thống hút khói phòng cháy chữa cháy.
Nguồn điện: Xác nhận nguồn điện 380V và điều kiện cấp điện tại nơi lắp đặt.
Mặt bằng thi công: Chuẩn bị vị trí đặt quạt, phương án vận chuyển, tải trọng bệ đỡ và không gian bảo trì.
Tài liệu nghiệm thu: Với hệ thống chuyên dụng hoặc hệ thống hút khói phòng cháy chữa cháy, cần xác định trước những hồ sơ kỹ thuật, chứng nhận và yêu cầu kiểm định phải đáp ứng.
Càng làm rõ các thông tin này từ đầu, quá trình lựa chọn và triển khai thiết bị càng có cơ sở kỹ thuật rõ ràng.
Mua quạt ly tâm hút khói Soffnet 11-62-5A-5.5KW tại Hưng Đức Phát
Khi lựa chọn quạt ly tâm công nghiệp, khách hàng không nên chỉ so sánh giá bán mà cần kiểm tra cả mã sản phẩm, thông số kỹ thuật và khả năng đáp ứng điều kiện làm việc của công trình.
Hưng Đức Phát cung cấp các dòng quạt công nghiệp phục vụ nhu cầu thông gió và hút khí. Đối với Soffnet 11-62-5A-5.5KW, khách hàng nên cung cấp lưu lượng yêu cầu, thông tin đường ống và mục đích sử dụng để được hỗ trợ đối chiếu model trước khi đặt hàng.
Trước khi xác nhận mua, nên kiểm tra lại các nội dung sau:
- Đúng mã sản phẩm 11-62-5A-5.5KW.
- Công suất động cơ 5,5kW và điện áp 380V.
- Lưu lượng, áp suất và tốc độ quay theo tài liệu được cung cấp.
- Kích thước, hướng hút – xả và phương án lắp đặt.
- Giá bán, điều kiện bảo hành và hồ sơ kỹ thuật đi kèm.
- Các yêu cầu đặc biệt nếu sử dụng trong hệ thống hút khói phòng cháy chữa cháy.
Giá bán cần được xác nhận theo báo giá tại thời điểm mua hàng và cấu hình thực tế. Việc đối chiếu đầy đủ thông tin trước khi đặt hàng giúp hạn chế nhầm lẫn giữa các model có tên gọi hoặc công suất gần nhau.
Câu hỏi thường gặp về Soffnet 11-62-5A-5.5KW
Quạt Soffnet 11-62-5A-5.5KW có công suất bao nhiêu?
Model có công suất động cơ 5,5kW, tương đương 5.500W theo bảng catalogue hiện có.
Lưu lượng gió của quạt là bao nhiêu?
Dải lưu lượng được ghi nhận là 8.857–13.021 m³/h. Giá trị thực tế phụ thuộc vào điểm làm việc và sức cản của hệ thống.
Quạt sử dụng nguồn điện nào?
Theo dữ liệu catalogue hiện có, model sử dụng điện áp 380V. Trước khi đấu nối, cần đối chiếu nhãn động cơ và tài liệu hướng dẫn đi kèm.
Áp suất của model 5.5kW là bao nhiêu?
Dải áp suất được ghi trong bảng thông số là 1.447–1.018 Pa. Khi thiết kế hệ thống, cần xác nhận điểm làm việc cụ thể thay vì xem đây là áp suất cố định tại mọi mức lưu lượng.
Model này có dùng được cho hệ thống hút khói phòng cháy chữa cháy không?
Cần xác minh khả năng chịu nhiệt, thời gian vận hành trong điều kiện cháy, chứng nhận và sự phù hợp với hồ sơ thiết kế của công trình. Không nên quyết định chỉ dựa vào công suất và lưu lượng.
Cần những thông tin nào để được tư vấn chọn quạt?
Nên cung cấp lưu lượng yêu cầu, sơ đồ hoặc kích thước đường ống, mục đích sử dụng, nguồn điện và điều kiện lắp đặt. Với hệ thống hút khói phòng cháy chữa cháy, cần bổ sung các yêu cầu kỹ thuật và hồ sơ liên quan.
Kết luận
Quạt ly tâm hút khói Soffnet 11-62-5A-5.5KW có công suất 5,5kW, điện áp 380V, tốc độ quay 960 vòng/phút, lưu lượng 8.857–13.021 m³/h và áp suất 1.447–1.018 Pa theo bảng catalogue hiện có.
Đây là model có thể được xem xét cho những hệ thống công nghiệp cần lưu lượng gió lớn, nhưng việc lựa chọn cuối cùng phải dựa trên điểm làm việc, tổn thất áp suất và điều kiện lắp đặt thực tế. Nếu sử dụng cho hệ thống hút khói phòng cháy chữa cháy, cần xác nhận riêng khả năng chịu nhiệt và hồ sơ phù hợp của đúng model trước khi đưa vào công trình.
Quạt ly tâm hút khói Soffnet 11-62-5A 5.5kW là thiết bị thông gió công nghiệp có lưu lượng gió 8.857–13.021m³/h, áp suất 1.018–1.147Pa và tốc độ quay 960 vòng/phút theo cấu hình 5.0A trong catalogue. Sản phẩm được sử dụng trong hệ thống hút khói, hút mùi bếp nhà hàng, bếp ăn tập thể và khu chế biến thực phẩm có nhu cầu lưu lượng lớn, yêu cầu dẫn khí qua đường ống với trở lực phù hợp. Công suất động cơ 5,5kW đáp ứng cấu hình vận hành của dòng quạt ly tâm 11-62.
