Tổng Hợp Kích Thước Quạt Hút, Thông Gió Hướng Trục và Ly Tâm

•

  Hoàng Văn Dũng ,

• ĐĂNG TẢI : 07/09/2025 | CẬP NHẬT: 18/09/2025

Quạt thông gió công nghiệp là một thiết bị quan trọng trong việc duy trì không khí trong lành, giảm nhiệt độ và độ ẩm, loại bỏ bụi bẩn, khí độc và mùi hôi trong các nhà xưởng, nhà máy, kho hàng, nhà hàng, khách sạn, siêu thị và các công trình xây dựng.

Để lựa chọn quạt thông gió công nghiệp phù hợp với nhu cầu sử dụng, một trong những yếu tố quan trọng cần xem xét là kích thước của quạt. Kích thước quạt hút gió công nghiệp ảnh hưởng đến khả năng hút và thổi của quạt, cũng như độ ồn, độ bền và độ thẩm mỹ của quạt, đảm bảo quạt được lắp đặt và hoạt động hiệu quả và an toàn.

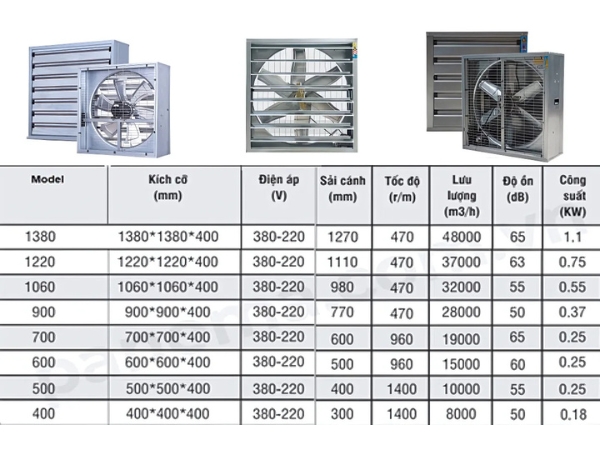

1. Các kích thước quạt hút, thông gió công nghiệp hiện nay

Hiện tại, trên thị trường có rất nhiều kích thước quạt hút hoặc thông gió công nghiệp nhằm phục vụ, đáp ứng được mọi nhu cầu của người dùng, dưới đây là một số kích thước thông dụng:

Kích thước 400×400×300

Kích thước quạt Hút 400×400 – là dòng quạt hút công nghiệp loại nhỏ nhất của dòng quạt hút công nghiệp, ứng dụng chuyên làm mát cho nhà kho, nhà xưởng.

Thông Số Quạt Thông Gió 400×400

Quạt Thông Gió Vuông 400×400

Kích thước 500×500

Với kích thước quạt thông gió công nghiệp 500×500 là sản phẩm được lắp ráp tại Việt Nam với cấu tạo quạt công nghiệp motor dây đồng 100%, thiết kế kiểu dáng quạt vuông phù hợp dùng để: Thông gió làm mát trong các cửa hàng, nhà xưởng, khách sạn, nhà hàng, quán ăn…

Thông Số Quạt 500×500

Quạt Thông Gió Công Nghiệp 500×500

Kích thước 600×600

Kích thước quạt hút công nghiệp 600×600 với công suất: 0,18KW ~ 0,37 KW lắp ráp với motor dây đồng 100%, sải cánh: 500mm, lưu lượng gió: 15.000m3/h. Giúp giảm lượng bụi trong không khí, loại bỏ được hoàn toàn bụi bẩn ra khỏi sản phẩm, giảm lượng khí thải sản xuất, đảm bảo sức khoẻ cho người lao động.

Thông Số Quạt 600×600

Quạt thông gió Việt Nam HDP 600×600

Kích thước 900×900

Đối với hệ thống thông hút gió trong nhà xưởng thì quạt hút công nghiệp kích thước 900×900 là thiết bị thông gió không thể thiếu, bởi nó là sản phẩm cốt lõi dùng để lưu thông, điều hòa không khí trong nhà xưởng tạo không gian thoáng mát.

Thông Số Quạt Thông Gió 900×900

Quạt Thông Gió Vuông Inox 900×900

Kích thước 1000×1000

Với kích thước quạt hút công nghiệp 1000×1000 thường được gắn trên vách tường nhà xưởng để hút không khí tù đọng ra bên ngoài. Quạt thông gió công nghiệp vuông 1000×1000 có thể kết hợp với tấm làm mát Cooling Pad để đạt hiệu quả cao nhất trong quá trình lưu chuyển không khí giúp sản sinh ra lưu lượng gió mạnh, xa với độ ồn thấp không gây ảnh hưởng đến hoạt động làm việc của nhân công.

Thông Số Quạt Thông Gió Vuông 1000×1000

Quạt Thông Gió Vuông Công Nghiệp 1000×1000

Kích thước 1100×1100

Quạt thông gió vuông công nghiệp kích thước 1100×1100, thiết kế bền đẹp và an toàn trong công nghiệp lưu lượng gió lớn, và ổn định quạt được sử dụng cho kho hàng, trung tâm thương mại, nhà hàng, nhà xưởng, trang trại,…

Thông Số Quạt Thông Gió Vuông 1100×1100

Quạt Thông Gió Vuông Công Nghiệp 1100×1100

Kích thước 1220×1220

Quạt thông gió vuông công nghiệp 1220×1220 là một sản phẩm được dùng phổ biến và thông dụng trong công nghiệp. Với thiết kế thân vỏ quạt làm bằng tôn kẽm không rỉ sét.

Cánh quạt được làm inox 304 với bản lớn tạo lưu lượng gió lớn và độ ồn thấp, có thể vận hành 24/7 mà không sợ quá tải.

Thông Số Quạt Thông Gió kích thước 1220×1220

Quạt Thông Gió Vuông Công Nghiệp 1220×1220

Kích thước 1380×1380

Quạt thông gió vuông công nghiệp 1380×1380 là một sản phẩm được dùng phổ biến và thông dụng trong công nghiệp với công suất quạt hút lớn, lắp ráp motor gián tiếp được lắp đặt bên ngoài phân xưởng giúp loại bỏ các khí mùi nặng trong các nhà máy nhiệt luyện, nhà máy đúc, nhà máy nhựa, các công ty may mặc, nhà máy mạ điện…

Thông Số Quạt Thông Gió 1380×1380

2. Các kích thước quạt hút gió ly tâm phổ biến hiện nay

Trên thị trường hiện nay, các kích thước quạt hút gió ly tâm được quy định theo đường kính cánh (impeller) với dải phổ biến từ 150 mm đến 1200 mm. Điều này khác biệt hoàn toàn với quạt hướng trục thường được tính theo kích thước khung vuông. Quạt ly tâm có thiết kế đặc trưng với cánh quạt hình xoắn ốc, tạo ra luồng gió mạnh mẽ và áp suất cao phù hợp cho nhiều ứng dụng khác nhau.

Dải lưu lượng tương ứng với các kích thước này dao động từ 500 m³/h đến 45.000 m³/h, tùy thuộc vào công suất motor và thiết kế cụ thể của từng model. Sự đa dạng về kích thước này cho phép quạt ly tâm đáp ứng nhu cầu từ những không gian nhỏ hẹp đến các khu công nghiệp quy mô lớn.

Các loại kích thước phổ biến dựa trên ứng dụng:

• Quạt kích thước nhỏ (150mm đến 250mm): Loại quạt này được thiết kế chuyên biệt cho các không gian nhỏ như nhà vệ sinh, phòng tắm, gác xép và phòng ngủ nhỏ. Với lưu lượng gió từ 500 đến 1.500 m³/h, quạt ly tâm cỡ nhỏ mang lại hiệu quả thông gió tối ưu cho những khu vực có diện tích dưới 20m² mà vẫn đảm bảo độ ồn thấp và tiết kiệm điện năng.
• Quạt kích thước trung bình (300mm đến 500mm): Dải kích thước này phù hợp với các không gian sống và làm việc thông thường như phòng bếp, phòng làm việc, phòng ngủ lớn và văn phòng. Với lưu lượng gió từ 1.500 đến 8.000 m³/h, quạt ly tâm cỡ trung bình đáp ứng hiệu quả nhu cầu thông gió cho các không gian từ 20-50m², đảm bảo chất lượng không khí tốt cho sinh hoạt hàng ngày.
• Quạt kích thước lớn (600mm đến 800mm): Được ứng dụng chủ yếu trong các không gian rộng như nhà hàng, hội trường, kho bãi và xưởng sản xuất quy mô nhỏ. Với lưu lượng gió từ 10.000 đến 25.000 m³/h, loại quạt này có khả năng xử lý thông gió cho các khu vực có diện tích 100-300m², đảm bảo tuần hoàn không khí hiệu quả ngay cả khi có mật độ người hoặc hoạt động sản xuất cao.
• Quạt công nghiệp (900mm đến 1200mm): Đây là dòng quạt chuyên dụng cho các ứng dụng công nghiệp nặng như nhà máy, khu công nghiệp và nhà xưởng quy mô lớn. Với lưu lượng gió từ 25.000 đến 45.000 m³/h hoặc cao hơn, quạt ly tâm công nghiệp có khả năng hoạt động liên tục 24/7, đảm bảo môi trường làm việc an toàn và hiệu quả cho các hoạt động sản xuất công nghiệp trong không gian trên 500m².

Các yếu tố ảnh hưởng khi chọn kích thước quạt hút gió ly tâm

1. Diện tích và thể tích không gian: Diện tích và thể tích không gian cần thông gió là yếu tố quan trọng hàng đầu quyết định kích thước quạt phù hợp. Không gian lớn hơn sẽ yêu cầu quạt có đường kính cánh và công suất lớn hơn để đảm bảo hiệu quả thông gió đồng đều trong toàn bộ khu vực.
2. Lưu lượng gió cần thiết theo tiêu chuẩn: Việc xác định chính xác lưu lượng gió cần thiết dựa trên số lần trao đổi không khí mỗi giờ theo tiêu chuẩn ngành. Chuyên gia khuyến nghị nên chọn quạt có lưu lượng gió lớn hơn nhu cầu tính toán khoảng 10-20% để đảm bảo hiệu quả hoạt động trong mọi điều kiện và có dự phòng khi cần thiết.
3. Mục đích sử dụng và loại không khí cần xử lý: Mục đích sử dụng như hút mùi bếp, hút khói công nghiệp, hút bụi, hút hơi hóa chất hay thông gió chung sẽ ảnh hưởng trực tiếp đến việc lựa chọn kích thước và áp suất làm việc của quạt. Mỗi ứng dụng có yêu cầu riêng về áp suất tĩnh và động, từ đó quyết định đường kính cánh tối ưu.
4. Áp suất hệ thống và độ dài đường ống: Áp suất cần thiết để khắc phục sức cản của hệ thống ống dẫn, van điều chỉnh và các phụ kiện khác là yếu tố quyết định khả năng hoạt động của quạt. Hệ thống ống dài và phức tạp sẽ cần quạt có kích thước lớn hơn để duy trì lưu lượng gió thiết kế.
5. Vị trí lắp đặt và không gian xung quanh: Vị trí lắp đặt và không gian có sẵn xung quanh cần được cân nhắc kỹ lưỡng để đảm bảo quạt phù hợp với thiết kế tổng thể. Điều này bao gồm chiều cao trần, khoảng cách bảo trì, khả năng tiếp cận và yêu cầu về nền móng cho quạt lớn.
6. Công suất motor và hiệu quả năng lượng: Công suất motor cần phù hợp với kích thước cánh quạt để vừa đảm bảo hiệu quả thông gió vừa tối ưu hóa mức tiêu thụ năng lượng. Việc cân bằng giữa hiệu suất và chi phí vận hành sẽ mang lại lợi ích kinh tế lâu dài cho người sử dụng.
7. Độ ồn và yêu cầu môi trường: Độ ồn hoạt động tăng theo kích thước và tốc độ quay của quạt, do đó cần cân nhắc giữa hiệu suất và tiêu chuẩn môi trường. Trong các không gian sinh hoạt và làm việc, việc chọn quạt có kích thước phù hợp giúp đạt được cân bằng tối ưu giữa hiệu quả thông gió và độ ồn chấp nhận được.

Cách chọn kích thước quạt hút gió ly tâm nhanh và đơn giản nhất:

Bước 1: Tính thể tích không gian cần thông gió (V = dài × rộng × cao)

Bước 2: Xác định số lần trao đổi khí/giờ theo tiêu chuẩn ngành (N)

• Văn phòng: 6-8 lần/giờ
• Nhà bếp: 10-15 lần/giờ
• Nhà xưởng: 8-12 lần/giờ
• Kho hàng: 4-6 lần/giờ

Bước 3: Tính lưu lượng gió cần thiết: Q = V × N (m³/h)

Bước 4: Đối chiếu với bảng tra cứu kích thước chuẩn

Bước 5: Chọn quạt có lưu lượng lớn hơn 10-20% so với tính toán. Dưới đây là bảng tra cứu nhanh kích thước theo lưu lượng:

Ví dụ 1: Phòng làm việc

• Kích thước: dài 5m × rộng 4m × cao 3m = 60m³
• Yêu cầu: 10 lần trao đổi khí/giờ
• Lưu lượng cần: 60m³ × 10 = 600m³/h

>>> Chọn quạt: Đường kính cánh 200-250mm với lưu lượng 700-800m³/h

Ví dụ 2: Nhà xưởng

• Kích thước: dài 20m × rộng 15m × cao 6m = 1.800m³
• Yêu cầu: 10 lần trao đổi khí/giờ
• Lưu lượng cần: 1.800m³ × 10 = 18.000m³/h

>>> Chọn quạt: Đường kính cánh 700-800mm với lưu lượng 20.000-22.000m³/h

Ví dụ 3: Nhà hàng

• Kích thước: dài 12m × rộng 8m × cao 3.5m = 336m³
• Yêu cầu: 12 lần trao đổi khí/giờ (do có bếp)
• Lưu lượng cần: 336m³ × 12 = 4.032m³/h

>>> Chọn quạt: Đường kính cánh 400-500mm với lưu lượng 4.500-5.000m³/h

Một số tips tránh sai lầm thường gặp:

• Không chọn quạt quá nhỏ: Quạt hoạt động quá tải sẽ giảm tuổi thọ và tăng tiếng ồn
• Không bỏ qua áp suất hệ thống: Ống dẫn dài cần quạt có áp suất cao hơn
• Cân nhắc vị trí lắp đặt: Đảm bảo không gian bảo trì và thay thế linh kiện
• Kiểm tra nguồn điện: Xác nhận công suất motor phù hợp với hệ thống điện hiện có

Việc chọn kích thước quạt hút gió ly tâm đúng chuẩn kỹ thuật sẽ đảm bảo hiệu quả thông gió tối ưu, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Hãy luôn tham khảo ý kiến chuyên gia khi có thắc mắc về các ứng dụng đặc biệt hoặc điều kiện làm việc khắc nghiệt.

3. Cách lựa chọn kích thước quạt hút, thông gió phù hợp

Khi lựa chọn kích thước quạt hút, thông gió thì bạn cần lưu ý 3 yếu tố sau:

• Diện tích không gian cần thông gió: Không gian càng rộng lớn, như nhà xưởng hay kho bãi, thì quạt hút cần có kích thước và lưu lượng gió càng lớn để đảm bảo khả năng thông gió hiệu quả và đều khắp toàn bộ khu vực.

• Lưu lượng gió cần thiết: Kích thước quạt phải phù hợp để tạo ra lưu lượng gió đủ đáp ứng nhu cầu trao đổi không khí của không gian. Lưu lượng gió lựa chọn căn cứ vào thể tích không gian và tần suất trao đổi khí mong muốn nhằm duy trì môi trường làm việc thoáng mát và sạch sẽ.

• Ứng dụng cụ thể: Mỗi môi trường như nhà máy sản xuất, kho chứa hay trang trại chăn nuôi có đặc thù khác nhau về bụi bẩn, nhiệt độ hay khí thải. Do đó, kích thước quạt cũng phải được chọn sao cho phù hợp với nhu cầu riêng biệt của từng loại không gian nhằm đạt được hiệu quả vận hành tối ưu và bền bỉ.

Việc xác định kích thước quạt hút ly tâm cần sự cân nhắc kỹ lưỡng dựa trên diện tích không gian, yêu cầu lưu lượng gió và đặc điểm ứng dụng để đảm bảo công suất vận hành phù hợp, tiết kiệm năng lượng và tăng tuổi thọ thiết bị.
