| Model | Đường kính cánh (mm) | Điện áp (V) | Công suất (W) | Dòng điện (A) | Lưu lượng gió (m³/h) | Độ ồn (dB) | Tốc độ (rpm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|
| YWF4E-250S | 250 | 220 | 60 | 0.30 | ~1.200 – 1.400 | 55 | 1300 | 3.2 |
| YWF4E-300S | 300 | 220 | 90 | 0.45 | ~2.000 – 2.400 | 58 | 1350 | 4.0 |
| YWF4E-350S | 350 | 220 | 120 | 0.55 | ~3.000 – 3.500 | 60 | 1350 | 5.5 |
| YWF4E-400S | 400 | 220 | 160 | 0.75 | ~4.500 – 5.000 | 62 | 1350 | 6.5 |
| YWF4E-450S | 450 | 220 | 200 | 0.95 | ~6.000 – 6.800 | 65 | 1350 | 7.5 |
| YWF4E-500S | 500 | 220/380 | 250 | 1.20 | ~8.000 – 9.000 | 68 | 1350 | 10.5 |
| YWF4E-550S | 550 | 220/380 | 370 | 1.70 | ~10.000 – 11.500 | 70 | 1350 | 13.5 |
| YWF4E-600S | 600 | 220/380 | 550 | 2.50 | ~13.000 – 15.000 | 73 | 1350 | 16.5 |
| YWF4E-630S | 630 | 220/380 | 750 | 3.40 | ~16.000 – 18.000 | 75 | 1350 | 19.0 |
| YWF4E-700S | 700 | 220/380 | 1100 | 5.20 | ~20.000 – 22.000 | 78 | 1350 | 25.0 |
Quạt giải nhiệt dàn nóng YWF4E-350S và vai trò trong hệ thống lạnh
Trong hệ thống lạnh công nghiệp và thương mại, dàn nóng hay dàn ngưng tụ có nhiệm vụ thải nhiệt từ môi chất lạnh ra môi trường. Quá trình này cần được hỗ trợ bởi luồng không khí lưu thông qua bề mặt trao đổi nhiệt. Khi quạt hoạt động không hiệu quả, lưu lượng gió qua dàn có thể giảm, khiến quá trình thải nhiệt bị ảnh hưởng và hệ thống lạnh khó duy trì điều kiện vận hành như thiết kế.
Quạt giải nhiệt dàn nóng YWF4E-350S là dòng quạt hướng trục được sử dụng trong các ứng dụng cần tạo luồng không khí qua dàn ngưng tụ, thiết bị làm lạnh và một số hệ thống thông gió phù hợp. Model có đường kính cánh danh định 350mm, sử dụng nguồn điện một pha 220V theo cấu hình YWF4E phổ biến.
Với thiết kế hướng trục, quạt tạo luồng khí theo phương dọc trục quay. Kiểu kết cấu này phù hợp với nhiều thiết bị trao đổi nhiệt, trong đó quạt được bố trí để hút hoặc đẩy không khí qua dàn theo yêu cầu của nhà sản xuất thiết bị.
Khi lựa chọn YWF4E-350S, người mua cần quan tâm đến đường kính cánh, kích thước lắp đặt, điện áp, công suất, tốc độ quay và lưu lượng gió. Những thông số này phải tương thích với thiết bị cần thay thế hoặc hệ thống đang sử dụng. Chỉ chọn đúng đường kính mà bỏ qua chiều quay, hướng gió hoặc thông số động cơ có thể dẫn đến tình trạng lắp được nhưng hoạt động không đúng yêu cầu.

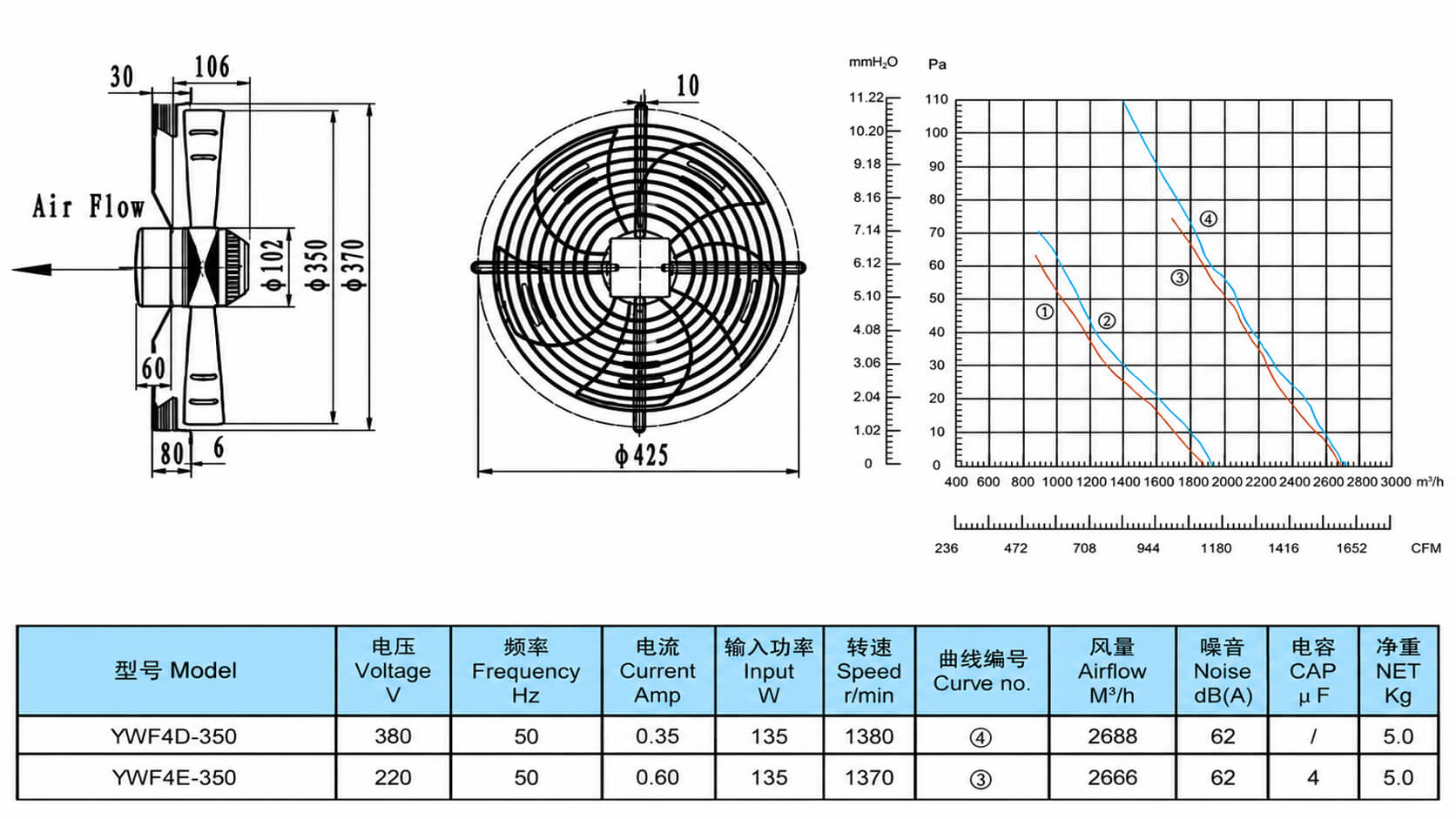

Thông số kỹ thuật quạt YWF4E-350S
Các nguồn sản phẩm công khai ghi nhận một số thông số phổ biến của dòng YWF4E-350S như dưới đây. Do thông số có thể thay đổi theo nhà sản xuất, phiên bản động cơ và điều kiện thử nghiệm, cần đối chiếu tem máy hoặc catalogue của đúng sản phẩm trước khi đặt hàng.
| Thông số | Giá trị tham khảo |
|---|---|
| Model | YWF4E-350S |
| Loại quạt | Quạt hướng trục giải nhiệt dàn nóng |
| Đường kính cánh | 350mm |
| Điện áp | 220V AC |
| Số pha | 1 pha |
| Tần số | 50Hz |
| Công suất đầu vào | Khoảng 129–140W |
| Tốc độ quay | Khoảng 1.350–1.420 vòng/phút |
| Số cánh | Thường 5 cánh |
| Lưu lượng gió | Khoảng 2.450–2.666m³/h |
| Độ ồn | Khoảng 62–64dB(A) |
| Khối lượng | Khoảng 5kg, tùy phiên bản |
Lưu ý khi đối chiếu: Lưu lượng 2.450m³/h và 2.666m³/h có thể xuất hiện ở các phiên bản hoặc điều kiện công bố khác nhau. Không nên tự xem hai con số này là thông số của cùng một cấu hình. Nếu cần đưa thông số vào hồ sơ kỹ thuật, hãy xác nhận theo đúng mã động cơ và tài liệu của nhà cung cấp.
Thiết kế hướng trục phù hợp cho nhiệm vụ giải nhiệt
Tạo luồng khí đi qua bề mặt trao đổi nhiệt
Khác với quạt dùng để làm mát trực tiếp người hoặc quạt ly tâm phục vụ một số hệ thống dẫn khí có sức cản cao, quạt hướng trục tạo dòng không khí chủ yếu theo trục quay. Đây là kiểu thiết kế thường gặp trong các ứng dụng giải nhiệt dàn ngưng, dàn nóng điều hòa và thiết bị trao đổi nhiệt.
Khi được lắp đúng hướng, quạt giúp không khí lưu thông qua bề mặt dàn, hỗ trợ quá trình trao đổi nhiệt giữa môi chất bên trong hệ thống và không khí bên ngoài. Hiệu quả thực tế phụ thuộc vào lưu lượng gió, tình trạng bề mặt dàn, khoảng trống hút xả và cách bố trí quạt.
Nếu dàn ngưng tụ bị bụi bẩn hoặc bị che kín, việc thay quạt mới chưa chắc giải quyết hoàn toàn vấn đề giải nhiệt. Do đó, khi bảo trì hệ thống lạnh, cần kiểm tra cả quạt và tình trạng vệ sinh của dàn trao đổi nhiệt.
Kích thước cánh 350mm thuận tiện khi thay thế đúng model
Đường kính cánh 350mm là một thông số quan trọng khi lựa chọn quạt thay thế. Tuy nhiên, kích thước cánh không đại diện cho toàn bộ kích thước lắp đặt. Người mua cần kiểm tra thêm đường kính khung, khoảng cách lỗ bắt vít, chiều sâu lắp đặt và vị trí đấu điện.
Đối với thiết bị đang vận hành ổn định, việc chọn quạt thay thế nên dựa trên model cũ hoặc tài liệu kỹ thuật của nhà sản xuất máy. Nếu chỉ chọn một quạt khác có cánh 350mm nhưng tốc độ, lưu lượng hoặc hướng gió khác biệt, hiệu quả làm việc của dàn nóng có thể thay đổi.
Động cơ ngoài rotor trong dòng quạt YWF
Nhiều phiên bản YWF sử dụng động cơ rotor ngoài, với cụm động cơ được tích hợp trực tiếp trong kết cấu quạt. Kiểu thiết kế này giúp tạo ra cụm quạt gọn, thuận tiện cho việc lắp đặt trong các thiết bị lạnh và hệ thống trao đổi nhiệt.
Dù vậy, cấu tạo cụ thể vẫn cần được xác nhận theo đúng phiên bản YWF4E-350S được cung cấp. Khi thay thế, nên kiểm tra sơ đồ đấu dây, tụ điện nếu có, hướng quay và yêu cầu lắp đặt theo hướng dẫn của nhà sản xuất.
Ứng dụng của quạt giải nhiệt dàn nóng YWF4E-350S
Dàn nóng điều hòa và thiết bị ngưng tụ
YWF4E-350S có thể được sử dụng trong các ứng dụng dàn nóng hoặc dàn ngưng tụ phù hợp với thông số của quạt. Luồng không khí đi qua dàn giúp hỗ trợ thải nhiệt, góp phần duy trì điều kiện làm việc của hệ thống lạnh.
Trước khi lựa chọn, cần xác định lưu lượng gió mà thiết bị yêu cầu, kích thước vị trí lắp và kiểu quạt ban đầu. Không nên mặc định mọi dàn nóng có đường kính quạt 350mm đều có thể sử dụng chung một model.
Hệ thống kho lạnh và bảo quản hàng hóa
Trong hệ thống kho lạnh, dàn ngưng tụ cần thải nhiệt ra môi trường để chu trình lạnh hoạt động đúng thiết kế. Quạt dàn nóng là một trong những bộ phận hỗ trợ quá trình này.
YWF4E-350S có thể được cân nhắc khi thông số của quạt tương thích với cụm ngưng tụ đang sử dụng. Tuy nhiên, cần phân biệt quạt giải nhiệt dàn nóng với quạt dàn lạnh tuần hoàn không khí bên trong kho. Hai loại quạt có nhiệm vụ và điều kiện làm việc khác nhau, không nên thay thế cho nhau chỉ dựa trên đường kính cánh.
Thiết bị trao đổi nhiệt và hệ thống làm mát
Ngoài các ứng dụng lạnh, quạt hướng trục có thể được dùng trong một số thiết bị trao đổi nhiệt hoặc hệ thống thông gió có yêu cầu phù hợp. Điều kiện quan trọng là lưu lượng, áp suất làm việc, nhiệt độ môi trường và cách lắp đặt phải nằm trong giới hạn cho phép của quạt.
Nếu quạt được lắp trong thiết bị có kết cấu đặc biệt, cần kiểm tra hướng hút hoặc thổi, khoảng cách giữa cánh và dàn, cũng như không gian lưu thông khí. Những yếu tố này có ảnh hưởng trực tiếp đến hiệu quả sử dụng.
Cách lựa chọn đúng phiên bản YWF4E-350S
Khi cần mua quạt mới hoặc thay thế quạt cũ, nên kiểm tra các thông tin sau trước khi xác nhận đơn hàng.
Điện áp và nguồn cấp: YWF4E-350S phổ biến sử dụng điện áp 220V một pha. Tuy nhiên, cần xác nhận đúng nhãn động cơ để tránh nhầm với các mã YWF4D thường được sử dụng cho nguồn ba pha 380V trong một số dòng sản phẩm.
Công suất và tốc độ quay: Hai thông số này cần phù hợp với yêu cầu của thiết bị. Không nên chỉ dựa vào công suất để suy ra lưu lượng vì thiết kế cánh và đặc tính động cơ cũng ảnh hưởng đến hiệu suất.
Lưu lượng gió: Cần xác định lưu lượng yêu cầu của dàn nóng hoặc thiết bị trao đổi nhiệt. Giá trị lưu lượng trên các trang bán hàng có thể khác nhau theo phiên bản và điều kiện đo, vì vậy catalogue của đúng mã sản phẩm là cơ sở quan trọng nhất.
Kích thước và kiểu lắp: Kiểm tra đường kính cánh, kích thước khung, khoảng cách lỗ bắt vít và chiều sâu lắp đặt. Đối với quạt thay thế, nên chụp ảnh tem máy và vị trí lắp cũ để đối chiếu trước khi mua.
Hướng gió và chiều quay: Cần bảo đảm quạt hút hoặc thổi đúng hướng thiết kế của dàn nóng. Lắp ngược hướng gió có thể làm giảm hiệu quả trao đổi nhiệt dù động cơ vẫn hoạt động bình thường.
Dấu hiệu cho thấy quạt dàn nóng cần được kiểm tra
Khi hệ thống lạnh hoạt động, nếu quạt không quay, quay chậm, rung mạnh hoặc phát ra tiếng ồn bất thường, cần kiểm tra trước khi tiếp tục vận hành. Những dấu hiệu này có thể liên quan đến nguồn điện, tụ điện, động cơ, ổ bi hoặc vật cản cơ học.
Nếu dàn nóng thường xuyên có nhiệt độ cao bất thường, không nên kết luận ngay rằng quạt đã hỏng. Cần kiểm tra thêm độ sạch của dàn, khoảng trống hút xả, tình trạng trao đổi nhiệt và các thông số vận hành của hệ thống lạnh.
Việc thay quạt đúng model giúp hạn chế sai lệch về kích thước và đặc tính làm việc. Tuy nhiên, nếu nguyên nhân nằm ở dàn trao đổi nhiệt bẩn hoặc hệ thống lạnh có vấn đề khác, chỉ thay quạt sẽ không giải quyết triệt để tình trạng đó.
Hướng dẫn lắp đặt và bảo dưỡng
Trước khi tháo quạt cũ, cần ngắt nguồn điện và xác nhận thiết bị đã được cô lập an toàn. Việc đấu nối nên do người có chuyên môn thực hiện, đặc biệt khi cần kiểm tra tụ điện hoặc sơ đồ dây động cơ.
Khi lắp quạt mới, cần bảo đảm khung được cố định chắc chắn, cánh không cọ vào lưới hoặc kết cấu xung quanh và đường đi của không khí không bị che chắn. Kiểm tra hướng quay và hướng gió trước khi đưa thiết bị vào vận hành chính thức.
Trong quá trình bảo dưỡng, nên vệ sinh bụi bẩn trên cánh và lưới bảo vệ, kiểm tra các điểm bắt vít cùng tình trạng dây điện. Không để nước hoặc hóa chất vệ sinh không phù hợp xâm nhập vào động cơ. Nếu phát hiện tiếng ồn, rung hoặc dấu hiệu quá nhiệt bất thường, cần ngừng sử dụng để kiểm tra.
Bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề và duy trì điều kiện trao đổi nhiệt. Với hệ thống lạnh hoạt động liên tục, việc kiểm tra quạt nên được kết hợp với bảo trì tổng thể dàn nóng thay vì thực hiện riêng lẻ.
Mua quạt giải nhiệt dàn nóng YWF4E-350S tại Hưng Đức Phát
Khi lựa chọn quạt giải nhiệt dàn nóng YWF4E-350S, người mua nên yêu cầu xác nhận đúng mã động cơ, điện áp, công suất, tốc độ quay, lưu lượng gió và kích thước lắp đặt. Nếu dùng để thay thế quạt hiện hữu, việc cung cấp ảnh tem máy và ảnh vị trí lắp sẽ giúp đối chiếu dễ dàng hơn.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát trong công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các nhóm sản phẩm phục vụ nhà xưởng và thiết bị kỹ thuật.
Đối với YWF4E-350S, nên xác nhận thông số theo đúng phiên bản trước khi đặt hàng, đặc biệt khi hệ thống yêu cầu lưu lượng hoặc tốc độ quay cụ thể. Điều này giúp hạn chế tình trạng chọn sai quạt và phát sinh chi phí do phải đổi thiết bị sau khi lắp đặt.
Câu hỏi thường gặp về YWF4E-350S
Quạt YWF4E-350S sử dụng điện áp bao nhiêu?
Phiên bản YWF4E-350S phổ biến sử dụng nguồn điện 220V AC, một pha, 50Hz. Cần kiểm tra tem động cơ của sản phẩm thực tế trước khi đấu nối.
Công suất của YWF4E-350S là bao nhiêu?
Một số tài liệu công khai ghi công suất đầu vào khoảng 129–140W, tùy phiên bản. Nên sử dụng thông số trên catalogue hoặc nhãn máy của đúng sản phẩm được cung cấp.
Lưu lượng gió của quạt là bao nhiêu?
Các nguồn công khai ghi lưu lượng khoảng 2.450–2.666m³/h. Sự khác biệt có thể đến từ phiên bản và điều kiện công bố, vì vậy cần xác nhận theo mã động cơ cụ thể.
YWF4E-350S có dùng được cho dàn lạnh không?
Cần kiểm tra yêu cầu của thiết bị. Quạt dàn nóng và quạt dàn lạnh có thể khác nhau về đặc tính làm việc, hướng gió và điều kiện sử dụng. Không nên thay thế chỉ dựa vào đường kính cánh 350mm.
Có thể thay YWF4D-350S bằng YWF4E-350S không?
Không nên thay trực tiếp khi chưa kiểm tra nguồn điện và thông số kỹ thuật. Các mã E và D thường phân biệt cấu hình điện khác nhau trong dòng YWF. Cần xác nhận điện áp, số pha, công suất, lưu lượng, tốc độ và kiểu lắp trước khi thay thế.
Kết luận
Quạt giải nhiệt dàn nóng YWF4E-350S là dòng quạt hướng trục đường kính cánh 350mm, thường được sử dụng trong các ứng dụng dàn ngưng tụ và thiết bị trao đổi nhiệt phù hợp. Phiên bản phổ biến sử dụng nguồn 220V một pha, với công suất và lưu lượng cần được xác nhận theo đúng cấu hình sản phẩm.
Để chọn đúng quạt, hãy đối chiếu model, nguồn điện, lưu lượng, tốc độ quay, hướng gió và kích thước lắp đặt với yêu cầu của thiết bị. Xác nhận thông số trước khi mua sẽ giúp hạn chế nhầm lẫn và hỗ trợ hệ thống giải nhiệt vận hành đúng thiết kế.

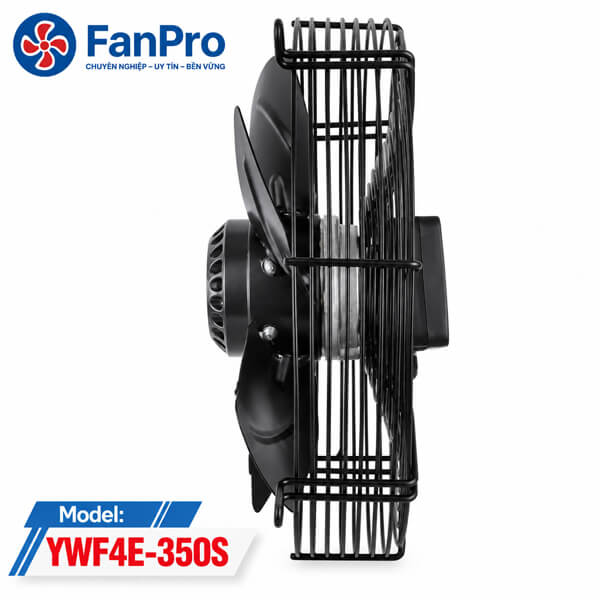

Quạt giải nhiệt dàn nóng Fanpro YWF4E-350S là dòng quạt hướng trục đường kính cánh 350mm, sử dụng điện áp 220V, được thiết kế để hỗ trợ trao đổi nhiệt tại dàn ngưng tụ, hệ thống lạnh và các thiết bị làm mát công nghiệp. Thiết bị có cấu tạo gọn, phù hợp với những vị trí cần bố trí quạt giải nhiệt theo kích thước và yêu cầu kỹ thuật cụ thể.
Khách hàng có thể tham khảo thêm các dòng quạt tản nhiệt dàn nóng để lựa chọn theo lưu lượng, công suất và đường kính cánh. Nếu cần kích thước nhỏ hơn, có thể so sánh với Fanpro YWF4E-300S; đối với vị trí cần quạt lớn hơn, Fanpro YWF4E-400S là model tiếp theo đáng tìm hiểu.
