| Model | Đường kính cánh (mm) | Điện áp (V) | Công suất (W) | Dòng điện (A) | Lưu lượng gió (m³/h) | Độ ồn (dB) | Tốc độ (rpm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|
| YWF4E-250S | 250 | 220 | 60 | 0.30 | ~1.200 – 1.400 | 55 | 1300 | 3.2 |
| YWF4E-300S | 300 | 220 | 90 | 0.45 | ~2.000 – 2.400 | 58 | 1350 | 4.0 |
| YWF4E-350S | 350 | 220 | 120 | 0.55 | ~3.000 – 3.500 | 60 | 1350 | 5.5 |
| YWF4E-400S | 400 | 220 | 160 | 0.75 | ~4.500 – 5.000 | 62 | 1350 | 6.5 |
| YWF4E-450S | 450 | 220 | 200 | 0.95 | ~6.000 – 6.800 | 65 | 1350 | 7.5 |
| YWF4E-500S | 500 | 220/380 | 250 | 1.20 | ~8.000 – 9.000 | 68 | 1350 | 10.5 |
| YWF4E-550S | 550 | 220/380 | 370 | 1.70 | ~10.000 – 11.500 | 70 | 1350 | 13.5 |
| YWF4E-600S | 600 | 220/380 | 550 | 2.50 | ~13.000 – 15.000 | 73 | 1350 | 16.5 |
| YWF4E-630S | 630 | 220/380 | 750 | 3.40 | ~16.000 – 18.000 | 75 | 1350 | 19.0 |
| YWF4E-700S | 700 | 220/380 | 1100 | 5.20 | ~20.000 – 22.000 | 78 | 1350 | 25.0 |

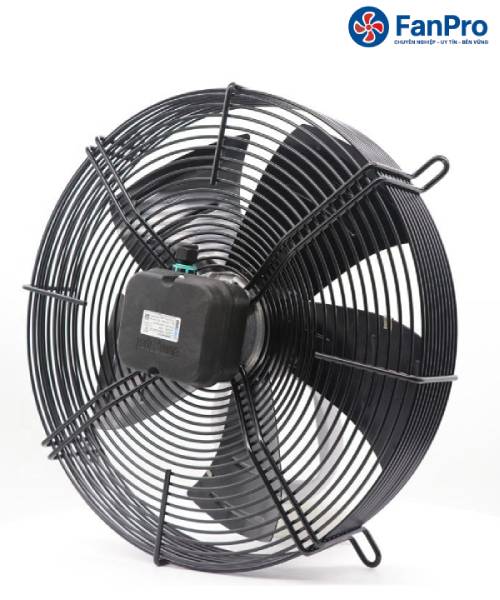

Quạt giải nhiệt dàn nóng YWF4E-400S cho hệ thống làm lạnh
Trong hệ thống điều hòa không khí và làm lạnh công nghiệp, dàn nóng có nhiệm vụ đưa nhiệt từ môi chất lạnh ra môi trường bên ngoài. Để quá trình trao đổi nhiệt diễn ra hiệu quả, không khí cần được lưu thông qua bề mặt dàn theo đúng thiết kế. Khi quạt hoạt động không ổn định hoặc lưu lượng gió không đáp ứng yêu cầu, khả năng thải nhiệt của hệ thống có thể bị ảnh hưởng.
Quạt giải nhiệt dàn nóng YWF4E-400S là dòng quạt hướng trục có đường kính cánh 400mm, thường được sử dụng trong các ứng dụng dàn ngưng tụ, thiết bị lạnh và hệ thống trao đổi nhiệt phù hợp. Phiên bản phổ biến sử dụng nguồn điện 220V một pha, công suất tham khảo 165W, tốc độ quay 1.360 vòng/phút và lưu lượng gió khoảng 3.861m³/h.
So với các model có đường kính cánh nhỏ hơn, YWF4E-400S có kích thước lớn hơn và được cân nhắc khi thiết bị cần lưu lượng không khí phù hợp với yêu cầu giải nhiệt. Tuy nhiên, không nên chỉ dựa vào đường kính cánh để quyết định khả năng thay thế. Công suất, tốc độ quay, hướng gió, kích thước khung và vị trí lắp đặt đều cần được kiểm tra.
Đối với doanh nghiệp đang bảo trì hoặc thay thế quạt cho dàn nóng, việc lựa chọn đúng model giúp hạn chế phát sinh do sai kích thước hoặc khác biệt về đặc tính vận hành. Nếu chưa có đầy đủ thông số, nên đối chiếu tem quạt cũ, catalogue thiết bị và thông tin từ nhà cung cấp trước khi đặt hàng.

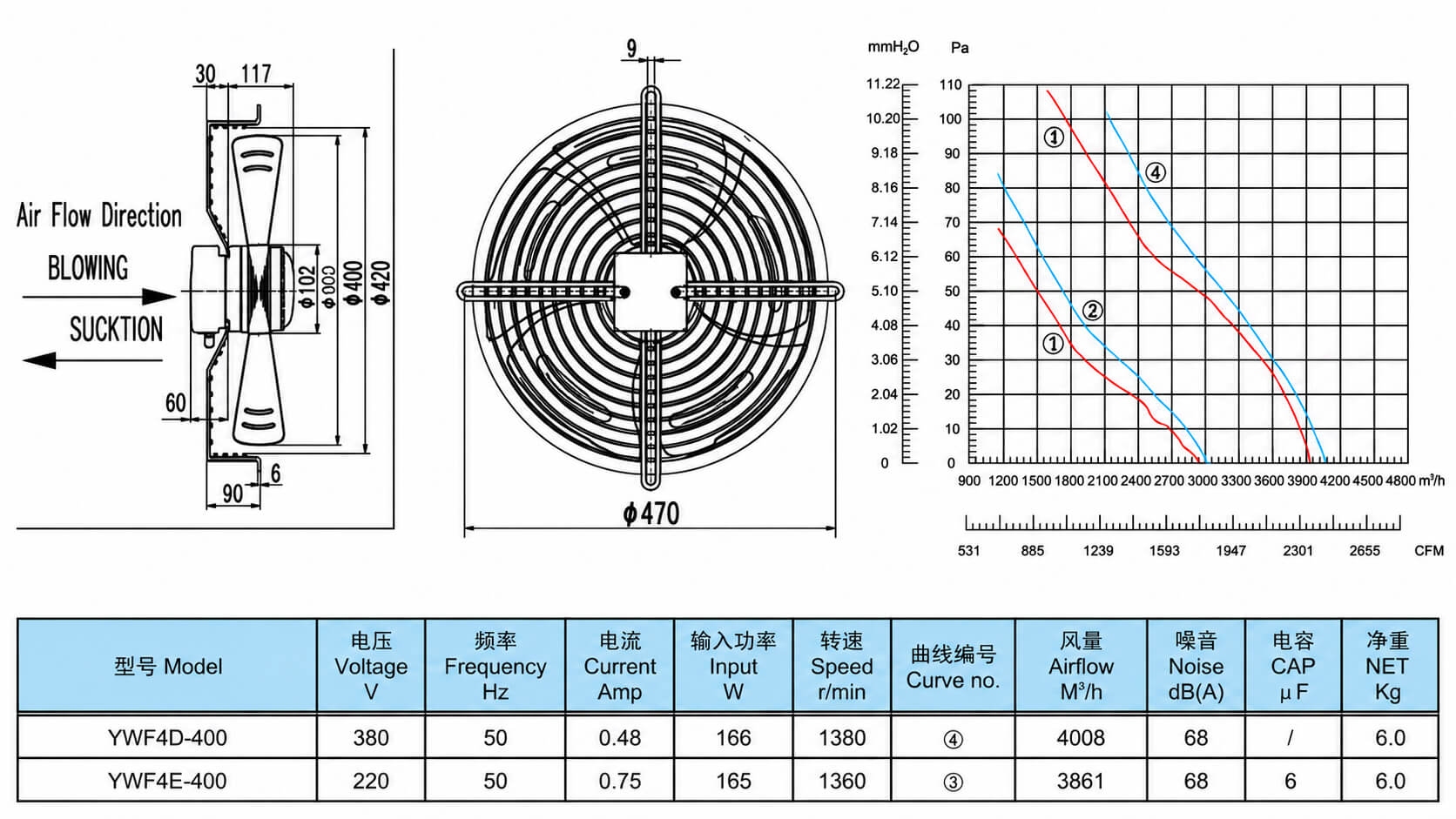

Thông số kỹ thuật của YWF4E-400S
Bảng thông số dưới đây dựa trên dữ liệu công khai của model YWF4E-400S. Các phiên bản khác nhau về nhà sản xuất hoặc cấu hình động cơ có thể có thông số khác biệt, vì vậy cần xác nhận theo đúng sản phẩm thực tế.
| Thông số | Giá trị tham khảo |
|---|---|
| Model | YWF4E-400S |
| Loại quạt | Quạt hướng trục giải nhiệt |
| Đường kính cánh | 400mm |
| Số lượng cánh | 5 cánh |
| Điện áp | 220V AC |
| Số pha | 1 pha |
| Tần số | 50Hz |
| Công suất điện | 165W |
| Tốc độ quay | 1.360 vòng/phút |
| Lưu lượng gió | 3.861m³/h |
| Độ ồn | Khoảng 68dB(A) |
| Khối lượng | Khoảng 6kg |
Lưu ý: Một số phiên bản YWF4E-400S của các nhà sản xuất khác có công suất hoặc lưu lượng khác nhau. Không nên sử dụng thông số của một phiên bản để mặc định cho tất cả sản phẩm cùng tên model. Khi cần thay thế, hãy xác nhận cả mã đầy đủ trên nhãn động cơ và kích thước lắp đặt.
Kết cấu quạt hướng trục và khả năng lưu thông không khí
Cánh quạt 400mm tạo luồng khí qua dàn trao đổi nhiệt
Đường kính cánh 400mm là thông số quan trọng khi lựa chọn quạt cho dàn nóng hoặc thiết bị trao đổi nhiệt. Cánh quạt quay tạo ra dòng không khí theo phương trục, hỗ trợ đưa không khí qua bề mặt dàn theo hướng hút hoặc thổi được thiết kế.
Trong hệ thống lạnh, hiệu quả giải nhiệt không chỉ phụ thuộc vào quạt mà còn liên quan đến tình trạng của dàn trao đổi nhiệt, khoảng trống hút xả và cách bố trí thiết bị. Nếu bề mặt dàn bám bụi hoặc luồng khí bị cản trở, hiệu quả thải nhiệt có thể giảm ngay cả khi quạt vẫn hoạt động.
Vì vậy, khi kiểm tra một hệ thống có dấu hiệu giải nhiệt kém, nên đánh giá cả quạt, dàn trao đổi nhiệt và đường lưu thông không khí thay vì chỉ tập trung vào động cơ.
Thiết kế hướng trục phù hợp với ứng dụng giải nhiệt
Quạt hướng trục vận chuyển không khí chủ yếu dọc theo trục quay của cánh. Kiểu kết cấu này được sử dụng phổ biến trong các thiết bị cần tạo lưu lượng gió qua dàn nóng, dàn ngưng tụ và một số hệ thống thông gió.
YWF4E-400S cần được lắp theo đúng hướng hút hoặc thổi mà thiết bị yêu cầu. Nếu hướng gió không phù hợp, luồng khí có thể không đi qua dàn theo phương án thiết kế, khiến hiệu quả trao đổi nhiệt bị ảnh hưởng.
Trước khi thay thế, nên kiểm tra chiều quay, hướng gió và cách lắp quạt cũ. Không nên suy luận hướng thổi chỉ dựa vào hình dáng cánh hoặc vị trí đặt động cơ.
Động cơ và kết cấu lắp đặt cần tương thích
Đối với quạt giải nhiệt, động cơ phải phù hợp với nguồn điện, chế độ vận hành và điều kiện môi trường. Phiên bản YWF4E-400S phổ biến sử dụng điện áp 220V một pha, thuận tiện cho nhiều thiết bị lạnh thương mại và công nghiệp có nguồn cấp tương ứng.
Tuy nhiên, người mua cần phân biệt model YWF4E với các biến thể khác như YWF4D. Những ký hiệu này có thể liên quan đến cấu hình điện và đặc tính của phiên bản, vì vậy không nên thay thế trực tiếp khi chưa kiểm tra nhãn máy.
Ngoài thông số điện, cần kiểm tra kích thước khung, khoảng cách lỗ bắt vít, chiều sâu lắp đặt và khoảng hở giữa cánh với lưới bảo vệ. Những chi tiết này giúp bảo đảm quạt lắp đúng vị trí và không cọ vào các bộ phận xung quanh.
Ứng dụng của quạt YWF4E-400S trong hệ thống lạnh
Giải nhiệt dàn nóng điều hòa
Dàn nóng cần thải nhiệt ra môi trường trong quá trình hệ thống điều hòa hoạt động. Quạt hướng trục hỗ trợ tạo luồng không khí đi qua bề mặt trao đổi nhiệt, góp phần duy trì điều kiện vận hành theo thiết kế.
YWF4E-400S có thể được xem xét cho những thiết bị có yêu cầu tương thích về kích thước và thông số kỹ thuật. Trước khi thay thế quạt cũ, cần xác nhận lưu lượng yêu cầu, công suất, tốc độ quay và cách lắp đặt để tránh chọn thiết bị chỉ giống nhau về đường kính.
Hệ thống dàn ngưng tụ và kho lạnh
Trong hệ thống lạnh công nghiệp, dàn ngưng tụ có nhiệm vụ thải nhiệt từ môi chất lạnh. Quạt giải nhiệt là bộ phận hỗ trợ quá trình trao đổi nhiệt giữa dàn và không khí bên ngoài.
YWF4E-400S có thể được cân nhắc khi thông số của quạt phù hợp với thiết kế cụm ngưng tụ. Tuy nhiên, cần phân biệt quạt giải nhiệt dàn nóng với quạt dàn lạnh tuần hoàn không khí trong kho. Hai loại thiết bị có nhiệm vụ và điều kiện làm việc khác nhau, không nên thay thế cho nhau chỉ dựa trên kích thước cánh.
Thiết bị trao đổi nhiệt và hệ thống làm mát
Một số thiết bị làm mát công nghiệp sử dụng quạt hướng trục để tăng cường lưu thông không khí qua bề mặt trao đổi nhiệt. Trong trường hợp này, việc lựa chọn YWF4E-400S cần dựa trên lưu lượng yêu cầu, sức cản của hệ thống và điều kiện lắp đặt.
Nếu thiết bị có lưới bảo vệ, khung dẫn hướng hoặc khoảng không gian lắp đặt riêng, cần kiểm tra để bảo đảm cánh quạt không bị cản trở khi vận hành. Đồng thời, nên xác nhận khả năng chịu nhiệt và điều kiện môi trường theo thông số của nhà sản xuất.
Cách lựa chọn đúng quạt giải nhiệt YWF4E-400S
Đối chiếu điện áp và công suất
Trước khi đặt mua, hãy xác nhận nguồn điện của thiết bị hiện có. YWF4E-400S phổ biến sử dụng nguồn 220V một pha, nhưng không nên chỉ dựa vào tên model để đấu nối.
Công suất điện cũng cần được đối chiếu với tem động cơ. Các phiên bản có cùng tên model có thể được công bố với thông số khác nhau tùy nhà sản xuất. Nếu thiết bị đang dùng quạt có công suất hoặc tốc độ khác, cần xác định nguyên nhân trước khi lựa chọn phương án thay thế.
Kiểm tra lưu lượng gió theo yêu cầu của dàn
Lưu lượng gió là một trong những yếu tố ảnh hưởng đến khả năng thải nhiệt. Mức 3.861m³/h là giá trị tham khảo được công bố cho một số phiên bản YWF4E-400S, không nên mặc định là thông số chung cho mọi sản phẩm.
Nếu hệ thống yêu cầu lưu lượng cụ thể, hãy sử dụng dữ liệu của đúng mã động cơ và điều kiện làm việc. Chọn quạt có lưu lượng không phù hợp có thể làm thay đổi hiệu quả trao đổi nhiệt của thiết bị.
Xác nhận kích thước lắp đặt
Đường kính cánh 400mm không đồng nghĩa với kích thước phủ bì của toàn bộ quạt. Cần kiểm tra kích thước khung, khoảng cách lỗ bắt vít và chiều sâu lắp đặt trước khi mua.
Với thiết bị thay thế, ảnh chụp tem quạt cũ và vị trí lắp có thể giúp đối chiếu model nhanh hơn. Nếu có bản vẽ hoặc catalogue của dàn nóng, nên sử dụng tài liệu đó làm căn cứ để lựa chọn.
Kiểm tra hướng gió và chiều quay
Quạt cần hoạt động theo đúng hướng hút hoặc thổi mà nhà sản xuất thiết bị quy định. Lắp sai hướng có thể làm giảm lưu lượng khí qua dàn hoặc khiến luồng khí không đi theo phương án thiết kế.
Khi thay quạt, nên ghi nhận hướng gió của thiết bị cũ và xác nhận lại với đơn vị cung cấp. Không nên tự suy luận hướng gió chỉ từ cách nhìn cánh quạt.
Dấu hiệu quạt dàn nóng cần kiểm tra hoặc thay thế
Nếu quạt không quay, quay chậm, phát ra tiếng ồn bất thường hoặc rung mạnh, cần kiểm tra nguồn điện và tình trạng cơ khí trước khi tiếp tục vận hành. Nguyên nhân có thể liên quan đến động cơ, tụ điện nếu có, ổ bi, dây dẫn hoặc vật cản tại vùng cánh.
Trong trường hợp hệ thống lạnh giải nhiệt kém, không nên mặc định quạt là nguyên nhân duy nhất. Dàn bám bụi, luồng khí bị che chắn hoặc các vấn đề khác của hệ thống cũng có thể ảnh hưởng đến hiệu quả trao đổi nhiệt.
Nếu xác định cần thay quạt, hãy lựa chọn model tương thích với thiết kế ban đầu. Việc thay đúng thông số giúp hạn chế sai lệch về lưu lượng, tốc độ và kích thước lắp đặt, đồng thời giảm nguy cơ phải tháo lắp lại sau khi đưa thiết bị vào sử dụng.
Hướng dẫn lắp đặt và bảo dưỡng quạt
Trước khi tháo quạt cũ hoặc lắp quạt mới, cần ngắt nguồn điện và bảo đảm thiết bị đã được cô lập an toàn. Việc đấu nối nên được thực hiện bởi người có chuyên môn, đặc biệt khi cần kiểm tra sơ đồ dây hoặc các linh kiện điện liên quan.
Khi lắp đặt, cần cố định chắc chắn khung quạt, bảo đảm cánh không cọ vào lưới bảo vệ và không bị cản trở bởi các chi tiết xung quanh. Kiểm tra hướng gió trước khi đưa hệ thống vào vận hành chính thức.
Trong quá trình bảo dưỡng, nên vệ sinh bụi bẩn trên cánh và lưới, kiểm tra các điểm bắt vít và dây điện. Không để nước hoặc hóa chất vệ sinh không phù hợp xâm nhập vào động cơ. Nếu xuất hiện rung, tiếng ồn hoặc dấu hiệu quá nhiệt bất thường, cần ngừng sử dụng để kiểm tra.
Đối với hệ thống lạnh hoạt động liên tục, nên kết hợp kiểm tra quạt với việc vệ sinh dàn trao đổi nhiệt và đánh giá luồng khí. Bảo trì đồng bộ giúp phát hiện sớm các vấn đề ảnh hưởng đến hiệu quả giải nhiệt.
Mua quạt giải nhiệt dàn nóng YWF4E-400S tại Hưng Đức Phát
Khi tìm mua quạt giải nhiệt dàn nóng YWF4E-400S, người mua nên yêu cầu xác nhận đúng mã sản phẩm, điện áp, công suất, tốc độ quay, lưu lượng gió và kích thước lắp đặt. Nếu dùng để thay thế quạt cũ, hãy cung cấp ảnh tem máy và ảnh vị trí lắp để đơn vị cung cấp đối chiếu.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát trong công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các nhóm sản phẩm phục vụ nhà xưởng và thiết bị kỹ thuật.
Đối với YWF4E-400S, nên xác nhận thông số của đúng phiên bản trước khi đặt hàng, nhất là khi thiết bị yêu cầu lưu lượng hoặc tốc độ quay cụ thể. Việc đối chiếu đầy đủ giúp hạn chế nhầm lẫn giữa các biến thể và giảm chi phí phát sinh do chọn sai thiết bị.
Câu hỏi thường gặp về YWF4E-400S
Quạt YWF4E-400S sử dụng điện áp bao nhiêu?
Phiên bản phổ biến sử dụng điện áp 220V AC, một pha, 50Hz. Cần kiểm tra nhãn động cơ thực tế trước khi đấu nối.
Công suất của quạt YWF4E-400S là bao nhiêu?
Một số tài liệu công khai ghi công suất 165W. Tuy nhiên, thông số có thể khác nhau theo phiên bản, vì vậy nên xác nhận theo tem máy hoặc catalogue của đúng sản phẩm.
Lưu lượng gió của YWF4E-400S là bao nhiêu?
Lưu lượng tham khảo được công bố ở mức 3.861m³/h cho một số phiên bản. Cần kiểm tra thông số thực tế nếu quạt được sử dụng trong hệ thống có yêu cầu lưu lượng cụ thể.
YWF4E-400S có thể thay thế trực tiếp cho quạt cũ không?
Chỉ nên thay trực tiếp khi các thông số điện, lưu lượng, tốc độ quay, hướng gió và kích thước lắp đặt tương thích. Không nên lựa chọn chỉ dựa vào đường kính cánh 400mm.
Có thể dùng YWF4E-400S cho cả dàn nóng và dàn lạnh không?
Khả năng sử dụng phụ thuộc vào thiết kế và yêu cầu kỹ thuật của thiết bị. Cần xác nhận lưu lượng, hướng gió, điều kiện làm việc và cách lắp đặt trước khi sử dụng cho một ứng dụng cụ thể.
Kết luận
Quạt giải nhiệt dàn nóng YWF4E-400S là dòng quạt hướng trục đường kính cánh 400mm, được sử dụng trong các ứng dụng dàn ngưng tụ, thiết bị lạnh và hệ thống trao đổi nhiệt phù hợp. Phiên bản phổ biến sử dụng nguồn điện 220V một pha, công suất tham khảo 165W và lưu lượng gió khoảng 3.861m³/h.
Để lựa chọn chính xác, cần đối chiếu model, nguồn điện, công suất, lưu lượng, tốc độ quay, hướng gió và kích thước lắp đặt. Xác nhận thông số của đúng phiên bản trước khi đặt mua sẽ giúp hạn chế nhầm lẫn và hỗ trợ thiết bị vận hành đúng yêu cầu.

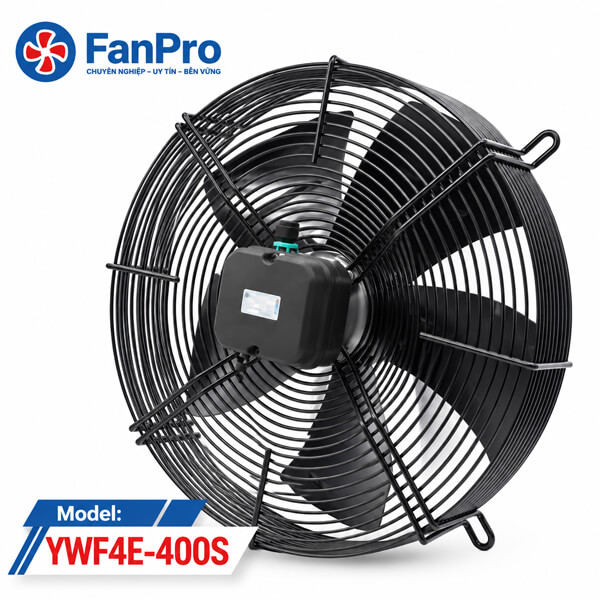

Quạt giải nhiệt dàn nóng Fanpro YWF4E-400S là dòng quạt hướng trục đường kính cánh 400mm, sử dụng điện áp 220V, được thiết kế để hỗ trợ tản nhiệt cho dàn ngưng tụ, hệ thống lạnh và các thiết bị công nghiệp. Sản phẩm có kết cấu gọn, thuận tiện lắp đặt tại những vị trí cần tăng cường lưu thông không khí qua bộ trao đổi nhiệt.
Khách hàng có thể tham khảo thêm các dòng quạt làm mát dàn ngưng để lựa chọn theo công suất, lưu lượng và kích thước. Nếu cần đường kính nhỏ hơn, có thể tìm hiểu Fanpro YWF4E-350S phi 350mm; với nhu cầu sử dụng quạt lớn hơn, Fanpro YWF4E-450S phi 450mm là model tiếp theo đáng so sánh.
