| Model | Đường kính cánh (mm) | Điện áp (V) | Công suất (W) | Dòng điện (A) | Lưu lượng gió (m³/h) | Độ ồn (dB) | Tốc độ (rpm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|
| YWF4E-250S | 250 | 220 | 60 | 0.30 | ~1.200 – 1.400 | 55 | 1300 | 3.2 |
| YWF4E-300S | 300 | 220 | 90 | 0.45 | ~2.000 – 2.400 | 58 | 1350 | 4.0 |
| YWF4E-350S | 350 | 220 | 120 | 0.55 | ~3.000 – 3.500 | 60 | 1350 | 5.5 |
| YWF4E-400S | 400 | 220 | 160 | 0.75 | ~4.500 – 5.000 | 62 | 1350 | 6.5 |
| YWF4E-450S | 450 | 220 | 200 | 0.95 | ~6.000 – 6.800 | 65 | 1350 | 7.5 |
| YWF4E-500S | 500 | 220/380 | 250 | 1.20 | ~8.000 – 9.000 | 68 | 1350 | 10.5 |
| YWF4E-550S | 550 | 220/380 | 370 | 1.70 | ~10.000 – 11.500 | 70 | 1350 | 13.5 |
| YWF4E-600S | 600 | 220/380 | 550 | 2.50 | ~13.000 – 15.000 | 73 | 1350 | 16.5 |
| YWF4E-630S | 630 | 220/380 | 750 | 3.40 | ~16.000 – 18.000 | 75 | 1350 | 19.0 |
| YWF4E-700S | 700 | 220/380 | 1100 | 5.20 | ~20.000 – 22.000 | 78 | 1350 | 25.0 |

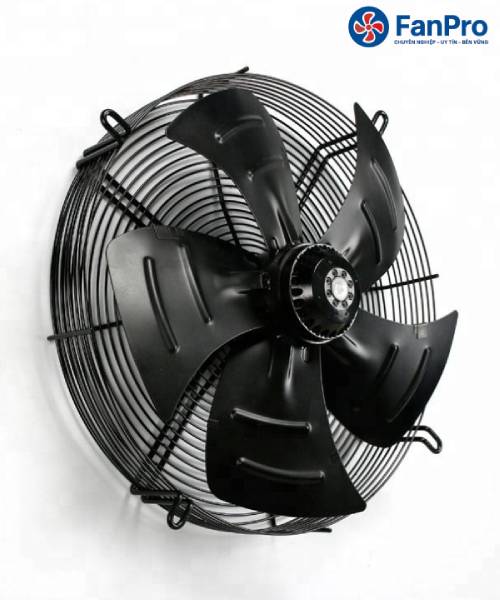

Tổng quan về quạt giải nhiệt dàn nóng YWF4E-600S
Trong các hệ thống làm lạnh công nghiệp, dàn ngưng tụ và thiết bị điều hòa công suất lớn cần duy trì luồng không khí lưu thông phù hợp để hỗ trợ quá trình thải nhiệt. Quạt giải nhiệt dàn nóng YWF4E-600S là dòng quạt hướng trục có đường kính cánh danh nghĩa 600 mm, được thiết kế cho những ứng dụng cần lưu lượng gió lớn và khả năng vận hành phù hợp với điều kiện làm việc của thiết bị.
Model YWF4E-600S thuộc dòng quạt hướng trục Weiguang, được sử dụng trong nhiều ứng dụng liên quan đến thiết bị lạnh, kho lạnh, máy làm lạnh nước và cụm ngưng tụ. Với thiết kế tạo dòng khí theo phương trục, quạt có thể hỗ trợ đưa không khí qua bề mặt trao đổi nhiệt theo cấu hình lắp đặt của hệ thống.
Khi lựa chọn quạt YWF4E-600S, doanh nghiệp cần quan tâm đến nhiều yếu tố hơn đường kính cánh. Công suất động cơ, tốc độ quay, lưu lượng gió, nguồn điện, hướng hút hoặc thổi và kích thước lắp đặt đều ảnh hưởng đến khả năng tương thích. Việc xác định đúng phiên bản trước khi đặt hàng giúp hạn chế sai lệch thông số và giảm rủi ro khi thay thế quạt cũ.
Thông số kỹ thuật quạt YWF4E-600S
Dưới đây là thông số tham khảo của phiên bản Weiguang YWF4E-600S-137/70 theo tài liệu nhà sản xuất. Cần phân biệt mã đầy đủ này với các biến thể khác trong cùng dòng.
| Thông số | Giá trị tham khảo |
|---|---|
| Model | YWF4E-600S |
| Mã phiên bản đối chiếu | YWF4E-600S-137/70 |
| Loại quạt | Quạt hướng trục |
| Đường kính cánh | 600 mm |
| Số cánh | 5 cánh |
| Điện áp định mức | 220–240V AC, 1 pha |
| Tần số | 50Hz |
| Công suất đầu vào | 700W |
| Dòng điện định mức | 3,20A |
| Tốc độ quay | 1.360 vòng/phút |
| Lưu lượng gió tối đa | 9.961 m³/h |
| Độ ồn tham khảo | 74 dB(A) |
| Cấp bảo vệ | IP54 |
| Cấp cách điện | F |
| Nhiệt độ môi trường làm việc | -30°C đến +60°C |
| Hướng gió | Hút hoặc thổi tùy cấu hình |
Thông số trên được đối chiếu từ tài liệu của nhà sản xuất Weiguang cho phiên bản 50Hz. Tài liệu cũng thể hiện cấu hình 50/60Hz có thông số công suất, tốc độ quay và lưu lượng gió khác. Vì vậy, bảng này không nên được áp dụng mặc định cho mọi sản phẩm chỉ mang tên YWF4E-600S.
Đặc điểm nổi bật của quạt hướng trục YWF4E-600S
Cánh quạt đường kính 600 mm
Đường kính cánh 600 mm là một trong những thông số quan trọng khi lựa chọn quạt cho hệ thống trao đổi nhiệt có nhu cầu lưu thông gió lớn. Kích thước này giúp xác định nhóm quạt cần tìm và hỗ trợ quá trình đối chiếu với thiết bị đang sử dụng.
Tuy nhiên, đường kính cánh không đồng nghĩa với kích thước tổng thể của quạt. Khi lắp đặt hoặc thay thế, cần kiểm tra đường kính khung, khoảng cách lỗ bắt bulông, chiều sâu lắp đặt và khoảng trống dành cho cánh quay. Việc đo đúng kích thước giúp hạn chế tình trạng mua đúng cỡ cánh nhưng không phù hợp với khung máy.
Lưu lượng gió đáp ứng nhu cầu trao đổi nhiệt
Với lưu lượng gió tối đa tham khảo 9.961 m³/h ở phiên bản 50Hz, YWF4E-600S có thể được xem xét cho những thiết bị cần đưa lượng không khí lớn qua bề mặt trao đổi nhiệt.
Lưu lượng thực tế phụ thuộc vào điều kiện làm việc của quạt và trở lực của hệ thống. Dàn trao đổi nhiệt bám bụi, lưới bảo vệ, khoảng cách lắp đặt hoặc đường đi của không khí đều có thể ảnh hưởng đến hiệu quả lưu thông gió.
Do đó, khi lựa chọn quạt giải nhiệt dàn nóng 600mm, cần đánh giá thông số lưu lượng cùng yêu cầu của thiết bị, thay vì chỉ căn cứ vào giá trị tối đa trong catalogue.
Động cơ phù hợp với cấu hình điện của thiết bị
Phiên bản YWF4E-600S-137/70 được đối chiếu sử dụng nguồn điện một pha 220–240V AC ở tần số 50Hz. Công suất đầu vào 700W và dòng điện định mức 3,20A là những thông số quan trọng khi kiểm tra khả năng đáp ứng của hệ thống điện.
Khi thay thế quạt cũ, cần so sánh điện áp, tần số, dòng điện và sơ đồ đấu dây. Không nên chỉ dựa vào hình dạng động cơ hoặc tên model để xác định khả năng đấu nối trực tiếp.
Kết cấu phù hợp với nhiều ứng dụng làm lạnh
Dòng quạt hướng trục YWF được ứng dụng trong các thiết bị lạnh và trao đổi nhiệt. Theo tài liệu nhà sản xuất, nhóm sản phẩm này có thể sử dụng cho thiết bị bảo quản lạnh tại siêu thị, kho lạnh, máy làm đá, chiller, dàn ngưng tụ, dàn bay hơi và hệ thống điều hòa không khí.
Việc sử dụng YWF4E-600S trong một thiết bị cụ thể vẫn cần căn cứ vào thiết kế của nhà sản xuất thiết bị, yêu cầu lưu lượng gió và điều kiện lắp đặt thực tế.
Ứng dụng của quạt giải nhiệt dàn nóng YWF4E-600S
Hệ thống dàn nóng và dàn ngưng tụ
Dàn nóng và dàn ngưng tụ cần trao đổi nhiệt với môi trường để hệ thống lạnh hoạt động theo thiết kế. Quạt tạo dòng không khí đi qua bề mặt trao đổi nhiệt, hỗ trợ quá trình thải nhiệt của thiết bị.
Với nhóm hệ thống có yêu cầu lưu lượng gió lớn, YWF4E-600S có thể được xem xét nếu các thông số của phiên bản phù hợp với thiết kế dàn nóng.
Kho lạnh và thiết bị bảo quản thực phẩm
Trong kho lạnh, quạt là bộ phận quan trọng của các cụm thiết bị trao đổi nhiệt. Việc lựa chọn quạt phù hợp giúp duy trì luồng không khí theo yêu cầu vận hành của hệ thống.
Khi sử dụng quạt cho kho lạnh, cần kiểm tra nhiệt độ môi trường làm việc cho phép, hướng gió và khả năng lắp đặt. Không nên mặc định mọi vị trí trong hệ thống lạnh đều sử dụng cùng một loại quạt.
Máy làm lạnh nước và thiết bị chiller
Một số thiết bị chiller sử dụng quạt hướng trục để hỗ trợ quá trình thải nhiệt tại cụm trao đổi nhiệt. YWF4E-600S có thể được xem xét cho ứng dụng này khi đáp ứng yêu cầu kỹ thuật của thiết bị.
Trước khi lựa chọn, cần đối chiếu lưu lượng gió, công suất, kích thước khung và phương thức điều khiển của hệ thống hiện hữu.
Hệ thống điều hòa không khí công nghiệp
Trong các hệ thống điều hòa không khí, quạt giải nhiệt có nhiệm vụ tạo luồng khí qua khu vực được thiết kế để trao đổi nhiệt. Việc lựa chọn đúng model giúp hạn chế sai khác về đặc tính vận hành và kích thước lắp đặt.
YWF4E-600S không phải lựa chọn mặc định cho mọi thiết bị điều hòa. Cần xác định yêu cầu của cụm máy và thông số quạt được nhà sản xuất quy định.
Cách chọn đúng quạt YWF4E-600S khi thay thế
Xác nhận mã đầy đủ trên tem sản phẩm
Tên YWF4E-600S cho biết nhóm model, nhưng phần hậu tố phía sau có thể cung cấp thông tin quan trọng về cấu hình. Khi thay quạt cũ, người mua nên chụp rõ nhãn động cơ và ghi lại toàn bộ ký hiệu.
Nếu không còn tem, nên chuẩn bị ảnh tổng thể quạt, vị trí lắp đặt, kích thước khung và thông tin nguồn điện. Những dữ liệu này giúp quá trình đối chiếu chính xác hơn.
Kiểm tra lưu lượng gió theo yêu cầu thiết kế
Lưu lượng gió cần đáp ứng yêu cầu của dàn trao đổi nhiệt và điều kiện vận hành. Nếu thay quạt trong một hệ thống đang hoạt động ổn định, nên sử dụng thông số quạt cũ hoặc tài liệu kỹ thuật của thiết bị làm cơ sở.
Không nên tự chọn phiên bản chỉ vì có lưu lượng gió cao hơn. Sự khác biệt về tốc độ quay, đặc tính dòng khí và trở lực có thể ảnh hưởng đến hiệu quả vận hành của toàn hệ thống.
Đối chiếu nguồn điện và thiết bị bảo vệ
Với phiên bản tham khảo 50Hz, quạt có công suất 700W và dòng điện định mức 3,20A. Khi lắp đặt, cần xác nhận thông số thực tế trên nhãn động cơ, kiểm tra khả năng đáp ứng của dây dẫn và thiết bị bảo vệ.
Nếu thông số điện của quạt mới khác quạt cũ, cần đánh giá trước khi đấu nối. Việc lắp đặt nên do người có chuyên môn thực hiện theo hướng dẫn của nhà sản xuất.

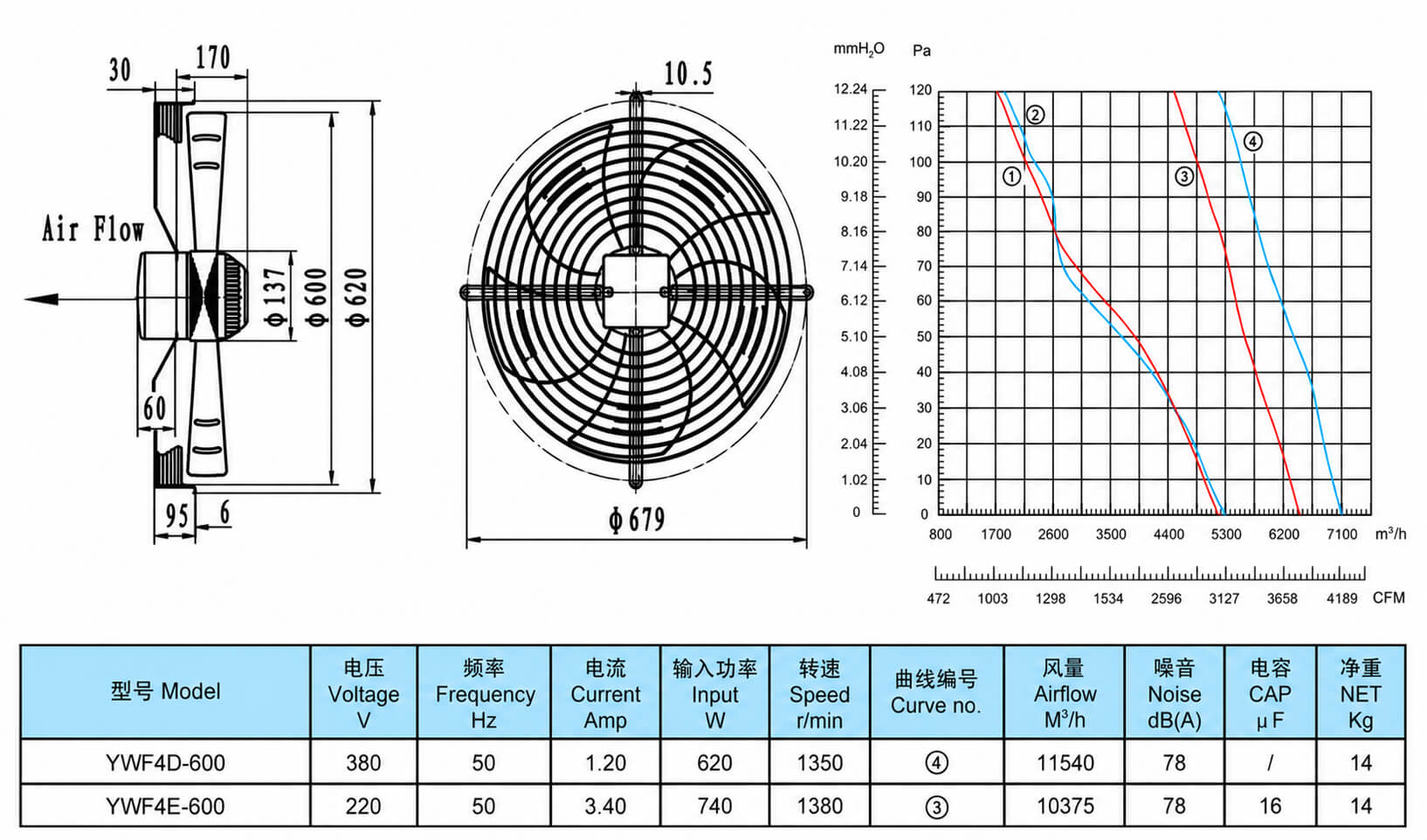

Đo kích thước lắp đặt trước khi đặt hàng
Ngoài đường kính cánh 600 mm, cần kiểm tra:
- Kích thước ngoài của khung quạt.
- Khoảng cách giữa các lỗ bắt bulông.
- Chiều sâu và khoảng trống lắp đặt.
- Vị trí hộp đấu nối điện.
- Hướng hút hoặc thổi theo yêu cầu của thiết bị.
Đặc biệt, nếu quạt được lắp trong khung có sẵn, sai lệch về kích thước có thể làm tăng thời gian thi công hoặc yêu cầu điều chỉnh giá đỡ.
Hướng dẫn lắp đặt và bảo dưỡng
Trước khi lắp đặt, cần ngắt nguồn điện và kiểm tra khung đỡ, các điểm bắt bulông cùng khoảng trống quanh cánh quạt. Quạt phải được cố định chắc chắn, không bị lệch và không có vật cản trong vùng quay.
Sau khi lắp xong, cần kiểm tra hướng gió, chiều quay, độ rung và tiếng ồn. Nếu xuất hiện tiếng va chạm, rung mạnh hoặc dấu hiệu động cơ hoạt động bất thường, cần dừng thiết bị để kiểm tra nguyên nhân.
Trong quá trình sử dụng, nên thực hiện bảo dưỡng theo điều kiện môi trường và lịch bảo trì của thiết bị:
- Vệ sinh bụi bẩn trên cánh quạt và bề mặt trao đổi nhiệt.
- Kiểm tra độ chắc chắn của khung và các mối ghép.
- Quan sát tình trạng dây điện, đầu nối và các chi tiết bảo vệ.
- Theo dõi tiếng ồn, độ rung và dấu hiệu quá nhiệt.
- Kiểm tra hoạt động của quạt theo lịch bảo dưỡng định kỳ.
Bụi bẩn tích tụ có thể cản trở luồng khí và làm giảm hiệu quả trao đổi nhiệt. Vì vậy, việc vệ sinh thường xuyên đặc biệt cần thiết trong môi trường có nhiều bụi hoặc hệ thống vận hành liên tục.
Mọi thao tác kiểm tra bên trong động cơ và hệ thống điện phải được thực hiện sau khi đã cô lập nguồn điện, bởi người có chuyên môn phù hợp.
Câu hỏi thường gặp về quạt YWF4E-600S
Quạt YWF4E-600S có đường kính cánh bao nhiêu?
Model này có đường kính cánh danh nghĩa 600 mm. Khi thay thế, cần kiểm tra thêm kích thước khung và khoảng cách lỗ lắp để bảo đảm tương thích với thiết bị hiện hữu.
Công suất quạt YWF4E-600S là bao nhiêu?
Theo tài liệu nhà sản xuất cho phiên bản YWF4E-600S-137/70 ở tần số 50Hz, công suất đầu vào là 700W. Các cấu hình khác có thể có thông số khác nhau, vì vậy cần kiểm tra mã đầy đủ trước khi đặt hàng.
Lưu lượng gió của quạt đạt bao nhiêu?
Phiên bản YWF4E-600S-137/70 ở 50Hz có lưu lượng gió tối đa được công bố là 9.961 m³/h. Lưu lượng thực tế có thể thay đổi theo điều kiện làm việc và trở lực của hệ thống.
Quạt YWF4E-600S sử dụng điện áp bao nhiêu?
Phiên bản được đối chiếu sử dụng điện áp 220–240V AC, một pha, ở tần số 50Hz. Cần kiểm tra nhãn động cơ của sản phẩm thực tế để tránh nhầm với các cấu hình khác.
Có thể dùng YWF4E-600S để thay quạt dàn nóng cũ không?
Có thể xem xét nếu quạt mới đáp ứng yêu cầu của thiết bị. Cần đối chiếu mã model, nguồn điện, công suất, tốc độ quay, lưu lượng gió, hướng gió và kích thước lắp đặt. Chỉ có cùng đường kính cánh là chưa đủ để xác nhận khả năng thay thế.
Lựa chọn quạt giải nhiệt phù hợp cho hệ thống công nghiệp
Quạt giải nhiệt dàn nóng YWF4E-600S là dòng quạt hướng trục đường kính cánh 600 mm, phù hợp để xem xét cho những ứng dụng làm lạnh và trao đổi nhiệt cần lưu lượng gió lớn. Để lựa chọn đúng sản phẩm, người mua cần xác nhận mã phiên bản, thông số động cơ và kích thước lắp đặt trước khi chốt đơn hàng.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các dòng sản phẩm phục vụ hệ thống của mình.
Trước khi đặt hàng, hãy xác nhận thông số của đúng phiên bản YWF4E-600S, đặc biệt là công suất, dòng điện, lưu lượng gió và hướng gió. Việc đối chiếu kỹ thuật từ đầu giúp hạn chế sai lệch khi lắp đặt và bảo đảm quạt phù hợp với điều kiện vận hành thực tế.

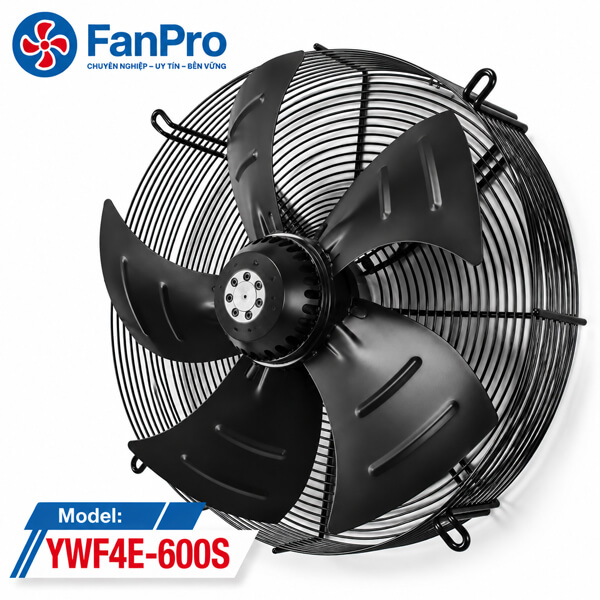

Quạt giải nhiệt dàn nóng Fanpro YWF4E-600S là dòng quạt hướng trục có đường kính cánh 600mm, được sử dụng để hỗ trợ lưu thông không khí và giải phóng nhiệt tại dàn ngưng tụ, kho lạnh, hệ thống làm lạnh và các thiết bị trao đổi nhiệt công nghiệp. Sản phẩm thích hợp cho nhu cầu lắp đặt hoặc thay thế quạt dàn nóng theo yêu cầu về kích thước, điện áp và lưu lượng gió thực tế.
Khách hàng có thể tham khảo thêm các mẫu quạt làm mát dàn ngưng công nghiệp để lựa chọn thiết bị phù hợp. Nếu cần đường kính nhỏ hơn, có thể tìm hiểu quạt giải nhiệt Fanpro YWF4E-550S phi 550mm; đối với hệ thống cần quạt lớn hơn, Fanpro YWF4E-630S phi 630mm là model tiếp theo đáng so sánh. Ngoài ra, có thể tham khảo Soffnet 4E-600 để lựa chọn giữa các thương hiệu cùng kích thước.
