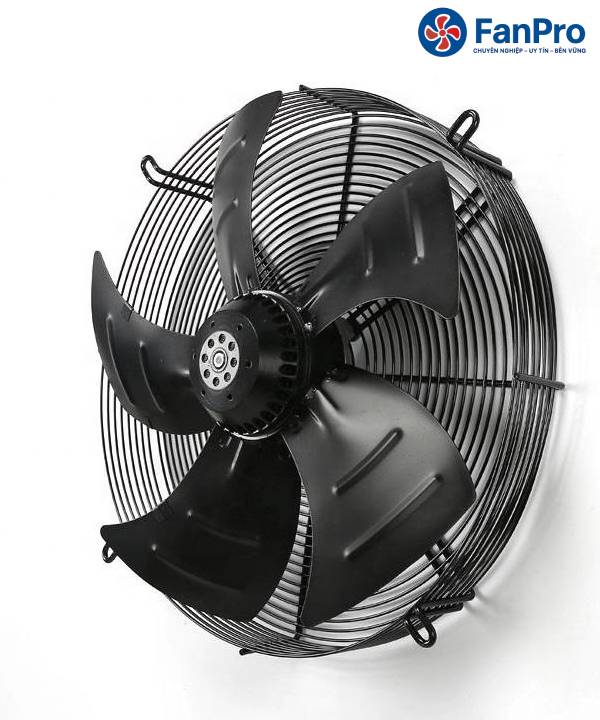

Tổng quan về quạt giải nhiệt dàn nóng YWF4E-550S
Trong các hệ thống làm lạnh công nghiệp, việc duy trì luồng không khí lưu thông qua dàn trao đổi nhiệt là yếu tố quan trọng giúp thiết bị thực hiện quá trình thải nhiệt theo thiết kế. Quạt giải nhiệt dàn nóng YWF4E-550S là dòng quạt hướng trục có đường kính cánh danh nghĩa 550 mm, được sử dụng trong các ứng dụng như dàn ngưng tụ, thiết bị điều hòa không khí, kho lạnh và hệ thống làm mát công nghiệp phù hợp.
Model này thuộc dòng quạt hướng trục YWF của Weiguang, sử dụng động cơ rôto ngoài theo cấu hình sản phẩm. Thiết kế hướng trục giúp tạo luồng không khí đi qua khu vực trao đổi nhiệt, đáp ứng nhu cầu lưu thông gió trong những thiết bị được thiết kế tương thích.
Đối với doanh nghiệp cần thay thế quạt cũ hoặc lựa chọn quạt cho hệ thống mới, quạt YWF4E-550S là model đáng cân nhắc khi yêu cầu về kích thước, lưu lượng gió và nguồn điện phù hợp. Tuy nhiên, tên model chưa đủ để xác định toàn bộ thông số. Người mua nên kiểm tra mã đầy đủ, đặc tính động cơ và hướng gió trước khi quyết định.
Thông số kỹ thuật quạt YWF4E-550S
Theo tài liệu của nhà sản xuất Weiguang, phiên bản YWF4E-550S-137/50 có cấu hình điện áp 220–240V, tần số 50Hz, công suất 550W, tốc độ quay 1.300 vòng/phút và lưu lượng gió danh nghĩa tối đa khoảng 8.452 m³/h. Một số bảng thông số thương mại ghi mức lưu lượng 8.510 m³/h, vì vậy cần căn cứ vào đúng phiên bản và tài liệu đi kèm hàng thực tế.
| Thông số | Giá trị tham khảo |
|---|---|
| Model | YWF4E-550S |
| Dòng sản phẩm | Quạt hướng trục YWF |
| Đường kính cánh | 550 mm |
| Số lượng cánh | 5 cánh ở phiên bản tham khảo |
| Điện áp | 220–240V AC, 1 pha |
| Tần số | 50Hz |
| Công suất | 550W |
| Dòng điện | 2,55A theo tài liệu phiên bản 50Hz |
| Tốc độ quay | 1.300 vòng/phút |
| Lưu lượng gió | Khoảng 8.452 m³/h theo tài liệu nhà sản xuất; một số bảng ghi 8.510 m³/h |
| Độ ồn | Khoảng 72 dB(A) theo bảng thông số tham khảo |
| Cấp bảo vệ | IP54 ở phiên bản được đối chiếu |
| Cấp cách điện | F ở phiên bản được đối chiếu |
| Nhiệt độ môi trường làm việc | -30°C đến +60°C theo tài liệu nhà sản xuất |
Lưu ý: Bảng trên dùng để tham khảo cấu hình YWF4E-550S-137/50, không đại diện cho mọi biến thể cùng dòng. Công suất, dòng điện và lưu lượng gió có thể khác khi mã hậu tố hoặc điều kiện vận hành thay đổi. Trước khi công bố thông số chính thức trên website, cần xác nhận theo tem động cơ và catalogue của sản phẩm thực tế.
Đặc điểm của dòng quạt hướng trục YWF4E-550S
Đường kính cánh 550 mm cho nhu cầu lưu thông gió lớn
Đường kính cánh 550 mm là thông số quan trọng khi lựa chọn quạt cho dàn nóng hoặc thiết bị trao đổi nhiệt. Kích thước này giúp xác định nhóm quạt cần tìm, nhưng không thể thay thế việc đo kích thước khung và vị trí lắp đặt.
Khi lựa chọn quạt thay thế, cần kiểm tra đường kính khung, khoảng cách lỗ bắt bulông, chiều sâu lắp đặt và khoảng trống cần thiết cho cánh quay. Việc đối chiếu đầy đủ sẽ giúp hạn chế tình trạng mua đúng đường kính cánh nhưng không lắp vừa thiết bị.
Động cơ rôto ngoài theo cấu hình dòng YWF
Quạt YWF4E-550S thuộc nhóm quạt sử dụng động cơ rôto ngoài theo cấu hình của nhà sản xuất. Kiểu kết cấu này được ứng dụng trong nhiều dòng quạt hướng trục phục vụ thiết bị lạnh và điều hòa không khí.
Tuy nhiên, khi kiểm tra hoặc thay thế động cơ, không nên chỉ dựa vào hình dạng bên ngoài. Các thông số điện, sơ đồ đấu dây và đặc tính vận hành của đúng phiên bản vẫn là căn cứ quan trọng để bảo đảm khả năng tương thích.
Lưu lượng gió cần được đánh giá cùng điều kiện làm việc
Lưu lượng gió tối đa trong catalogue thường được xác định theo điều kiện thử nghiệm nhất định. Khi quạt được lắp trên dàn trao đổi nhiệt hoặc trong cụm thiết bị có lưới bảo vệ, trở lực của hệ thống có thể làm thay đổi lưu lượng thực tế.
Vì vậy, khi lựa chọn quạt giải nhiệt dàn nóng 550mm, cần xem xét cả yêu cầu của thiết bị, đường đi của không khí và đặc tính vận hành của quạt. Chỉ lựa chọn theo một con số lưu lượng có thể dẫn đến sai lệch so với nhu cầu thực tế.
Ứng dụng của quạt giải nhiệt dàn nóng 550mm
Tùy cấu hình và yêu cầu thiết kế, YWF4E-550S có thể được xem xét sử dụng trong các hệ thống sau:
- Dàn nóng và dàn ngưng tụ: Tạo luồng không khí đi qua bề mặt trao đổi nhiệt, hỗ trợ quá trình thải nhiệt của thiết bị lạnh.
- Kho lạnh và hệ thống bảo quản lạnh: Phục vụ các cụm thiết bị lạnh có yêu cầu tương thích về kích thước và đặc tính quạt.
- Máy làm lạnh nước: Có thể sử dụng trong cụm trao đổi nhiệt của thiết bị chiller khi thông số phù hợp với thiết kế.
- Thiết bị điều hòa không khí: Hỗ trợ lưu thông không khí tại các vị trí sử dụng quạt hướng trục phù hợp.
- Thiết bị làm mát công nghiệp: Ứng dụng trong các cụm trao đổi nhiệt và thiết bị cần luồng gió theo phương trục.
- Bảo trì, thay thế quạt cũ: Là lựa chọn cần xem xét khi model mới đáp ứng yêu cầu về nguồn điện, kích thước, công suất và lưu lượng gió của hệ thống hiện hữu.
Không phải mọi dàn nóng hoặc máy làm lạnh đều sử dụng được YWF4E-550S. Trước khi đặt hàng, cần xác định rõ yêu cầu kỹ thuật của thiết bị và đối chiếu với thông số của quạt.
Những yếu tố cần kiểm tra trước khi mua YWF4E-550S
Xác nhận mã sản phẩm trên nhãn động cơ
Dòng YWF có nhiều kích thước và cấu hình khác nhau. Ngay cả khi cùng đường kính cánh 550 mm, phiên bản một pha và ba pha hoặc các cấu hình tốc độ khác nhau cũng có thể có thông số riêng.
Nếu quạt được mua để thay thế, nên chụp ảnh tem động cơ, ký hiệu model đầy đủ và vị trí lắp đặt. Đây là cách hữu ích để hạn chế nhầm lẫn giữa các phiên bản có hình dáng gần giống nhau.
Kiểm tra nguồn điện và khả năng đấu nối
Phiên bản YWF4E-550S được đề cập trong tài liệu tham khảo sử dụng nguồn điện một pha 220–240V AC. Tuy nhiên, dòng quạt YWF còn có những model khác sử dụng nguồn điện ba pha, vì vậy không nên suy luận nguồn điện chỉ từ đường kính cánh.
Trước khi đấu nối, cần kiểm tra điện áp, tần số, dòng điện định mức và sơ đồ dây của sản phẩm thực tế. Hệ thống bảo vệ điện cũng phải đáp ứng yêu cầu của động cơ. Công việc đấu nối nên được thực hiện bởi người có chuyên môn phù hợp.
Đối chiếu lưu lượng gió với thiết bị
Lưu lượng gió cần đáp ứng yêu cầu của dàn trao đổi nhiệt hoặc thiết bị làm mát. Nếu quạt dùng để thay thế, nên lấy thông số quạt cũ và yêu cầu kỹ thuật của nhà sản xuất thiết bị làm cơ sở so sánh.
Không nên mặc định quạt có lưu lượng lớn hơn sẽ luôn phù hợp hơn. Đặc tính dòng khí, trở lực của dàn và hướng lắp đặt đều ảnh hưởng đến hiệu quả vận hành.

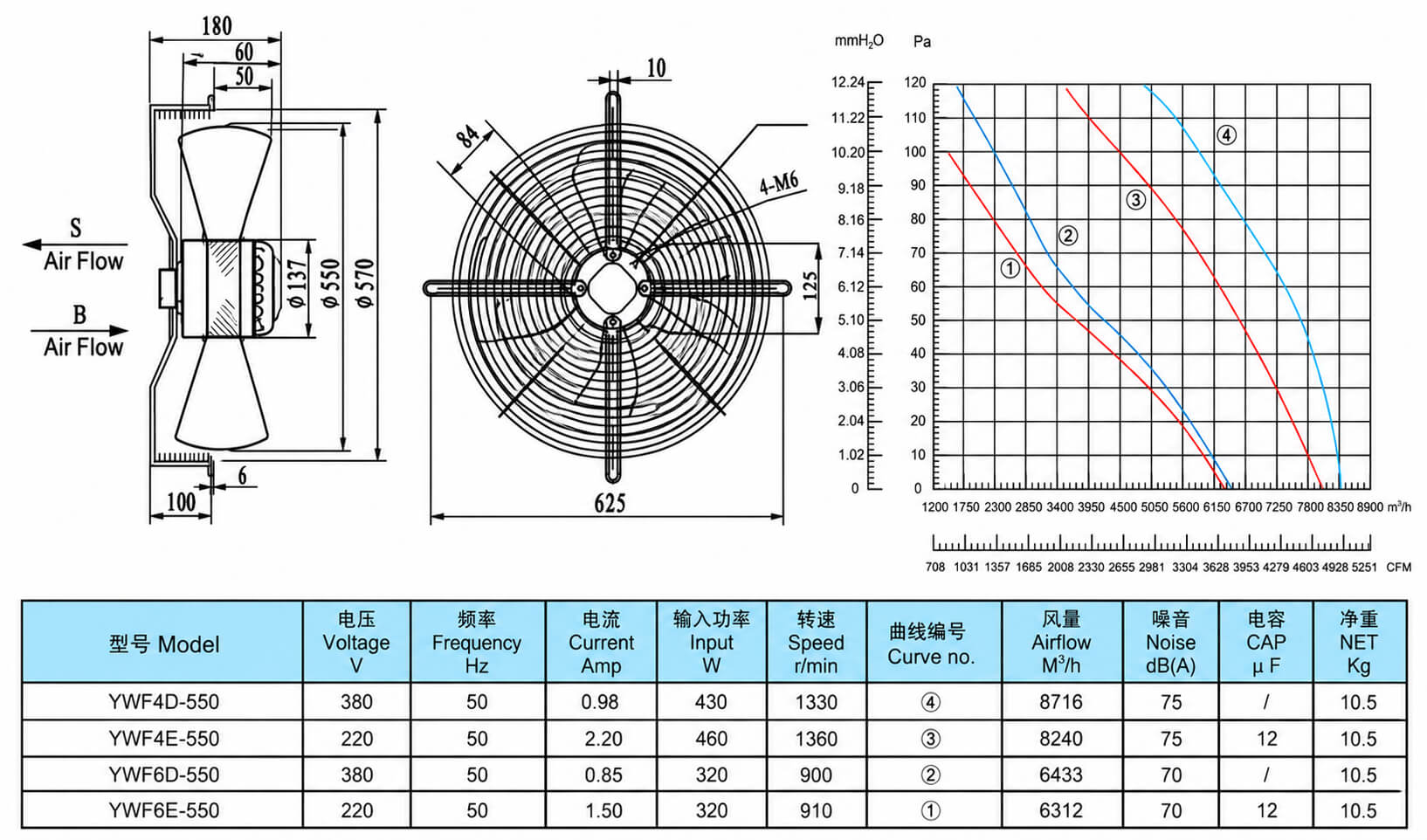

Đo kích thước lắp đặt thực tế
Ngoài đường kính cánh 550 mm, cần kiểm tra:
- Kích thước ngoài của khung quạt.
- Khoảng cách các lỗ bắt bulông.
- Chiều sâu và không gian lắp đặt.
- Vị trí hộp đấu nối điện.
- Hướng hút hoặc thổi theo yêu cầu của thiết bị.
Các bước đo kiểm này đặc biệt quan trọng khi lắp quạt vào khung có sẵn hoặc thay thế quạt của một hãng khác.
Hướng dẫn lắp đặt và bảo dưỡng quạt
Trước khi lắp đặt, cần ngắt nguồn điện và kiểm tra tình trạng khung đỡ, giá bắt quạt cùng các chi tiết liên quan. Quạt phải được cố định chắc chắn, không bị lệch và không có vật cản trong vùng quay của cánh.
Sau khi hoàn tất lắp đặt, cần kiểm tra chiều quay, hướng gió, độ rung và tiếng ồn. Nếu xuất hiện tiếng va chạm, rung lắc bất thường hoặc dấu hiệu quá nhiệt, cần dừng thiết bị để kiểm tra trước khi tiếp tục vận hành.
Để duy trì hiệu quả làm việc, nên thực hiện bảo dưỡng định kỳ phù hợp với môi trường sử dụng:
- Vệ sinh bụi bẩn bám trên cánh quạt và khu vực trao đổi nhiệt.
- Kiểm tra các điểm bắt bulông và độ chắc chắn của khung.
- Quan sát dây điện, đầu nối và các chi tiết bảo vệ.
- Theo dõi tiếng ồn, độ rung và dấu hiệu bất thường của động cơ.
- Kiểm tra hệ thống theo lịch bảo dưỡng của thiết bị.
Trong môi trường nhiều bụi, việc vệ sinh thường xuyên càng quan trọng vì bụi tích tụ có thể cản trở luồng khí qua dàn trao đổi nhiệt. Mọi công việc kiểm tra bên trong động cơ hoặc hệ thống điện phải được thực hiện sau khi cô lập nguồn điện.
Câu hỏi thường gặp về quạt YWF4E-550S
Quạt YWF4E-550S có đường kính cánh bao nhiêu?
Model này có đường kính cánh danh nghĩa 550 mm. Khi lắp thay thế, cần đo thêm kích thước khung và khoảng cách lỗ bắt bulông để bảo đảm tương thích.
Công suất quạt YWF4E-550S là bao nhiêu?
Theo tài liệu nhà sản xuất cho phiên bản YWF4E-550S-137/50, công suất ở cấu hình 50Hz là 550W. Các biến thể khác có thể có thông số khác nhau, vì vậy cần xác nhận mã đầy đủ trước khi đặt hàng.
Lưu lượng gió của quạt đạt bao nhiêu?
Tài liệu nhà sản xuất ghi nhận lưu lượng gió khoảng 8.452 m³/h cho phiên bản được đối chiếu; một số bảng thông số thương mại ghi 8.510 m³/h. Giá trị chính thức cần được xác nhận theo đúng phiên bản và catalogue đi kèm.
Quạt YWF4E-550S sử dụng điện áp bao nhiêu?
Phiên bản tham khảo sử dụng điện áp 220–240V AC, một pha, ở tần số 50Hz. Cần kiểm tra nhãn động cơ của sản phẩm thực tế để tránh nhầm với các model hoặc cấu hình điện khác trong dòng YWF.
Có thể thay quạt cũ bằng YWF4E-550S không?
Có thể xem xét nếu quạt mới đáp ứng yêu cầu của thiết bị. Cần so sánh kích thước lắp đặt, điện áp, công suất, dòng điện, tốc độ quay, lưu lượng gió và hướng hút hoặc thổi. Không nên quyết định chỉ dựa trên đường kính cánh.
Lựa chọn quạt giải nhiệt phù hợp cho nhu cầu công nghiệp
Quạt giải nhiệt dàn nóng YWF4E-550S là dòng quạt hướng trục đường kính 550 mm, phù hợp để xem xét cho các ứng dụng trao đổi nhiệt và làm mát khi thông số đáp ứng yêu cầu hệ thống. Để lựa chọn chính xác, người mua cần xác nhận mã đầy đủ, đặc tính động cơ và kích thước lắp đặt trước khi chốt sản phẩm.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các sản phẩm phục vụ hệ thống của mình.
Trước khi đặt hàng, hãy xác nhận thông số của đúng phiên bản YWF4E-550S, đặc biệt là công suất, dòng điện và lưu lượng gió. Việc đối chiếu kỹ thuật từ đầu giúp hạn chế sai lệch khi lắp đặt và bảo đảm quạt phù hợp với điều kiện vận hành thực tế.

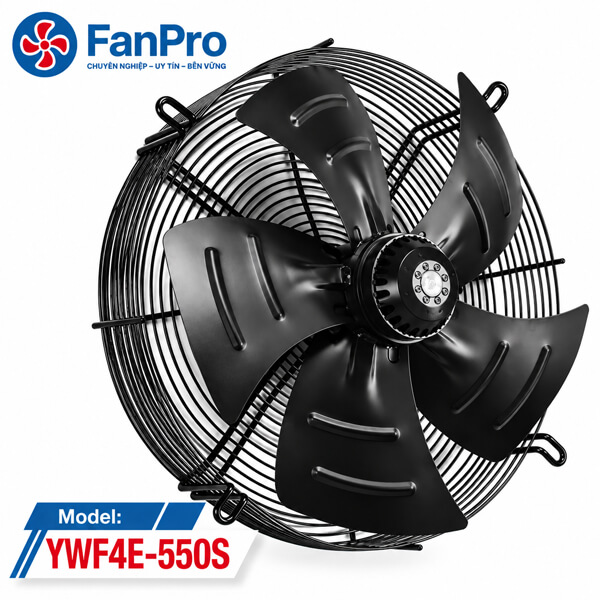

Quạt giải nhiệt dàn nóng Fanpro YWF4E-550S là dòng quạt hướng trục đường kính cánh 550mm, được sử dụng để hỗ trợ tản nhiệt cho dàn ngưng tụ, hệ thống kho lạnh, thiết bị làm lạnh và các bộ trao đổi nhiệt công nghiệp. Sản phẩm phù hợp với nhu cầu lắp đặt hoặc thay thế quạt làm mát dàn nóng theo kích thước, điện áp và lưu lượng gió yêu cầu.
Khách hàng có thể tham khảo thêm các mẫu quạt tản nhiệt dàn nóng công nghiệp để lựa chọn thiết bị phù hợp. Với hệ thống cần quạt đường kính nhỏ hơn, có thể so sánh Fanpro YWF4E-500S phi 500mm; đối với nhu cầu sử dụng quạt lớn hơn, Fanpro YWF4E-600S phi 600mm là model tiếp theo đáng tham khảo.
