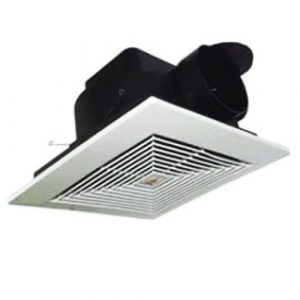

Quạt hút âm trần nối ống TICO TC-20AV4 – Lưu lượng 486m³/h
Quạt hút âm trần nối ống TICO TC-20AV4 là dòng quạt thông gió hút ngang được thiết kế để lắp phía trên trần, sau đó kết nối với đường ống nhằm đưa không khí từ trong phòng ra vị trí thoát bên ngoài. Với công suất 27W và lưu lượng khoảng 8,1m³/phút, tương đương 486m³/h, sản phẩm phù hợp với nhiều không gian dân dụng cần hút mùi, hút ẩm và tăng khả năng trao đổi không khí.
Điểm nổi bật của quạt hút TICO TC-20AV4 nằm ở thiết kế âm trần kết hợp cửa xả ngang. Cấu tạo này cho phép đường ống được bố trí phía trên trần, rất thuận tiện cho những công trình mà vị trí quạt và vị trí thoát khí không nằm cùng một hướng.
Với kích thước mặt khoảng 300–305mm, lỗ trần 255 × 255mm, đầu nối ống Ø100mm và động cơ dây đồng kết hợp bạc thau, TC-20AV4 hướng tới nhóm nhu cầu thông gió cho nhà vệ sinh, phòng tắm, phòng ngủ, văn phòng, căn hộ, phòng bếp và các phòng kín.
Thông số kỹ thuật TICO TC-20AV4
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | TICO |
| Model | TC-20AV4 |
| Loại quạt | Quạt hút âm trần nối ống |
| Kiểu hút | Hút ngang, một chiều |
| Điện áp | 220V – 50Hz |
| Công suất | 27W |
| Lưu lượng gió | 8,1m³/phút |
| Lưu lượng quy đổi | Khoảng 486m³/h |
| Đường kính ống | Ø100mm |
| Sải cánh | Khoảng 200mm |
| Kích thước mặt | Khoảng 300–305 × 300–305mm |
| Kích thước lỗ trần | 255 × 255mm |
| Độ sâu phần âm trần | Khoảng 135mm |
| Động cơ | Bạc thau, dây đồng |
| Chất liệu | Nhựa PP |
| Van một chiều | Có |
| Bảo hành | 12 tháng |
| Xuất xứ | Việt Nam |

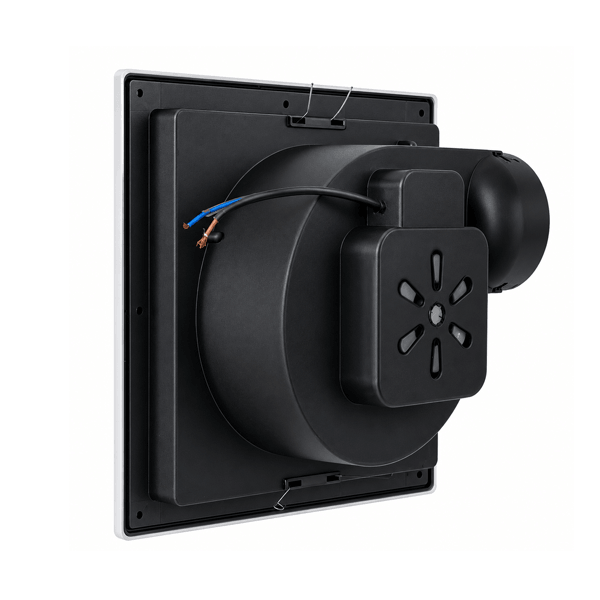

Thiết kế âm trần nối ống linh hoạt
Khác với các mẫu quạt hút thẳng, TICO TC-20AV4 được thiết kế theo dạng hút ngang. Không khí sau khi đi vào mặt hút sẽ được đưa sang cửa xả nằm bên hông thân quạt và tiếp tục đi qua đường ống.
Cấu tạo này đặc biệt hữu ích đối với những căn phòng nằm sâu bên trong nhà. Quạt có thể được đặt trên trần, còn đường ống chạy phía trên trần tới vị trí thoát khí bên ngoài.
Khi hoàn thiện, phần lớn thân quạt được giấu phía trên trần, chỉ còn mặt quạt vuông nằm trên bề mặt trần. Nhờ đó, thiết bị không chiếm diện tích tường và phù hợp với các công trình chú trọng tính gọn gàng.
Lưu lượng 486m³/h cho nhu cầu thông gió dân dụng
Quạt hút âm trần TICO TC-20AV4 có lưu lượng khoảng 8,1m³/phút, tương đương 486m³/h.
Mức lưu lượng này phù hợp với nhiều phòng có nhu cầu hút khí ở mức vừa phải. Quạt có thể hỗ trợ đưa hơi ẩm, mùi khó chịu, khí nóng và không khí tù đọng ra khỏi phòng.
Đặc biệt, TC-20AV4 phù hợp với những nơi không thuận tiện để mở cửa sổ hoặc cần đưa khí ra ngoài thông qua một tuyến ống riêng.
Tuy nhiên, lưu lượng 486m³/h là thông số danh định. Khi quạt được kết nối với đường ống, lưu lượng thực tế còn phụ thuộc vào chiều dài ống, số lượng đoạn co, vị trí cửa xả và mức độ cản trở của hệ thống.
Đường ống Ø100mm thuận tiện khi thi công
Một trong những thông số quan trọng của quạt hút TICO TC-20AV4 là đầu nối đường ống Ø100mm.
Đường ống có nhiệm vụ dẫn lượng không khí mà quạt hút ra khỏi phòng và đưa tới vị trí xả. Nhờ cơ chế hút ngang, quạt không nhất thiết phải nằm ngay sát tường ngoài.
Khi thi công, đường ống nên được bố trí tương đối ngắn và ít thay đổi hướng. Nếu đường ống quá dài hoặc có quá nhiều góc cua, sức cản tăng lên và hiệu quả hút thực tế có thể giảm.
Với hệ thống có đường ống dài, nên tính toán trở lực trước khi thi công để lựa chọn cấu hình phù hợp.
Động cơ dây đồng, bạc thau
TICO TC-20AV4 sử dụng động cơ dây đồng kết hợp trục bạc thau. Đây là cấu hình được sử dụng phổ biến trên các dòng quạt thông gió dân dụng.
Dây đồng giúp động cơ đáp ứng nhu cầu vận hành thường xuyên, trong khi phần bạc thau hỗ trợ trục quay hoạt động ổn định.
Để động cơ duy trì khả năng hoạt động tốt, người dùng vẫn cần vệ sinh mặt hút và kiểm tra đường ống định kỳ. Một hệ thống bị bám bụi hoặc tắc nghẽn có thể khiến quạt phải làm việc trong điều kiện không thuận lợi.
Van một chiều hạn chế khí hồi ngược
TC-20AV4 được thiết kế với van một chiều, giúp hạn chế hiện tượng không khí từ đường ống quay ngược vào phòng khi quạt ngừng hoạt động.
Đây là một chi tiết có giá trị thực tế đối với quạt nối ống, đặc biệt khi đường ống dẫn khí chạy xa khỏi vị trí lắp quạt.
Khi quạt hoạt động, van cho phép luồng khí đi theo hướng thoát ra ngoài. Khi quạt dừng, van hỗ trợ hạn chế luồng khí đi ngược trở lại.

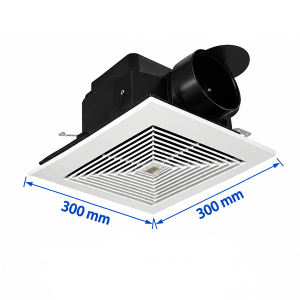

Mặt quạt khoảng 300 × 300mm
Phần mặt của quạt hút âm trần TICO TC-20AV4 có kích thước khoảng 300–305mm, tạo hình vuông cân đối và phù hợp với nhiều kiểu trần.
Kích thước lỗ chờ khoảng 255 × 255mm. Khi lắp hoàn thiện, mặt quạt sẽ che phủ phần lỗ chờ, tạo bề mặt gọn gàng.
Đối với trần thạch cao, cần đo chính xác trước khi khoét. Việc chuẩn bị đúng kích thước giúp quạt được cố định chắc chắn và hạn chế phải chỉnh sửa trần sau khi lắp.
Phần thân âm trần sâu khoảng 135mm
Phần thân của TC-20AV4 có độ sâu khoảng 135mm, do đó trước khi thi công cần kiểm tra khoảng không phía trên trần.
Nếu sử dụng trần thạch cao, nên xác định vị trí khung xương và các đường điện, đường ống có sẵn để tránh tình trạng thân quạt bị cấn trong quá trình lắp đặt.
Khoảng không đủ rộng cũng giúp đường ống Ø100mm được kết nối thuận lợi hơn.
Chất liệu nhựa PP nhẹ và dễ vệ sinh
Thân, cánh và phần mặt quạt sử dụng vật liệu nhựa PP, giúp sản phẩm có trọng lượng tương đối nhẹ so với nhiều loại quạt kết cấu kim loại.
Đây là ưu điểm khi lắp đặt trên trần bởi người thi công có thể dễ dàng đưa quạt vào vị trí và cố định với kết cấu phía trên.
Bề mặt nhựa cũng thuận tiện cho việc lau chùi bụi bẩn, đặc biệt tại những nơi như nhà vệ sinh hoặc phòng tắm.
Quạt hút âm trần TICO TC-20AV4 sử dụng ở đâu?
Nhà vệ sinh
Quạt hút âm trần TICO TC-20AV4 rất phù hợp với nhà vệ sinh cần hút mùi và hơi ẩm.
Đối với nhà vệ sinh nằm giữa nhà hoặc không có cửa sổ, quạt có thể kết nối với đường ống để đưa khí ra vị trí thoát bên ngoài.
Phòng tắm
Sau khi sử dụng phòng tắm, lượng hơi nước tăng nhanh. Nếu phòng kín, hơi ẩm có thể tồn tại lâu.
Quạt giúp hỗ trợ đưa lượng khí ẩm ra ngoài, từ đó giảm cảm giác bí và hỗ trợ giữ không gian khô thoáng hơn.
Phòng ngủ
Với phòng ngủ có khả năng trao đổi không khí tự nhiên hạn chế, quạt có thể được sử dụng để hỗ trợ thông gió.
Thiết kế âm trần giúp thiết bị không chiếm vị trí trên tường và phù hợp với không gian nội thất hiện đại.
Văn phòng
Văn phòng sử dụng điều hòa trong thời gian dài có thể cần giải pháp hỗ trợ trao đổi không khí.
TC-20AV4 có thể được bố trí trên trần và dẫn khí ra ngoài thông qua đường ống, phù hợp với những văn phòng có hệ thống trần kỹ thuật.
Phòng bếp
Quạt có thể hỗ trợ hút mùi và khí nóng tại các khu vực bếp có nhu cầu thông gió.
Tuy nhiên, nếu lắp ngay phía trên bếp nấu, cần có hệ thống hút mùi chuyên dụng để hạn chế dầu mỡ đi trực tiếp vào quạt.
Căn hộ và nhà phố
Đây là nhóm công trình phù hợp với thiết kế hút ngang của TC-20AV4. Quạt có thể đặt trên trần trong khi đường ống chạy phía trên tới vị trí thoát khí.
Ưu điểm nổi bật của TICO TC-20AV4
Thiết kế âm trần gọn
Phần thân quạt được bố trí phía trên trần, giúp tiết kiệm diện tích tường và giữ cho không gian sạch sẽ.
Hút ngang nối ống
Đây là ưu điểm quan trọng của model. Người dùng có thể dẫn khí theo phương ngang tới vị trí thoát phù hợp.
Lưu lượng 486m³/h
Mức lưu lượng phù hợp với nhiều nhu cầu thông gió dân dụng, đặc biệt là phòng kín và nhà vệ sinh.
Động cơ dây đồng
Động cơ dây đồng kết hợp bạc thau giúp quạt đáp ứng nhu cầu vận hành thường xuyên.
Có van một chiều
Van giúp hạn chế hiện tượng khí hồi ngược từ đường ống vào phòng khi quạt dừng.
Công suất 27W
Mức công suất 27W phù hợp với nhu cầu thông gió dân dụng mà không yêu cầu mức tiêu thụ điện quá lớn.
Hướng dẫn lắp đặt quạt hút âm trần nối ống
Trước khi lắp TICO TC-20AV4, cần xác định vị trí quạt dựa trên nguồn phát sinh mùi hoặc hơi ẩm.
Sau đó kiểm tra khoảng không phía trên trần để bảo đảm đủ chỗ cho phần thân sâu khoảng 135mm và đường ống Ø100mm.
Kích thước lỗ chờ nên được chuẩn bị khoảng 255 × 255mm. Không nên khoét quá rộng vì sẽ làm giảm khả năng cố định mặt quạt.
Sau khi đưa quạt vào vị trí, cần cố định chắc chắn với kết cấu trần. Nếu sử dụng trần thạch cao, nên gia cố khu vực lắp đặt thay vì chỉ để trọng lượng quạt tác động lên tấm thạch cao.
Đường ống Ø100mm cần được nối kín với cửa xả ngang. Sau khi hoàn thiện, chạy thử quạt để kiểm tra hướng hút, tiếng rung và khả năng thoát khí.
Làm thế nào để tăng hiệu quả hút của TC-20AV4?
Một hệ thống thông gió hiệu quả cần được thiết kế đồng bộ giữa quạt và đường ống.
Đường ống nên ngắn và ít đoạn co nếu điều kiện công trình cho phép. Không nên bóp nhỏ tiết diện ống vì điều này làm tăng trở lực.
Vị trí cửa xả cũng cần được lựa chọn sao cho lượng khí sau khi thoát không quay ngược vào phòng.
Ngoài ra, căn phòng cần có nguồn không khí bổ sung. Nếu phòng quá kín, quạt sẽ khó hút được lượng khí lớn vì không có đủ không khí mới thay thế.
Vệ sinh và bảo dưỡng định kỳ
Sau một thời gian sử dụng, bụi có thể bám trên mặt lưới và cánh quạt. Nếu sử dụng ở nhà bếp, dầu mỡ còn có thể làm bụi tích tụ nhanh hơn.
Trước khi vệ sinh cần ngắt nguồn điện.
Có thể sử dụng khăn mềm để làm sạch mặt quạt. Không nên phun nước trực tiếp vào động cơ hoặc phần điện.
Nếu quạt hoạt động nhưng cảm giác hút yếu hơn trước, nên kiểm tra mặt hút và đường ống trước tiên. Đường ống bị tắc hoặc gập có thể là nguyên nhân làm giảm lưu lượng.
TICO TC-20AV4 phù hợp diện tích bao nhiêu?
Với lưu lượng khoảng 486m³/h, TC-20AV4 phù hợp với nhiều phòng dân dụng có diện tích vừa phải. Một số tài liệu sản phẩm định hướng model này cho phòng khoảng 15–25m², tùy điều kiện thông gió thực tế.
Tuy nhiên, không nên lấy diện tích làm tiêu chí duy nhất. Khi tính toán hệ thống thông gió cần xét thêm chiều cao phòng, số người sử dụng, mục đích sử dụng và số lần trao đổi khí mong muốn.
Nếu phòng kín hoàn toàn hoặc đường ống rất dài, nhu cầu thực tế có thể khác đáng kể so với phòng có đường thoát khí ngắn.

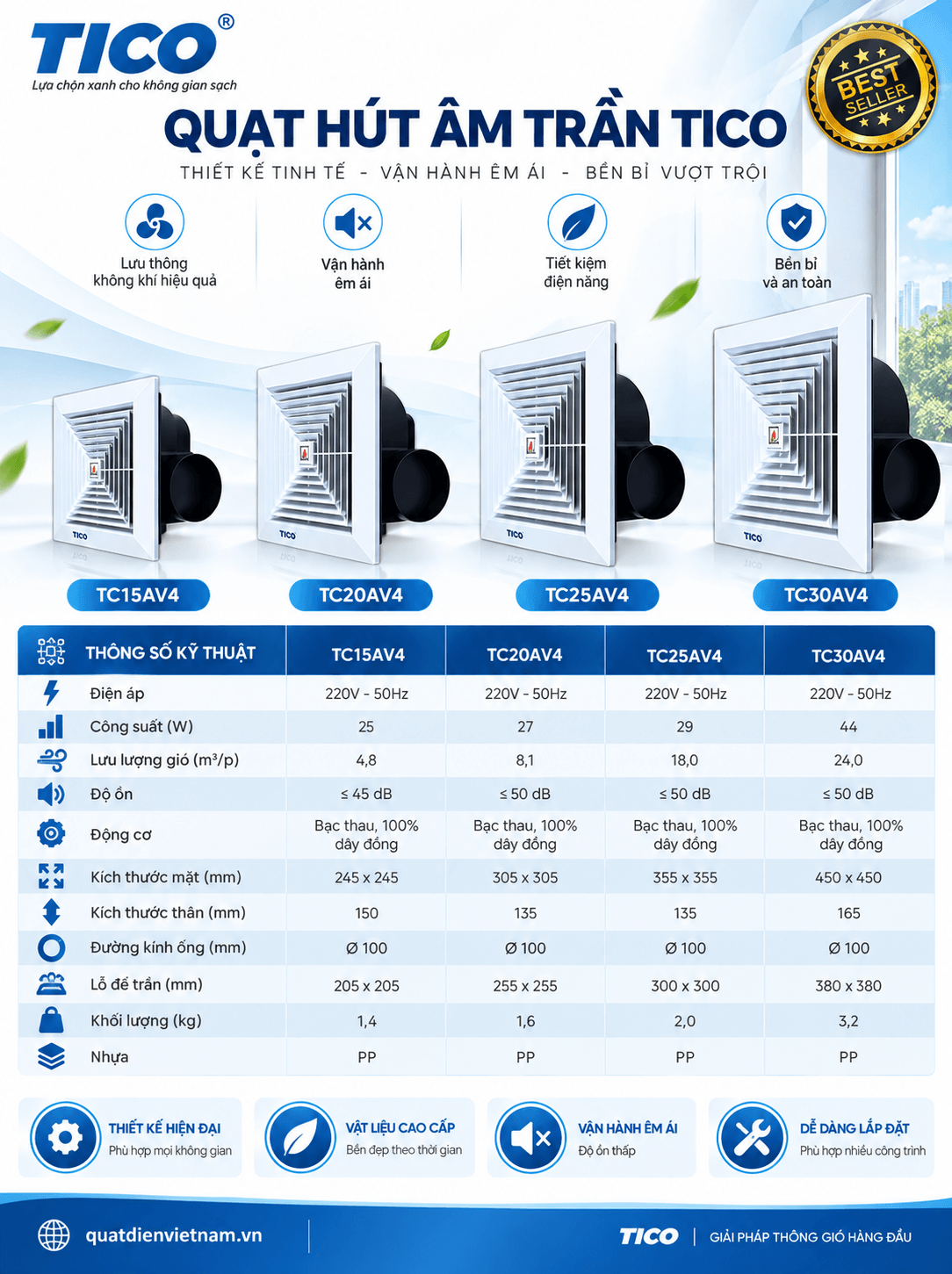

So sánh TICO TC-20AV4 với TC-15AV4 và TC-25AV4
| Model | Công suất | Lưu lượng tham khảo | Kích thước lỗ trần | Định hướng |
|---|---|---|---|---|
| TC-15AV4 | 25W | 4,8m³/phút | 205 × 205mm | Phòng nhỏ |
| TC-20AV4 | 27W | 8,1m³/phút | 255 × 255mm | Phòng vừa |
| TC-25AV4 | 29W | 18m³/phút | 310 × 310mm | Không gian cần lưu lượng cao |
TC-20AV4 nằm ở nhóm trung gian, phù hợp khi TC-15AV4 chưa đáp ứng đủ lưu lượng nhưng TC-25AV4 lại quá lớn so với nhu cầu.
Nếu cần một mẫu quạt hút âm trần nối ống TICO có kích thước vừa phải, công suất 27W và lưu lượng khoảng 486m³/h, TC-20AV4 là model đáng cân nhắc.
Câu hỏi thường gặp về TICO TC-20AV4
Quạt TICO TC-20AV4 công suất bao nhiêu?
Quạt sử dụng công suất khoảng 27W, điện áp 220V – 50Hz.
Lưu lượng gió TC-20AV4 bao nhiêu?
Lưu lượng hiện được công bố khoảng 8,1m³/phút, tương đương 486m³/h.
Quạt sử dụng ống đường kính bao nhiêu?
TC-20AV4 sử dụng đường ống khoảng Ø100mm.
TC-20AV4 là quạt hút thẳng hay hút ngang?
Đây là quạt hút âm trần hút ngang nối ống. Cửa xả nằm bên hông để kết nối với đường ống.
Kích thước lỗ trần bao nhiêu?
Lỗ chờ khoảng 255 × 255mm.
Mặt quạt kích thước bao nhiêu?
Tùy tài liệu, kích thước phủ bì được ghi khoảng 300–305 × 300–305mm.
Quạt có van một chiều không?
Có. TC-20AV4 được trang bị van một chiều nhằm hạn chế luồng khí hồi ngược.
Quạt có dùng được cho nhà vệ sinh không?
Có. Đây là một trong những ứng dụng phù hợp nhất của quạt, đặc biệt với nhà vệ sinh cần dẫn khí ra ngoài bằng đường ống.
TC-20AV4 có phù hợp trần thạch cao không?
Có thể lắp trên trần thạch cao nếu khu vực phía trên đủ khoảng trống và được gia cố phù hợp để cố định quạt.
Đánh giá tổng quan TICO TC-20AV4
Quạt hút âm trần nối ống TICO TC-20AV4 là mẫu quạt hướng đến nhu cầu thông gió dân dụng với thiết kế âm trần gọn, khả năng hút ngang và kết nối đường ống Ø100mm.
Công suất 27W kết hợp lưu lượng khoảng 486m³/h giúp sản phẩm đáp ứng nhiều nhu cầu hút mùi, hút ẩm và loại bỏ không khí tù đọng trong phòng.
So với quạt hút thẳng, ưu điểm lớn của TC-20AV4 là khả năng dẫn khí theo phương ngang. Điều này giúp thiết bị linh hoạt hơn trong những căn phòng mà vị trí quạt không nằm ngay cạnh cửa thoát khí.
Động cơ dây đồng, bạc thau, van một chiều và kết cấu nhựa PP là những đặc điểm phù hợp với nhu cầu sử dụng trong nhà ở, căn hộ, văn phòng và các công trình dân dụng.
Kết luận
Quạt hút âm trần nối ống TICO TC-20AV4 là giải pháp phù hợp cho những không gian cần hút mùi, hút ẩm và đưa không khí tù đọng ra ngoài nhưng muốn giữ thiết bị gọn trên trần.
Với công suất 27W, lưu lượng khoảng 486m³/h, đường ống Ø100mm, lỗ trần 255 × 255mm, động cơ dây đồng – bạc thau và van một chiều, sản phẩm đáp ứng tốt nhiều nhu cầu thông gió dân dụng.
Đặc biệt, thiết kế hút ngang giúp TICO TC-20AV4 phù hợp với những công trình cần dẫn khí qua đường ống phía trên trần. Nếu được lắp đặt đúng kỹ thuật, đường ống thông thoáng và vệ sinh định kỳ, sản phẩm có thể hỗ trợ hiệu quả việc duy trì không gian khô thoáng và giảm mùi trong phòng.
