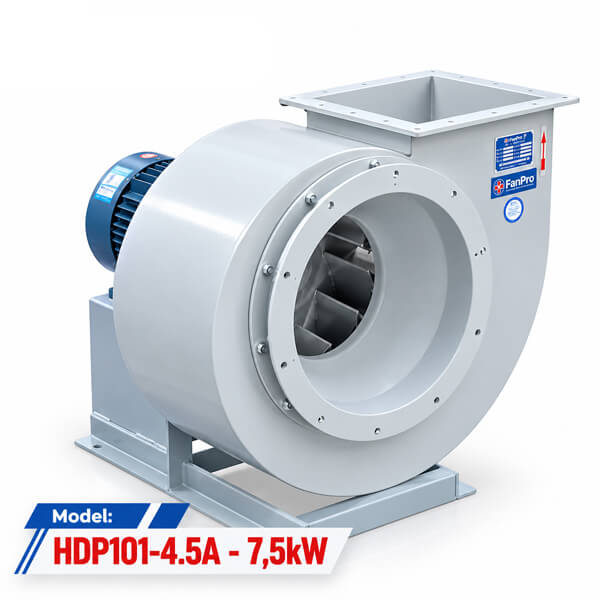

Tổng quan về quạt ly tâm hút khói Fanpro HDP101-4.5A
Trong các hệ thống thông gió công nghiệp, việc lựa chọn quạt không chỉ phụ thuộc vào công suất động cơ mà còn cần xem xét lưu lượng gió, áp suất và điều kiện vận hành thực tế. Với những công trình cần thu gom, vận chuyển và thải khí qua hệ thống đường ống, quạt ly tâm là một trong những dòng thiết bị được sử dụng phổ biến nhờ khả năng tạo áp và kết nối linh hoạt với hệ thống dẫn khí.
Quạt ly tâm hút khói Fanpro HDP101-4.5A công suất 7,5kW có lưu lượng gió trong khoảng 7.840–11.950 m³/h, áp suất 1.617–1.470 Pa và tốc độ quay 1.400 vòng/phút theo thông số được cung cấp. Sản phẩm sử dụng nguồn điện 380V/50Hz, phù hợp để xem xét trong các phương án thông gió và hút khí công nghiệp có yêu cầu kỹ thuật tương ứng.
Để lựa chọn đúng model, người sử dụng cần đối chiếu thông số quạt với đặc điểm công trình, bao gồm chiều dài đường ống, số lượng co cút, tiết diện ống, vị trí hút và vị trí xả. Những yếu tố này ảnh hưởng trực tiếp đến trở lực của hệ thống và lưu lượng gió thực tế sau khi lắp đặt.
Thông số kỹ thuật quạt ly tâm Fanpro HDP101-4.5A
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fanpro |
| Model | HDP101-4.5A-7,5kw |
| Công suất động cơ | 7,5 kW |
| Lưu lượng gió | 7.840–11.950 m³/h |
| Áp suất | 1.617–1.470 Pa |
| Tốc độ quay | 1.400 vòng/phút |
| Điện áp | 380V |
| Tần số | 50Hz |
Các thông số trên được tổng hợp từ dữ liệu bạn cung cấp. Những thông tin như kích thước cửa hút, cửa xả, khối lượng thiết bị, vật liệu chế tạo, dòng điện định mức và kích thước tổng thể cần được xác nhận theo catalogue hoặc bản vẽ kỹ thuật của đúng model trước khi đặt hàng.
Đặc điểm nổi bật của quạt ly tâm hút khói HDP101-4.5A
Công suất 7,5kW phục vụ nhu cầu thông gió công nghiệp
Động cơ công suất 7,5kW là thông số quan trọng khi tính toán khả năng vận hành của quạt trong hệ thống. Tuy nhiên, công suất động cơ không phải yếu tố duy nhất quyết định hiệu quả hút khí. Việc lựa chọn cần dựa trên mối tương quan giữa lưu lượng, áp suất, hiệu suất quạt và tổng trở lực đường ống.
Đối với công trình có hệ thống ống dẫn dài hoặc nhiều phụ kiện, việc tính toán trước điểm làm việc giúp hạn chế tình trạng lưu lượng thực tế thấp hơn nhu cầu. Người thiết kế cũng cần tính đến phương án điều khiển và bảo vệ động cơ để thiết bị hoạt động phù hợp với chế độ sử dụng.
Lưu lượng gió từ 7.840 đến 11.950 m³/h
Lưu lượng gió cho biết lượng không khí mà quạt có khả năng vận chuyển trong một đơn vị thời gian. Với dải lưu lượng 7.840–11.950 m³/h, Fanpro HDP101-4.5A có thể được xem xét cho các hệ thống hút khí, thông gió và dẫn khí trong môi trường công nghiệp, tùy thuộc yêu cầu của từng công trình.
Khi xác định số lượng quạt, cần tính toán tổng lượng khí cần xử lý dựa trên thể tích khu vực, số lần trao đổi không khí hoặc yêu cầu hút cục bộ tại nguồn phát sinh. Không nên chỉ lấy lưu lượng danh định chia cho thể tích nhà xưởng mà bỏ qua việc cấp khí bù, phân bố điểm hút và tổn thất trên đường dẫn.
Áp suất 1.617–1.470 Pa
Áp suất là thông số cần thiết khi quạt phải đẩy hoặc hút khí qua hệ thống có trở lực. Các yếu tố như chiều dài đường ống, số lượng đoạn chuyển hướng, van điều tiết và thiết bị xử lý khí đều có thể làm tăng tổn thất áp suất.
Với model HDP101-4.5A, dải áp suất được cung cấp là 1.617–1.470 Pa. Khi thiết kế, cần đối chiếu áp suất yêu cầu của hệ thống với đường đặc tính của quạt để xác định điểm vận hành phù hợp.
Lưu ý rằng lưu lượng và áp suất thường thay đổi theo điểm làm việc. Vì vậy, không nên mặc định quạt đồng thời đạt mức lưu lượng lớn nhất và áp suất lớn nhất nếu chưa có đường cong hiệu suất xác nhận.
Tốc độ quay 1.400 vòng/phút
Tốc độ quay 1.400 vòng/phút là dữ liệu quan trọng để đối chiếu cấu hình quạt và động cơ. Khi thay thế thiết bị hoặc tích hợp quạt vào hệ thống hiện có, cần kiểm tra sự phù hợp giữa tốc độ quay, cơ cấu truyền động, yêu cầu lưu lượng và điều kiện làm việc.
Không nên tự ý thay đổi tốc độ vận hành khi chưa đánh giá khả năng chịu tải của động cơ, độ rung, tiếng ồn và đặc tính khí động học của quạt. Nếu có nhu cầu điều chỉnh lưu lượng, phương án điều khiển cần được thiết kế phù hợp với thiết bị cụ thể.
Sử dụng nguồn điện 380V/50Hz
Quạt sử dụng nguồn điện 380V, tần số 50Hz theo thông tin đã cung cấp. Đây là dữ liệu cần thiết để đơn vị thi công kiểm tra khả năng tương thích với nguồn điện tại công trình và thiết kế hệ thống cấp điện.
Trước khi đấu nối, cần kiểm tra nhãn động cơ, sơ đồ đấu dây, dòng điện định mức và yêu cầu bảo vệ. Dây dẫn, thiết bị đóng cắt và bảo vệ quá tải phải được lựa chọn theo thông số điện thực tế, điều kiện lắp đặt và quy định an toàn áp dụng.
Ứng dụng của quạt ly tâm hút khói Fanpro HDP101-4.5A
Tùy theo cấu hình và yêu cầu kỹ thuật, quạt ly tâm HDP101-4.5A có thể được xem xét trong các phương án thông gió và hút khí công nghiệp.
Hút khí tại khu vực sản xuất
Trong nhà xưởng, một số công đoạn có thể phát sinh khí nóng, mùi hoặc bụi cần được thu gom và dẫn ra ngoài. Quạt ly tâm có thể đóng vai trò tạo dòng khí qua hệ thống hút, với điều kiện thiết kế chụp hút, đường ống và thiết bị xử lý phù hợp với loại khí cần vận chuyển.
Nếu khí có chứa bụi, hơi hóa chất hoặc thành phần dễ ăn mòn, cần xác định rõ đặc tính môi trường để lựa chọn vật liệu và cấu hình thiết bị tương ứng. Không nên sử dụng thông số chung của quạt để kết luận khả năng làm việc trong mọi môi trường.
Thông gió nhà xưởng và khu vực kỹ thuật
Quạt có thể được cân nhắc trong hệ thống thải khí cho các khu vực sản xuất hoặc không gian kỹ thuật cần tăng cường lưu thông không khí. Hiệu quả thông gió phụ thuộc vào cách bố trí cửa hút, cửa xả, đường cấp khí bù và sự phân bố dòng khí trong không gian.
Đối với nhà xưởng có diện tích lớn, cần khảo sát vị trí phát sinh nhiệt hoặc khí để bố trí điểm hút phù hợp. Phương án lắp đặt nên bảo đảm dòng khí đi qua khu vực cần xử lý thay vì tạo đường đi ngắn giữa cửa cấp và cửa hút.
Dẫn khí qua hệ thống đường ống
Trong các công trình sử dụng hệ thống ống gió, quạt ly tâm có thể được lựa chọn để vận chuyển không khí qua các đoạn ống và phụ kiện. Tuy nhiên, cần tính toán trở lực tổng thể trước khi chốt thiết bị.
Khi đường ống có nhiều co cút, thay đổi tiết diện hoặc van điều tiết, tổn thất áp suất có thể tăng đáng kể. Do đó, nên cung cấp sơ đồ tuyến ống và yêu cầu lưu lượng cho đơn vị kỹ thuật để kiểm tra khả năng đáp ứng của model HDP101-4.5A.
Sử dụng trong phương án hút khói
Tên sản phẩm có thể được sử dụng để chỉ định mục đích hút khói trong một hệ thống cụ thể. Tuy nhiên, cần phân biệt giữa hút khói phát sinh trong quá trình sản xuất và hút khói phục vụ thoát nạn khi xảy ra hỏa hoạn.
Nếu sử dụng cho hệ thống hút khói sự cố, cần xác nhận cấp chịu nhiệt, thời gian làm việc ở nhiệt độ cao, chứng nhận và các yêu cầu kỹ thuật theo hồ sơ phòng cháy chữa cháy. Không thể kết luận quạt đáp ứng yêu cầu hút khói khi cháy chỉ dựa vào lưu lượng, áp suất hoặc công suất động cơ.
Kinh nghiệm lựa chọn và lắp đặt quạt ly tâm 7,5kW
Xác định nhu cầu lưu lượng trước khi chọn quạt
Trước tiên, cần xác định lượng không khí cần hút hoặc thải trong một giờ. Đối với thông gió tổng thể, có thể tính toán dựa trên thể tích không gian và yêu cầu trao đổi không khí. Với hệ thống hút cục bộ, cần xác định yêu cầu thu gom tại từng nguồn phát sinh.
Sau khi xác định lưu lượng, cần kiểm tra áp suất yêu cầu của hệ thống. Hai thông số này phải được đánh giá đồng thời thay vì lựa chọn chỉ dựa trên công suất động cơ.
Kiểm tra trở lực của hệ thống
Đường ống dài, nhiều co cút, van và thiết bị xử lý khí có thể làm tăng trở lực. Nếu bỏ qua các yếu tố này, hệ thống có thể không đạt lưu lượng mong muốn dù quạt đã được lựa chọn theo công suất dự kiến.
Vì vậy, trước khi đặt hàng, nên cung cấp cho đơn vị tư vấn sơ đồ tuyến ống, chiều dài, kích thước, số lượng phụ kiện và vị trí lắp đặt để kiểm tra điểm làm việc.
Chuẩn bị vị trí lắp đặt
Bệ đỡ cần chắc chắn, đáp ứng tải trọng thiết bị và hạn chế rung trong quá trình vận hành. Cần bố trí khoảng trống để kiểm tra, bảo dưỡng động cơ và vệ sinh quạt khi cần thiết.
Kích thước bệ, vị trí lỗ bắt bulông và kích thước cửa kết nối phải căn cứ vào bản vẽ kỹ thuật chính thức. Không nên tự xác định kích thước lắp đặt từ mã model khi chưa có bản vẽ.
Đảm bảo an toàn điện
Động cơ công suất 7,5kW cần có hệ thống cấp điện và bảo vệ phù hợp. Việc lựa chọn thiết bị đóng cắt, bảo vệ quá tải và phương án khởi động phải căn cứ vào dòng điện định mức, điều kiện nguồn điện và yêu cầu vận hành thực tế.
Công tác lắp đặt và đấu nối nên do người có chuyên môn thực hiện. Trước khi vận hành chính thức, cần kiểm tra chiều quay, độ rung, tiếng ồn bất thường và tình trạng liên kết cơ khí.
Mua quạt ly tâm hút khói Fanpro HDP101-4.5A ở đâu?
Khi tìm mua quạt ly tâm hút khói Fanpro HDP101-4.5A 7,5kW, khách hàng nên yêu cầu đơn vị cung cấp xác nhận model, công suất, lưu lượng, áp suất, tốc độ quay và nguồn điện trên báo giá hoặc hồ sơ kỹ thuật.
Hưng Đức Phát cung cấp các dòng quạt công nghiệp và thiết bị thông gió. Để lựa chọn đúng sản phẩm, khách hàng nên chuẩn bị thông tin về mục đích sử dụng, điều kiện môi trường, sơ đồ đường ống và yêu cầu lưu lượng của công trình. Những dữ liệu này giúp đơn vị tư vấn đánh giá khả năng đáp ứng của thiết bị và hạn chế sai lệch khi lắp đặt.
Ngoài thông số vận hành, cần xác nhận thêm kích thước thực tế, vật liệu chế tạo, phụ kiện đi kèm, thời hạn bảo hành và điều kiện giao hàng. Nếu thiết bị được sử dụng cho hệ thống hút khói phòng cháy chữa cháy, cần kiểm tra đầy đủ hồ sơ chứng minh đáp ứng yêu cầu của công trình trước khi đưa vào sử dụng.
Câu hỏi thường gặp về quạt ly tâm Fanpro HDP101-4.5A
Quạt ly tâm HDP101-4.5A có công suất bao nhiêu?
Theo thông số được cung cấp, model HDP101-4.5A sử dụng động cơ công suất 7,5kW.
Lưu lượng gió của quạt là bao nhiêu?
Dải lưu lượng gió được cung cấp là 7.840–11.950 m³/h. Lưu lượng thực tế phụ thuộc vào điểm làm việc và trở lực của hệ thống.
Áp suất của quạt HDP101-4.5A là bao nhiêu?
Áp suất theo dữ liệu hiện có nằm trong khoảng 1.617–1.470 Pa. Khi thiết kế, cần đối chiếu đường đặc tính quạt với yêu cầu của hệ thống.
Quạt sử dụng nguồn điện nào?
Model sử dụng điện áp 380V, tần số 50Hz theo thông số đã cung cấp. Dòng điện định mức cần được xác nhận trên nhãn động cơ hoặc tài liệu kỹ thuật.
Quạt có phù hợp với mọi hệ thống hút khói không?
Không. Cần kiểm tra lưu lượng, áp suất, nhiệt độ khí, vật liệu và điều kiện làm việc. Với hệ thống hút khói khi cháy, thiết bị phải đáp ứng các yêu cầu chịu nhiệt và hồ sơ kỹ thuật theo quy định áp dụng.
Quạt ly tâm hút khói Fanpro HDP101-4.5A công suất 7,5kW có lưu lượng gió 7.840–11.950 m³/h, áp suất 1.617–1.470 Pa, tốc độ quay 1.400 vòng/phút và sử dụng nguồn điện 380V/50Hz. Việc đối chiếu các thông số này với điều kiện vận hành thực tế là bước quan trọng để lựa chọn, lắp đặt và khai thác thiết bị hiệu quả.
Quạt ly tâm hút khói Fanpro HDP101-4.5A là thiết bị thông gió công nghiệp được sử dụng trong các hệ thống hút khói, hút mùi và dẫn khí qua đường ống. Sản phẩm thuộc dòng quạt ly tâm Fanpro, có thể được lựa chọn cho nhà hàng, bếp ăn tập thể, khu chế biến thực phẩm và nhà xưởng tùy theo lưu lượng, áp suất làm việc thực tế. Cấu hình động cơ và các thông số vận hành cần được xác nhận theo catalogue kỹ thuật trước khi lựa chọn.
Khách hàng có thể tham khảo thêm các mẫu quạt ly tâm hút khói bếp, tìm hiểu dòng quạt hút mùi bếp công nghiệp hoặc xem toàn bộ danh mục quạt ly tâm công nghiệp để lựa chọn sản phẩm phù hợp với hệ thống.
