Thông số chi tiết về quạt trần công nghiệp sải cánh dài 7,3M
- Nhà cung cấp : Hưng đức phát
- Mã hàng: QT7300M-6
- Thương hiệu: Fanpro
- Điện áp : 380v/50hz
- Công suất: 1,5kw
- Lưu lượng gió: 170.000M3/h
- Diện tích làm mát: 1700M2 (diện tích tham khảo)
- Tốc độ vòng quay cánh: 50v/p
- Dạng Quạt trần có biến tần điều chỉnh tốc độ.
- cáp theo quạt: 6 sợi
- Dây nguồn điện: 15m theo quạt
- Động cơ DC : dây đồng
- Loại cánh: nhôm hàng không
- Số lượng cánh: 6 lá cánh
- Sải cánh mỗi lá : 3,4m
- Bảo hành 12 tháng
Sản phẩm quạt trần công nghiệp được cung cấp bởi Hưng đức phát cam kết đủ các linh kiện theo nhà máy và được đóng thùng, cung cấp đầy đủ các hóa đơn chứng từ, biên bản, bảo hành sản phẩm theo quạt

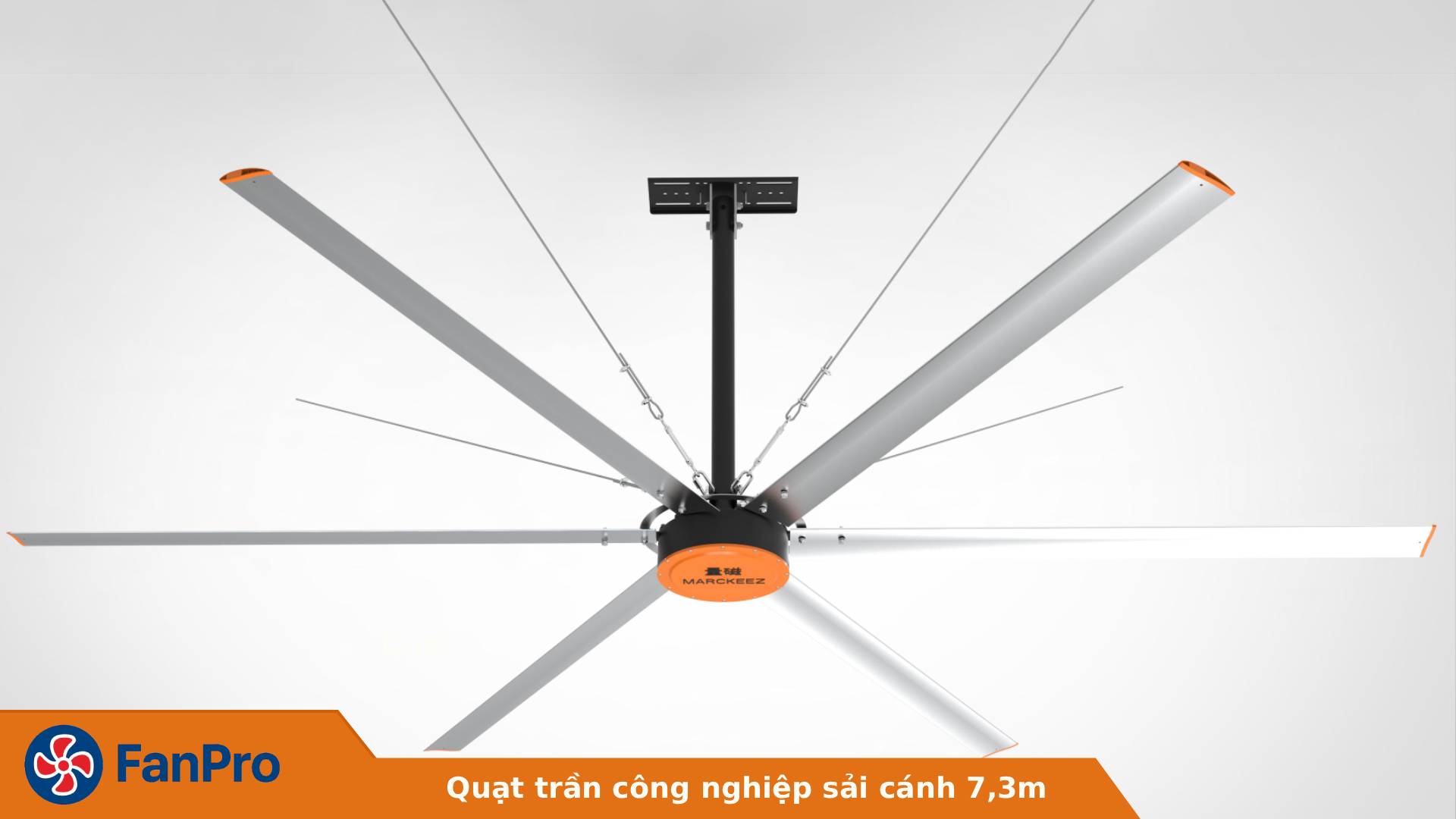

Sản phẩm có hình ảnh trực quan khi lắp đặt được thể hiện như trên.

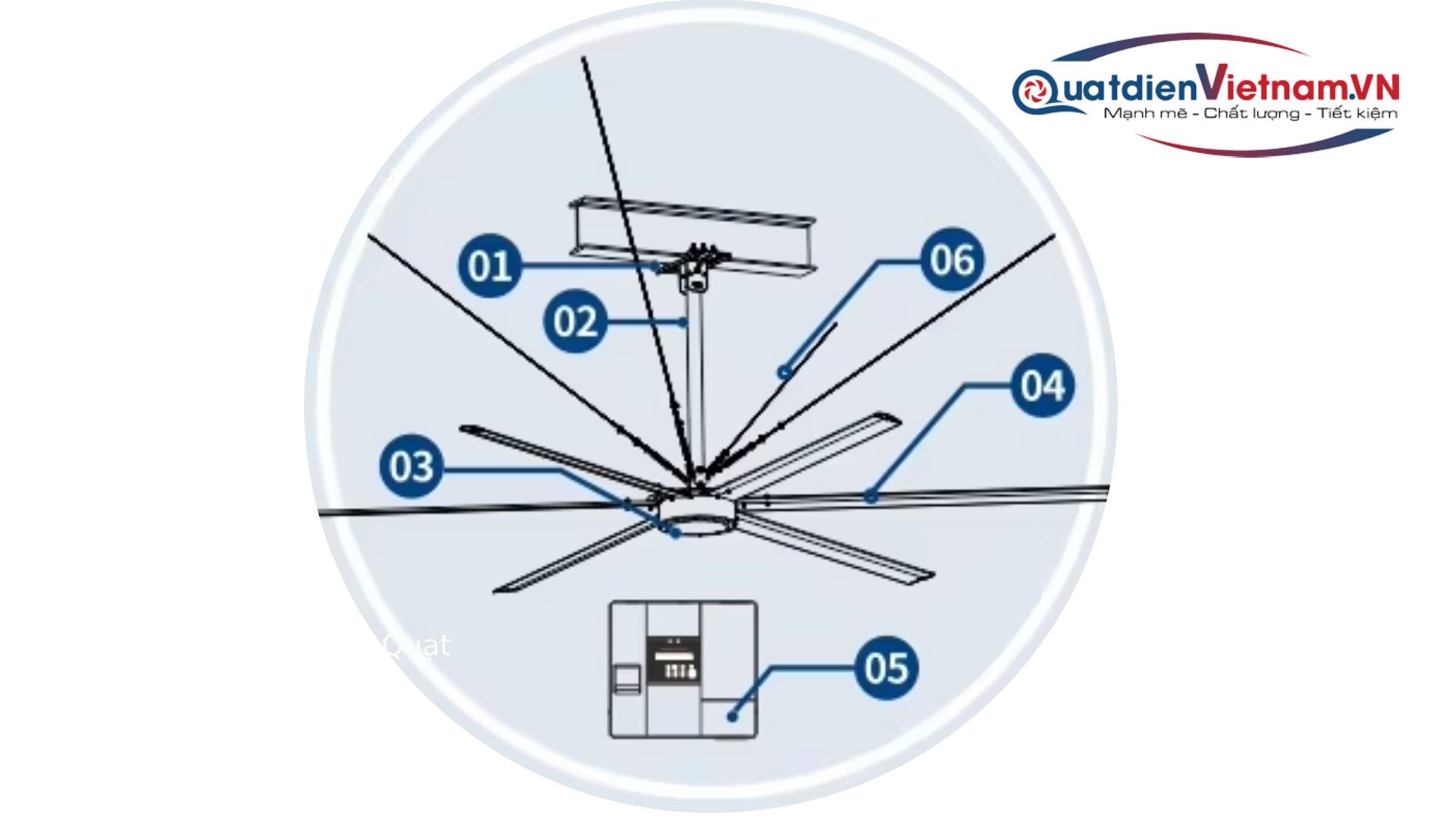

Khi lắp quạt trần hoàn thiện quạt sẽ có các cấu tạo như hình ảnh và một số các thông tin cần lưu ý khi có nhu cầu lắp đặt quạt trần cho nhà xưởng, vì thế quý khách cần tham khảo tìm hiểu kỹ để đảm bảo đầu tư và lựa chọn cho mình con quạt trần hiệu quả và đúng mục đích nhất.
Ngoài ra trên thị trường hiện cũng có nhiêu đơn vị cung cấp thường bớt một số linh kiện để giảm giá thành dẫn đến quạt hoạt động không ổn định cũng như không mang lại hiệu quả như mong đợi vì thế khi mua quạt trần công nghiệp cần lưu ý để chánh mang bực vào người.
Hiệu quả của quạt trần công nghiệp sải cánh dài
Phải công nhận quạt trần công nghiệp sải cánh dài là một trong những giải pháp làm mát hiệu quả nhất hiện nay mà nhiều nhà máy, trung tâm thương mại, thậm trí các trung tâm tổ chức sự kiện đang sử dụng một cách hiệu quả.
Với sải cánh rộng đến 7,3m và 6 lá cánh áp gió luôn tục cho ra lưu lượng gió 170.000m3/h và làm mát với diện tích 1700m3 (diện tích trên lý thuyết) thì quạt trần công nghiệp hiện mang đến một trải nghiệm mới cũng như mang đến hiệu quả cao cho các không giản lớn, cũng như tích kiệm điện năng, tích kiệm diện tích, phục vụ hiệu quả không vị vướng mắc trong nhiều môi trường công ty hoạt động sản xuất băng chuyên và sự kiện tập trung đông người.
Ưu điểm của dòng quạt trần công nghiệp sải cánh lớn 7,3m
Ưu điểm của quạt trần công nghiệp sản cánh lớn là các diện tích làm mát lớn, độ ồn thấp, không chiếm diện tích sử dụng, và không bị cản trở bởi các việt liệu, máy móc con người mà có thể làm mát cho hầu hết không gian lắp đặt từ đó mang đến hiệu quả cao mà hiếm có các sản phẩm quạt làm mát nào trên thị trường có thể thay thế được.
Môi trường sử dụng quạt trần công nghiệp sản cánh 7,3m
Hiện các môi trường sử dụng quạt trần công nghiệp khá đa dạng và mang đến hiệu quả cao như.
- Quạt trần công nghiệp sử dụng cho các sân bay
- Quạt trần công nghiệp sử dụng cho các trung tâm thương mại.
- Quạt trần công nghiệp sử dung trong các hội trợ
- quạt trần công nghiệp dùng trong các nhà máy, kho hàng, và các khu vui chơi giải trí.vvv.vvv
Các lưu ý khi có nhu cầu mua quạt trần công nghiệp bạn cần biết
Bạn cần phải biết một số các tiêu trí trước khi có ý định đầu tư mua quạt trần công nghiệp sải cánh dài cho doanh nghiệp.
- Chiều cao lắp đặt phải đảm bảo không quá thấp dưới 5m và không quá cao trên 12m, nếu mái nhà bạn cao hơn 12m thì việc lắp quạt trần công nghiệp phải hạ ti quạt suống để đảm bảo chiều cao lắp đặt.
- Không gian lắp đặt không bị vướng bởi các yêu tố như dây điện, cáp giữ khung nhà, xà gồ, cần cẩu, cẩu trục, và bóng điện các đường ống hệ thống hút lọc bụi và thông gió.
- Diện tích không quá nhỏ hoặc không quá lớn đảm bảo quạt được lắp đúng tiêu trí và vị trí cần sử dụng
- Vị trí lắp đặt phải đảm bảo không có gió thổi quá mạnh và trung quanh phải được tre chắn tránh tình trạng tác động từ môi trường bên ngoài.
Tiêu trí chọn quạt trần công nghiệp sải cánh lớn 7,3m
Trước khi quyết định đầu tư và mua quạt trần bạn phải lưu ý trên thị trường thường có nhiều loại với mức giá khác nhau nếu bạn là người mua hàng về dùng trực tiếp thì quá tốt vì bạn có thể tự cân nhắc và chọn theo nhu cầu tài chính và ứng dụng của nhà xưởng.
thường 2 loại quạt trần giá rẻ và quạt trần công nghiệp chất lương hiện đang chênh giá nhau 3 lần một trong những khác biệt khá lớn mà hầu hết các đơn vị thương mại không nói cho bạn hoặc họ cũng không muốn bạn biết về nó.
Thế hiện nó khác nhau như thế nào mà lại có giá thành khác nhau đến thế.

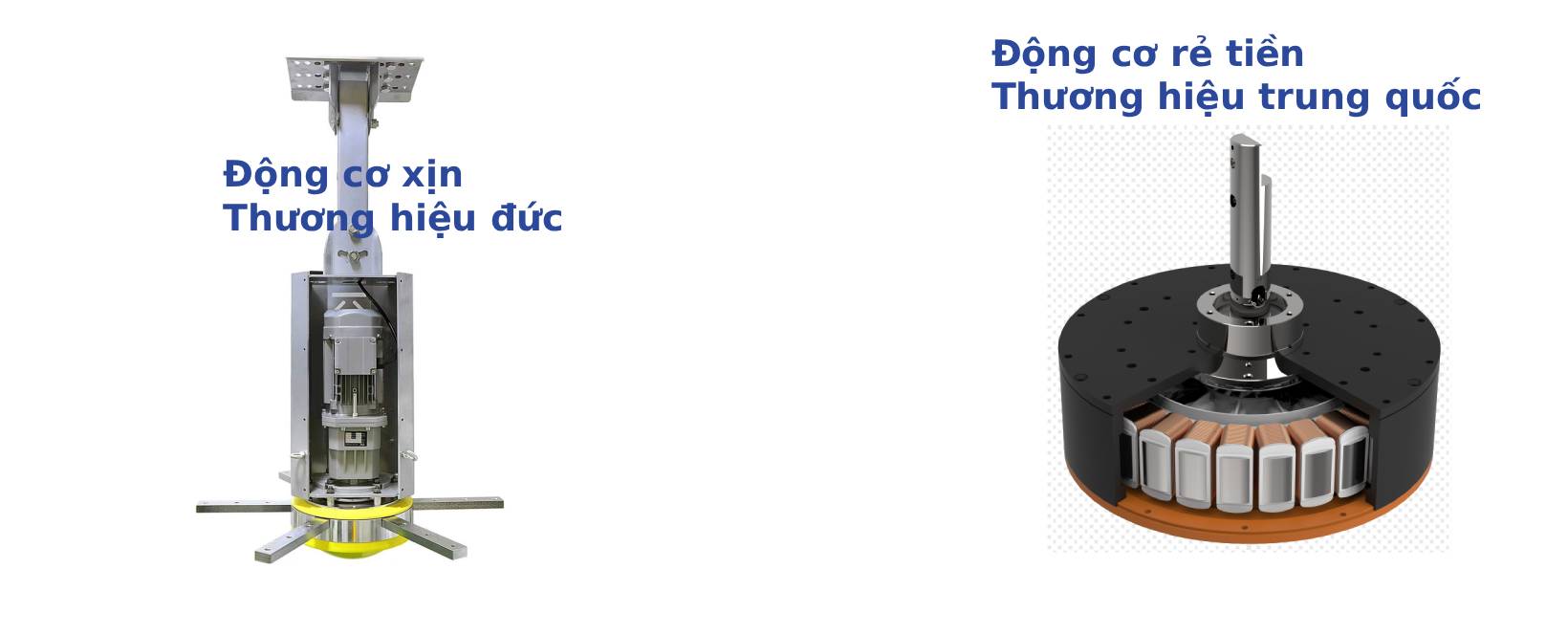

- khác biệt lớn nhất mà ta có thể phân việt được luôn là thương hiệu động cơ, một dòng quạt có thương hiệu đến từ các nước châu âu, như đức, pháp, nhật, còn quạt trần giá rẻ thường hay đến từ thương hiệu trung quốc.
- khác biệt tiếp theo là cấu tạo động cơ, vì 2 kích thước và cấu tạo của động cơ khách nhau hoàn toàn mà trực quan ta có thể phân biệt thông qua hình ảnh dưới được thể hiện rõ.
- ngoài động cơ thì quan trọng hơn cả là vòng bi của quạt trần phải đảm bảo là các loại vòng bi có thương hiệu tốt, vì quạt để trên cao và khả năng bảo trì bảo dưỡng hạn chế.
Vì đây là bài viết sản phẩm lên tôi không đi sâu vào phân biệt các sản phẩm này với sản phẩm khác, điều đó dẫn đến sung đột các sản phẩm với nhau, tốt nhất là bạn lên kết nối với chúng tôi, việc đồng hành và tham khảo cũng như nghe qua các ý kiến tham khảo từ phía công ty.
Mua quạt trần công nghiệp bạn cần lưu ý những thông tin gì ???
theo tôi nghĩ lưu ý đầu tiên là bạn lên tìm một đơn vị uy tín để mua vì quạt trần công nghiệp khi hỏng động cơ là không thể sửa được, điều này trắc không ai nói cho bạn nó là dòng động cơ khá chuyên biệt ở việt nam không có đơn vị nhận sửa vì thế các động cơ khi bị lỗi thường được thay mới và gửi động cơ hỏng về nhà máy, thế nếu bạn mua từ những đơn vị thương mại chỉ vì rẻ hơn vài đồng họ có đổi cho bạn không, và chi phí để sửa động cơ, chi phí tháo lắp động cơ, vì bạn nghĩ tháo con động cơ quạt trần này ra có dễ không, và chi phí vận chuyển, chi phí công nhân hoặc phải thuê, ai bỏ ra, trắc chắn các đơn vị nhỏ sẽ mua song họ bỏ mặc cho nhà cung cấp hoặc tệ hơn là khóa số bạn luôn, bạn muốn điều đó chứ.
Lưu ý thứ 2 tất nhiên lếu có thể bạn hãy tìm hiểu và mua quạt trần công nghiệp có chất lượng và thương hiệu một chút vì thực quạt trần rẻ tiền với quạt đắt tiền nó khác nhau nhiều đó ạ, ví như kiểu dáng, thời gian vận hành,. không gian sử dụng, độ ồn, tính an toàn đều cao hơn.
Tiếp theo chúng ta thực sự phải quan tâm đến nhu cầu sử dụng, thực cái cảm giác lần đầu được đứng dưới cái quạt trần công nghiệp 7,3m nó quay mát thực sự, nhưng liệu nó có phù hợp với yêu cầu của bạn không chúng ta cần cân nhắc kỹ vì số tiền bỏ ra để mua là khá lớn đó, nếu đầu tư không đúng bạn sẽ vướng vào nhiều vấn đề không phù hợp.
Và tất nhiên không gian vị trí lắp đặt khá quan trọng, bạn phải cân nhắc kỹ trước khi quyết định lắp vào vị trí đó có đúng hay chưa, nó có bị cản hay vướng gì khôn, vì khi lắp lên rồi mà tháo ra lắp lại chi phí phát sinh là khá lớn vì thế chúng ta phải thật cẩn thận trong việc tính toán và đưa ra vị trí lắp đặt tốt nhất tối ưu nhất.
Kiểm tra môi trường sử dụng của mình có phù hợp không
tại sao tôi lại nói đến môi trường vì bạn đôi khi đã cân nhắc và tính toán hết rồi mới lắp quạt thì cái mà bạn ít quan tâm nhất chính là thứ quan trọng ảnh hưởng đến chất lượng cũng như cảm nhận của bạn khi lắp quạt trần công nghiệp.
Quạt trần là một dạng làm mát lấy không khí từ khoảng cách giữa không gian mái và không gian nền nhà, không gian này thường có các tạp chất mà ban không biết được như hơi nóng từ mái nhà đổi suống, hơi nóng từ dưới bốc lên, trong máy móc, trong quá trình làm việc, bụi bặm, khói, mùi đều tụ tập ở khoảng không gian này, và bạn lắp thêm 1 con quạt trần để làm mát đẩy mọi loạt thông khí xuống dưới thì liệu khả năng làm mát còn không bạn phải lưu ý.
vì thế quạt trần công nghiệp lắp đặt trong các môi trường sạch. và trần phải được chống nóng tốt mới phù hợp để bạn lắp quạt.
Quạt trần công nghiệp bao gồm các linh kiện gì cấu thành
việc xác định các cấu kiện khiến khách hàng xác nhận những thành phần của quạt minh có thể nhận khi mua vì quạt có nhiều linh kiện mà khi mua lần 1 bạn có thể không nắm được dẫn đến nhà bán hàng không cung cấp đúng cho bạn nhằm bắt bạn mất thêm tiền hoặc bạn phải đi mua thứ mà bạn đáng ra nhận được khi báo giá.
- Động cơ quạt trần công nghiệp sải cánh dài 7,3m : động cơ của quạt trần công nghiệp 7,3m là dạng động cơ nam châm vĩnh cửu công suất vận hành 1,5kw điện 380v, bạn lên dùng điện 380v để đảm bảo động cơ vận hành ổn định và bền hơn điện 220v nhé.

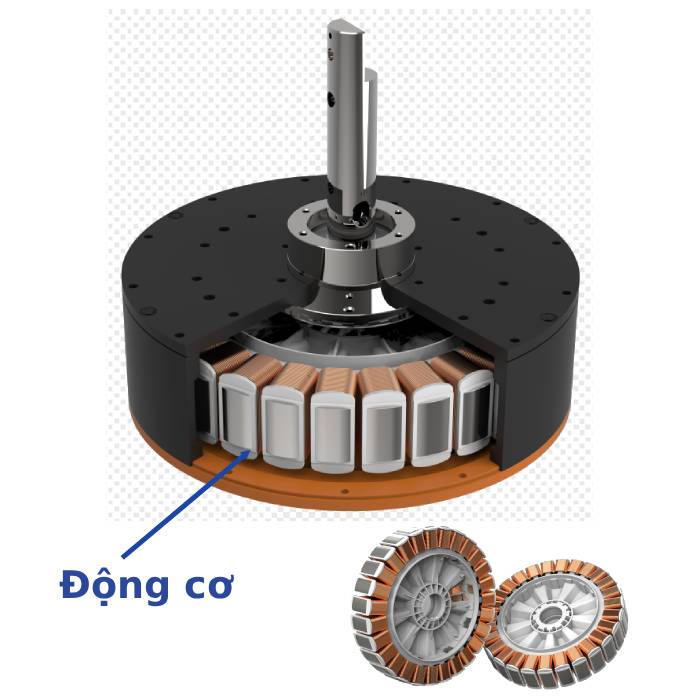

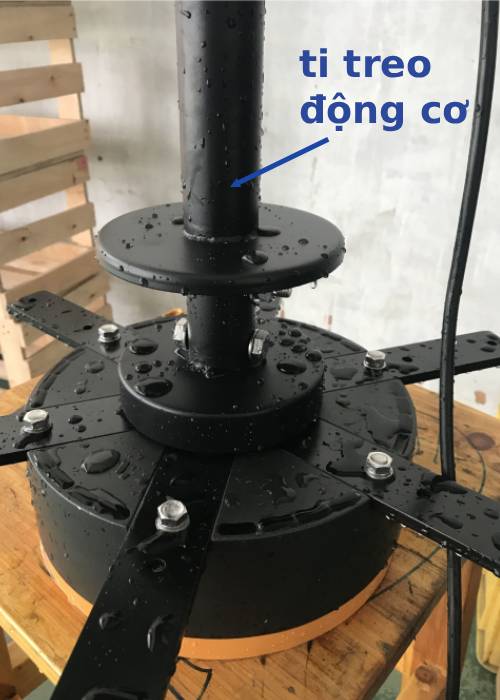

dong cơ quat tran cong nhghiep sai canh lơn Khi lắp các linh kiện và cọc của của quạt trần (ti treo quạt trần) thì hình ảnh thực tế của quạt như sau.

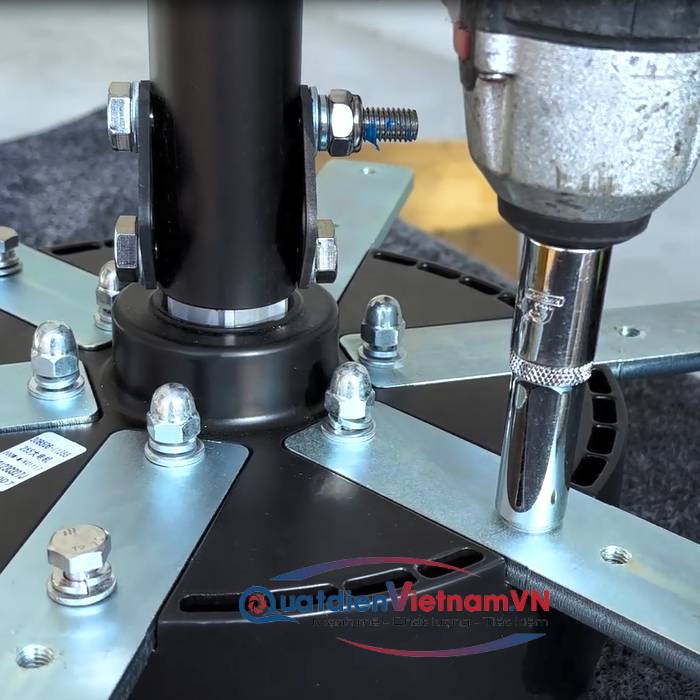

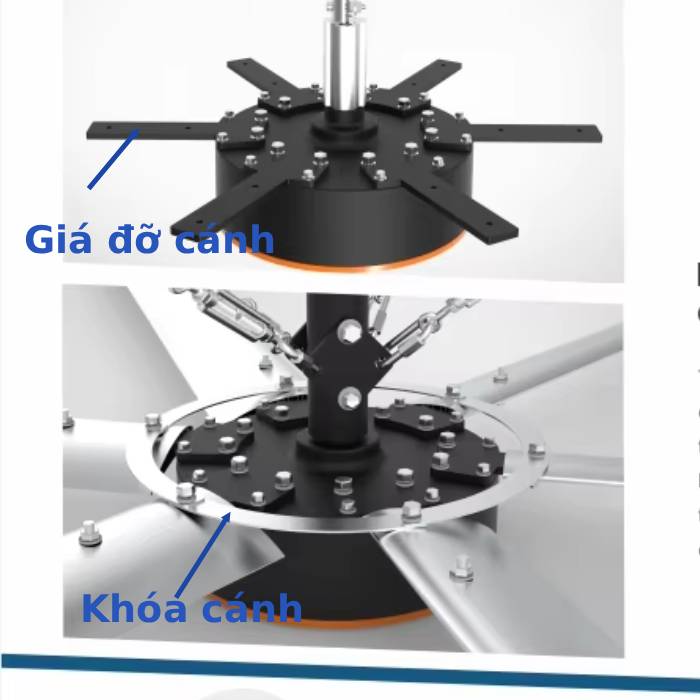

ti treo dong cơ quat tran cong nghiep - linh kiện thứ 2 quan trọng không kém là bộ gồm 6 lá cánh nhôm : loại nhôm đặc biêt với trọng lượng nhẹ, thết kế đàn hồi cao, chịu được mài mòn và khả năng vặn, chống mài mòn tốt, hay còn gọi là nhôm hàng không, vì thế khi cánh quạt trần công nghiệp không may bị biến rạng hoặc móp sẽ không thể phục hồi được các bạn phải thay mới và hiện các linh kiện này khá hiếm và không sẵn để thay nhé.

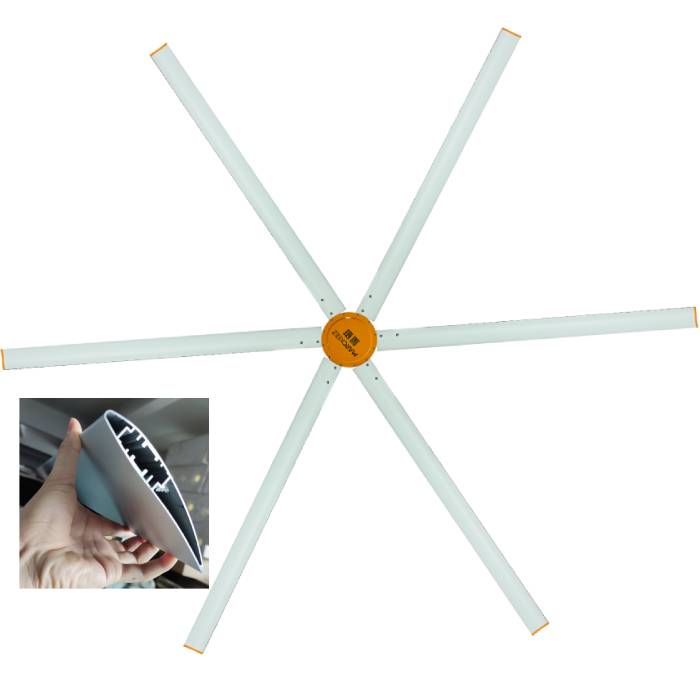

bo 6 la canh quat tran cong nghiep Lưu ý một một đầu cánh luôn có một đẩu bịt cánh, cái này thường được làm bằng nhưa, khác màu và khá quan trọng, nó giúp đinh hướng và giữ trọng tâm cho quạt chứ không phải là vật trang trí lên khá quan trọng các bạn cũng phải để ý có đủ 6 đầu bịt cánh quạt.

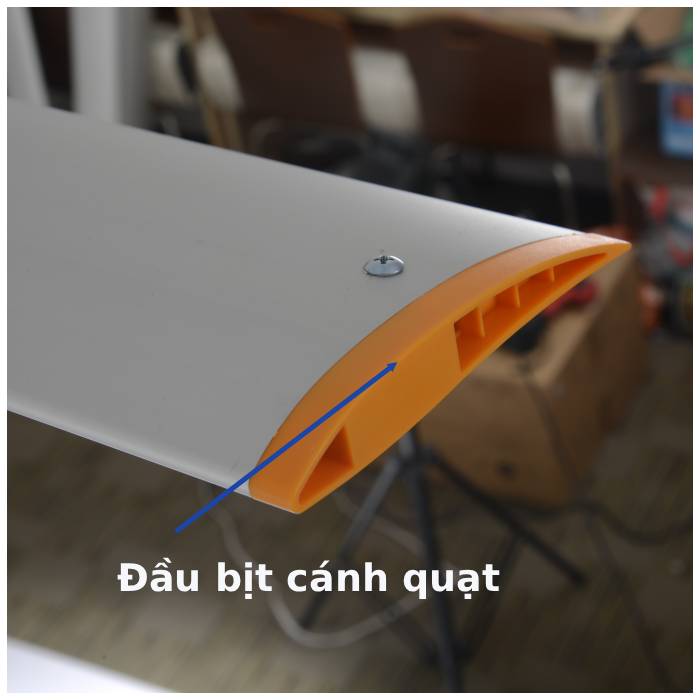

dau bit canh quat tran cong nghiep

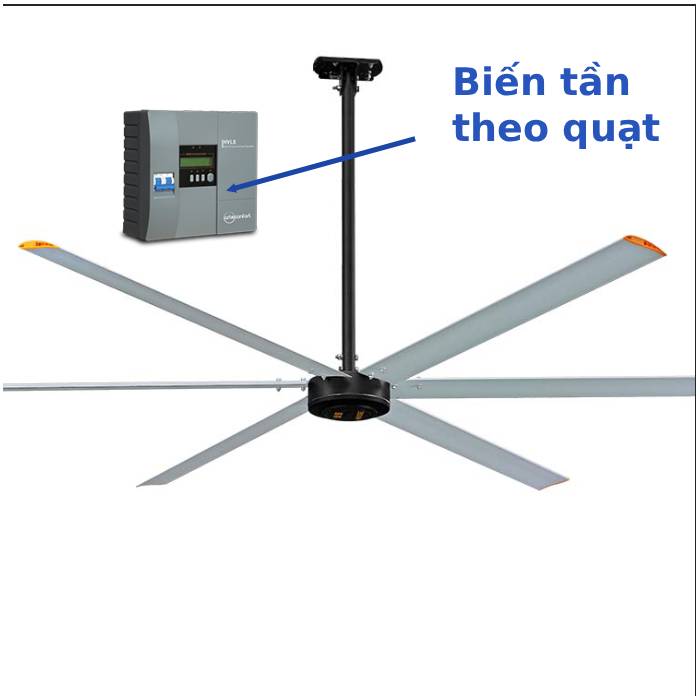

Thứ không thể thiếu đi theo quạt trần công nghiệp là trái tim của quạt trần chịu trach nhiệm điều khiển và hoạt động của quạt trần công nghiệp, chinh là biến tần của quạt.

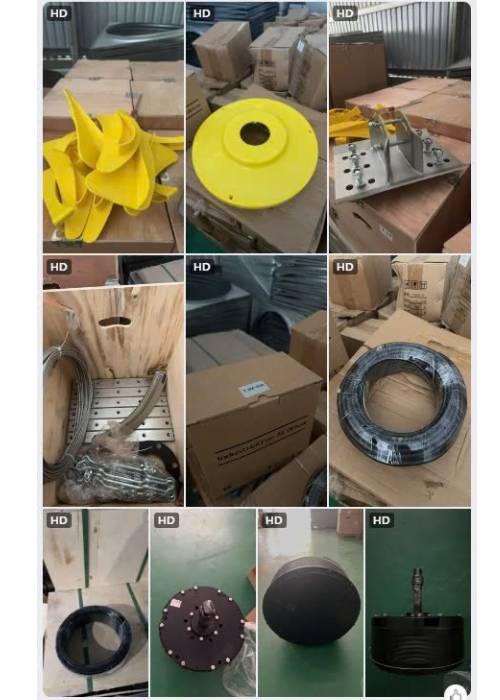

khi chúng ta xác định được các linh kiện chủ yếu của quạt thì các linh kiện không thể thiếu của quạt trần công nghiệp là giá đỡ cánh và khóa cánh quạt trần giúp đỡ toàn bộ trọng lực của quạt và khóa cánh giúp các cánh quạt liên kết với nhau và tránh tình trạng mất cân bằng và rơi cánh quạt.
và tiếp theo chúng ta cần xác định một số linh kiện đi theo quạt mà bạn cần phải có trước khi nhận quạt và ký vào biên bản.
- Cáp quạt trần sẽ có 6 đoạn cáp và các khóa cáp.
- ti quạt bạn sẽ được cấp một đoạn ti quạt dài tầm 1,5m để kết nối và treo quạt.
- dây điện: bạn được cấp một đoạn dây diện tầm 15m đồng bộ với quạt.

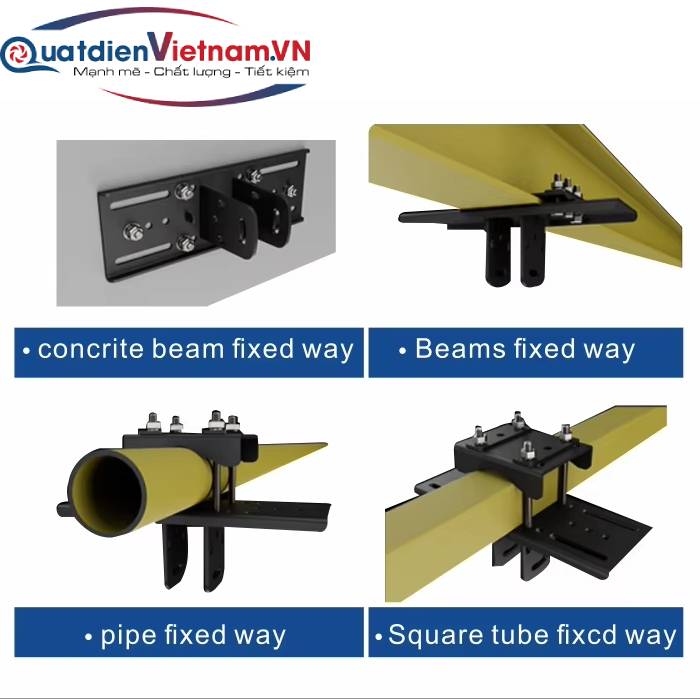

- bát treo quạt hay còn gọi là khóa cái này dùng để khóa vào dầm y hoặc V của khung nhà xưởng.
Bảng kích thước quạt trần công nghiệp (sải cánh dài) – Tổng hợp chuẩn
| STT | Kích thước sải cánh (m) | Công suất tham khảo (W) | Lưu lượng gió ước tính (m³/h) | Diện tích làm mát phù hợp (m²) | Ghi chú |
|---|---|---|---|---|---|
| 1 | 2.0 m | 120–180W | 8.000 – 12.000 | 30 – 60 | Dùng cho cửa hàng, kho nhỏ |
| 2 | 2.5 m | 180–220W | 12.000 – 16.000 | 50 – 80 | Tạo gió mạnh, phù hợp xưởng nhỏ |
| 3 | 3.0 m | 220–280W | 16.000 – 22.000 | 80 – 120 | Phổ biến trong nhà kho, gara |
| 4 | 3.6 m | 280–350W | 22.000 – 30.000 | 120 – 180 | Dùng cho xưởng trung bình |
| 5 | 4.0 m | 350–450W | 30.000 – 38.000 | 150 – 250 | Lưu lượng gió lớn, độ phủ rộng |
| 6 | 4.5 m | 450–500W | 38.000 – 45.000 | 200 – 300 | Phù hợp trần cao 6–10m |
| 7 | 5.0 m | 500–550W | 45.000 – 50.000 | 250 – 350 | Tối ưu cho xưởng rộng |
| 8 | 5.5 m | 550–600W | 50.000 – 58.000 | 300 – 400 | HVLS trung cấp |
| 9 | 6.0 m | 600–680W | 58.000 – 65.000 | 350 – 500 | Dùng trong siêu thị, hội trường |
| 10 | 6.5 m | 650–720W | 65.000 – 72.000 | 500 – 700 | Phủ diện rộng, tiết kiệm điện |
| 11 | 7.0 m | 700–750W | 72.000 – 80.000 | 700 – 900 | Sải cánh lớn, gió mạnh và êm |
| 12 | 7.3 m | 750–800W | 80.000+ | 900 – 1.200 | Size lớn nhất, cho nhà máy lớn |
Có khoảng 5–10 kích thước phổ biến quạt trần công nghiệp sải cánh dài, nhưng con số này còn phụ thuộc vào từng hãng – nhiều hãng cung cấp chế độ tuỳ chỉnh.
Kích thước phổ biến: từ 2,5 m đến 7,3 m đường kính.
Khi chọn quạt, bạn nên cân nhắc diện tích nhà xưởng, chiều cao trần, và mục đích sử dụng để chọn kích thước phù hợp.
Hướng dẫn lắp đặt quạt trần công nghiệp 7,3m
điều đầu tiên chúng ta cần phải xác nhận với nhau là bạn hoặc công nhân của bạn hoàn toàn có thể tự lắp được dạng quạt này nó không quá phức tạp, tuy nhiên nếu chúng ta đầu tư đồng bộ cho nhà xưởng bạn cũng có thể yêu cầu chúng tôi cung cấp luôn dịch vụ lắp đặt và vận hành bàn giao quạt cho bạn sau khi thanh toán tiền.
Hiện chi phí lắp đặt bình quân cho một lần lắp đặt trọn gói tầm 3 -5tr tùy vào nhiều yếu tố, như số lượng cần lắp, kích thước cần lắp quạt, và chiều cao nhà xưởng của bạn cần lắp bạn có thể liên hệ với chúng tôi để được hướng dẫn và tư vân chi tiết trước khi lắp quạt trần, sau đây tôi sẽ cố gắng tả chi tiết các bước để lắp đặt quạt trần công nghiệp 6 lá cánh và hình ảnh để quý khách tham khảo cũng như có thêm kiến thức lắp đặt cho nhà xưởng của mình.

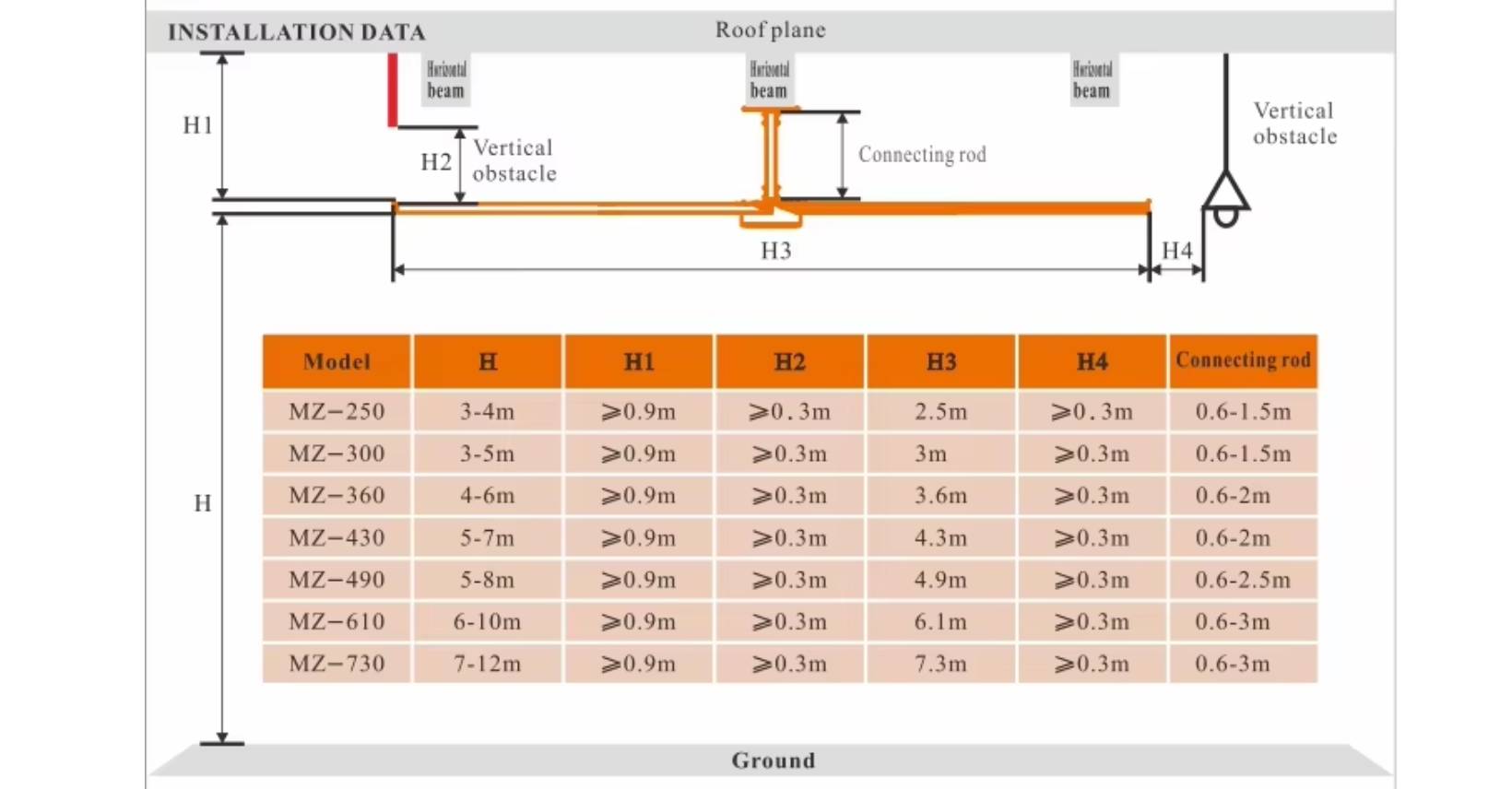

Khoảng cách tiêu chuẩn lắp đặt quạt trần công nghiệp 7,3m
1. Chiều cao trần tối thiểu
≥ 8 – 12 mét
Quạt 7,3m (24ft) cần trần cao để đảm bảo luồng gió trải đều và không bị dội ngược.
2. Khoảng cách từ cánh quạt đến nền
≥ 4,0 – 5,0 mét
Đây là khoảng cách an toàn để quạt tạo luồng gió tối ưu và tránh nguy hiểm cho thiết bị, xe nâng, công nhân.
3. Khoảng cách từ cánh quạt đến mái / trần
≥ 1,0 – 1,5 mét
Để quạt hút được đủ lượng khí phía trên và không bị nhiễu loạn luồng gió.
4. Khoảng cách tới vật cản ngang (xà, dầm, cột…)
≥ 1,5 – 2,0 mét
Đảm bảo quạt quay không bị cản trở, dòng khí luân chuyển ổn định.
5. Khoảng cách giữa các quạt trong cùng nhà xưởng
30 – 40 mét mỗi quạt
Quạt 7,3m có độ phủ lớn (~900–1200 m²), nên chỉ cần lắp cách nhau 30–40m là đủ để phủ hết diện tích.
6. Khoảng cách với tường
≥ 2,0 – 3,0 mét
Để không khí có không gian lan tỏa đều hai bên
Khảo sát & chuẩn bị trước khi lắp
Kiểm tra chiều cao trần, độ cứng kết cấu, tải chịu lực của dầm.
Xác định vị trí lắp tối ưu (trung tâm nhà xưởng, tránh vật cản).
Chuẩn bị giàn giáo, thang nâng, dây an toàn, dụng cụ siết lực.
Kiểm tra đủ phụ kiện:
Ty treo / thanh nối
Bộ treo, tấm đế
Motor + thân quạt
Bộ cánh + bulong
Tủ điều khiển + dây cáp
Ngắt điện khu vực lắp đặt.
Lắp bộ treo (mounting system)
Chọn dầm chắc chắn (I, H, hộp hoặc dầm chữ C).
Gắn bộ treo (bracket) vào dầm bằng bulong chịu lực ≥ 8.8.
Kiểm tra độ chắc chắn bằng búa thử hoặc lực kéo ≥ 300–500 kg.
Lắp ty treo / thanh nối xuống đúng độ dài để đảm bảo khoảng cách với trần – nền theo tiêu chuẩn.
Lắp motor & thân quạt
Treo motor lên bộ treo bằng bulong khóa an toàn.
Gắn dây an toàn chống rơi vào dầm.
Dùng thước cân chỉnh để motor ở vị trí cân bằng hoàn toàn, tránh rung lắc khi chạy.
Siết bulong đúng lực siết tiêu chuẩn (theo kg•cm hoặc N•m).
Lắp bộ cánh quạt
Gắn từng thanh cánh vào bộ hub (trung tâm) theo đúng vị trí ký hiệu.
Dùng bulong thép cường lực, gắn đúng chiều và đủ long-đền chống rung.
Sau khi lắp xong, xoay thử cánh bằng tay để kiểm tra cân bằng.
Kiểm tra khoảng cách giữa các cánh và nền/trần để tránh chạm vật cản.

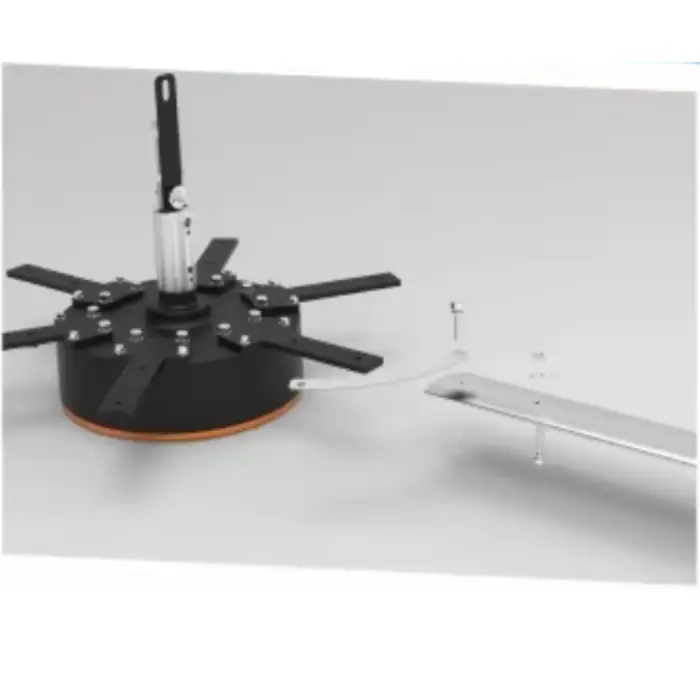

lap canh voi dong co quat tran
Đi dây & đấu điện
Kéo dây nguồn từ tủ điện đến tủ điều khiển quạt.
Đi dây tín hiệu từ tủ điều khiển lên motor.
Đấu dây theo màu + ký hiệu (L – N – PE).
Bọc ống ruột gà hoặc ống PVC để bảo vệ dây.
Kiểm tra tiếp địa đầy đủ (điện trở đất < 4Ω là tốt nhất).
Lắp tủ điều khiển & test vận hành
Gắn tủ điều khiển vào tường hoặc cột ở độ cao an toàn.
Cài đặt tốc độ mặc định, các chế độ bảo vệ.
Chạy thử ở tốc độ thấp 5–10 phút.
Kiểm tra:
Độ rung
Tiếng ồn
Tốc độ cánh
Dòng điện tiêu thụ
Tăng dần tốc độ lên mức max để kiểm tra ổn định.
Ghi biên bản bàn giao vận hành.
Bàn giao & hướng dẫn sử dụng
Hướng dẫn cách bật/tắt, tăng giảm tốc độ.
Nhắc khách hàng kiểm tra bulong 6 tháng/lần.
Không để vật bay phía dưới.
Không sử dụng khi có giàn giáo đang dựng dưới quạt.
Checklist an toàn phải đảm bảo
✔ Tất cả bulong phải dùng loại 8.8 trở lên
✔ Có dây an toàn chống rơi cho motor
✔ Motor phải cân bằng tuyệt đối
✔ Có aptomat riêng cho quạt
✔ Không lắp khi gió lớn hoặc nền không bằng phẳng
✔ Kỹ thuật viên phải mang đai an toàn khi làm việc trên cao
Nhận Thi Công – Lắp Đặt Quạt Trần Công Nghiệp Tại Hưng Đức Phát
Hưng Đức Phát chuyên cung cấp dịch vụ thi công – lắp đặt quạt trần công nghiệp trọn gói cho nhà xưởng, nhà hàng, kho bãi, trung tâm thể thao, showroom và các không gian có trần cao. Với đội ngũ kỹ thuật nhiều năm kinh nghiệm, chúng tôi đảm bảo lắp đặt đúng tiêu chuẩn, vận hành êm, an toàn tuyệt đối và mang lại hiệu quả làm mát tối đa cho không gian của bạn.
➤ Quy trình làm việc
Khảo sát thực tế & tư vấn chọn kích thước quạt phù hợp.
Báo giá rõ ràng – tối ưu theo diện tích.
Lắp đặt đúng kỹ thuật: đo chuẩn khoảng cách trần – sàn, gia cố ty treo, đấu điện chuẩn.
Kiểm tra vận hành, cân bằng cánh, bàn giao và hướng dẫn sử dụng.
➤ Lợi ích khi chọn Hưng Đức Phát
Thi công nhanh, gọn – bảo hành chất lượng lắp đặt.
Cam kết an toàn – đúng kỹ thuật – đúng tải trọng.
Nhận lắp đặt các dòng quạt trần công nghiệp từ 2m đến 7,3m.
