| Model | Đường kính cánh (mm) | Điện áp (V) | Công suất (W) | Dòng điện (A) | Lưu lượng gió (m³/h) | Độ ồn (dB) | Tốc độ (rpm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|
| YWF4E-250S | 250 | 220 | 60 | 0.30 | ~1.200 – 1.400 | 55 | 1300 | 3.2 |
| YWF4E-300S | 300 | 220 | 90 | 0.45 | ~2.000 – 2.400 | 58 | 1350 | 4.0 |
| YWF4E-350S | 350 | 220 | 120 | 0.55 | ~3.000 – 3.500 | 60 | 1350 | 5.5 |
| YWF4E-400S | 400 | 220 | 160 | 0.75 | ~4.500 – 5.000 | 62 | 1350 | 6.5 |
| YWF4E-450S | 450 | 220 | 200 | 0.95 | ~6.000 – 6.800 | 65 | 1350 | 7.5 |
| YWF4E-500S | 500 | 220/380 | 250 | 1.20 | ~8.000 – 9.000 | 68 | 1350 | 10.5 |
| YWF4E-550S | 550 | 220/380 | 370 | 1.70 | ~10.000 – 11.500 | 70 | 1350 | 13.5 |
| YWF4E-600S | 600 | 220/380 | 550 | 2.50 | ~13.000 – 15.000 | 73 | 1350 | 16.5 |
| YWF4E-630S | 630 | 220/380 | 750 | 3.40 | ~16.000 – 18.000 | 75 | 1350 | 19.0 |
| YWF4E-700S | 700 | 220/380 | 1100 | 5.20 | ~20.000 – 22.000 | 78 | 1350 | 25.0 |

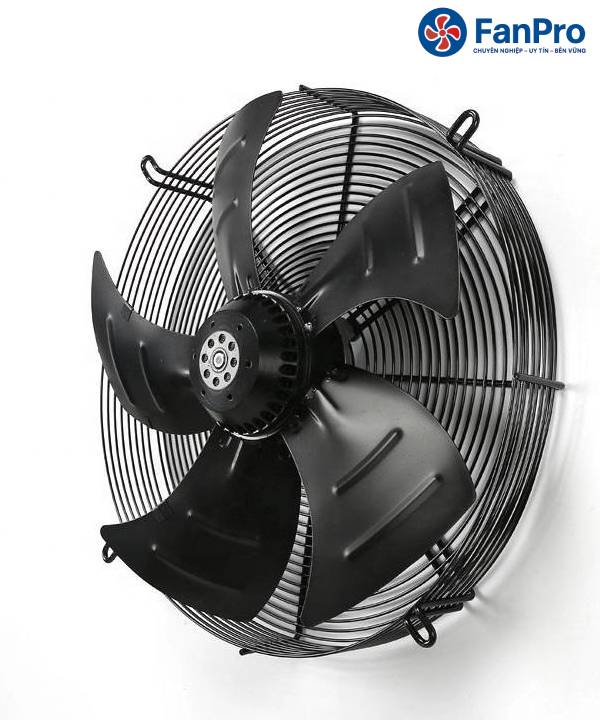

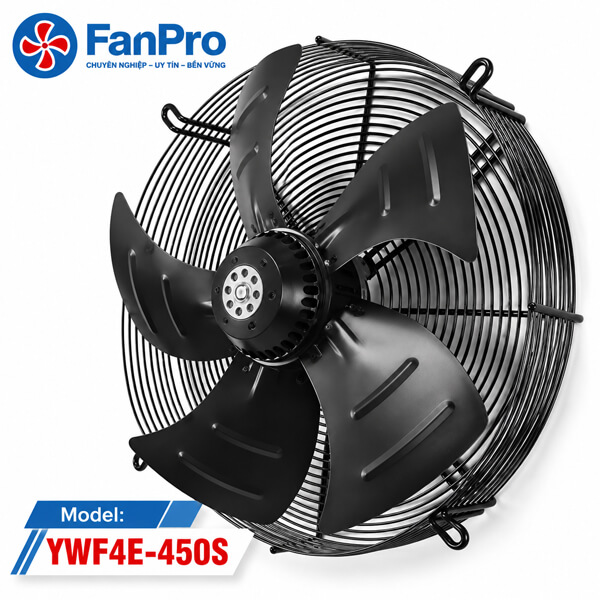

Tổng quan về quạt giải nhiệt dàn nóng YWF4E-450S
Trong các hệ thống làm lạnh công nghiệp, kho lạnh và thiết bị ngưng tụ, việc duy trì luồng không khí lưu thông ổn định có ảnh hưởng trực tiếp đến hiệu quả trao đổi nhiệt. Quạt giải nhiệt dàn nóng YWF4E-450S là dòng quạt hướng trục được sử dụng để tạo luồng gió qua khu vực trao đổi nhiệt, hỗ trợ quá trình tản nhiệt và giúp hệ thống vận hành theo yêu cầu thiết kế.
Với đường kính cánh danh nghĩa 450 mm, model này phù hợp để xem xét cho các cụm dàn nóng, dàn lạnh hoặc thiết bị cần quạt hút, tùy thuộc vào cấu hình lắp đặt thực tế. Khi lựa chọn, ngoài kích thước cánh, người mua cần kiểm tra điện áp, công suất, tốc độ quay, lưu lượng gió và hướng thổi hút để bảo đảm quạt tương thích với hệ thống hiện có.
Đối với doanh nghiệp đang tìm quạt YWF4E-450S, việc xác định đúng phiên bản trước khi đặt hàng sẽ giúp hạn chế sai lệch thông số và tránh phát sinh chi phí khi thay thế hoặc lắp mới.

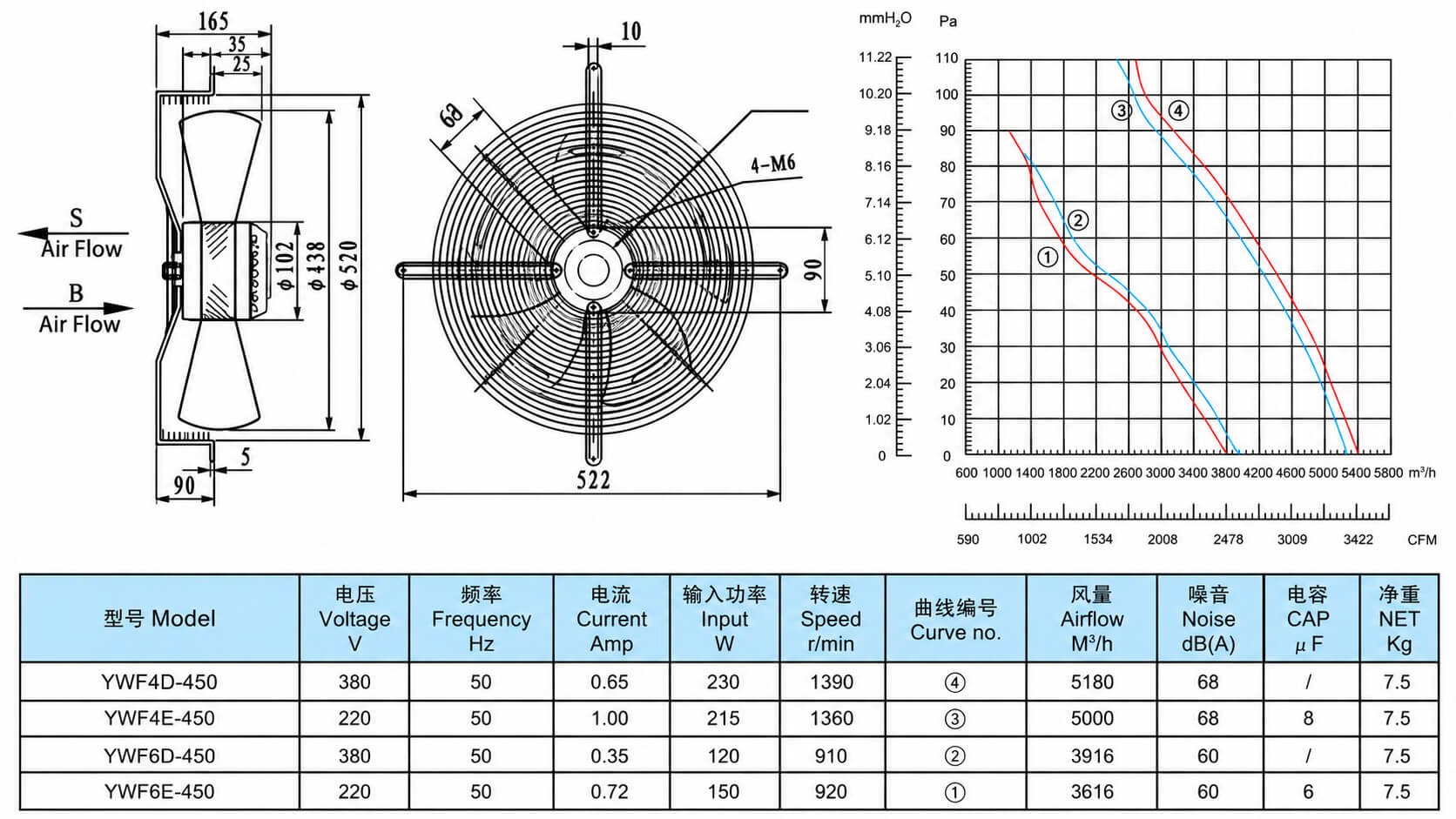

Thông số kỹ thuật quạt YWF4E-450S
Các thông số dưới đây được tổng hợp từ tài liệu của nhà sản xuất và bảng thông tin sản phẩm đang lưu hành. Một số phiên bản cùng tên YWF4E-450S có thông số khác nhau, do đó cần đối chiếu mã đầy đủ và nhãn động cơ trước khi sử dụng làm căn cứ kỹ thuật.
| Thông số | Giá trị tham khảo |
|---|---|
| Model | YWF4E-450S |
| Loại quạt | Quạt hướng trục |
| Đường kính cánh danh nghĩa | 450 mm |
| Số lượng cánh | 5 cánh ở phiên bản phổ biến |
| Điện áp | 220–240V AC, 1 pha ở phiên bản được đối chiếu |
| Tần số | 50Hz |
| Công suất | Khoảng 215W ở một số bảng thông số; phiên bản Weiguang 102/60 có mức 250W |
| Tốc độ quay | Khoảng 1.350–1.360 vòng/phút tùy phiên bản |
| Lưu lượng gió | Khoảng 5.000 m³/h ở một số cấu hình; phiên bản 102/60 được nhà sản xuất công bố đến 5.368 m³/h |
| Độ ồn | Khoảng 68–69 dB(A) theo tài liệu của từng phiên bản |
| Hướng gió | Cần xác nhận theo ký hiệu và cấu hình thực tế |
Lưu ý: Bảng trên có tính chất tham khảo, không phải bảng thông số đã xác nhận cho mọi sản phẩm mang mã YWF4E-450S. Không nên dùng các giá trị công suất, lưu lượng gió hoặc tốc độ quay để thiết kế hệ thống khi chưa đối chiếu đúng phiên bản. Nếu cần đưa thông số chính thức lên hồ sơ kỹ thuật, catalogue bán hàng hoặc hồ sơ nghiệm thu, nên căn cứ vào nhãn máy và tài liệu đi kèm sản phẩm thực tế.
Đặc điểm vận hành của quạt giải nhiệt dàn nóng 450mm
Thiết kế hướng trục tạo luồng gió trực tiếp
Quạt hướng trục tạo dòng không khí chủ yếu theo phương song song với trục quay. Cách tạo gió này phù hợp với nhiều ứng dụng cần đưa không khí đi qua bề mặt trao đổi nhiệt hoặc hỗ trợ lưu thông không khí trong một khu vực xác định.
Ở model YWF4E-450S, đường kính cánh danh nghĩa 450 mm là thông tin quan trọng khi đối chiếu kích thước với vị trí lắp đặt. Tuy nhiên, đường kính cánh không đồng nghĩa với kích thước tổng thể của quạt. Khi thay thế, cần kiểm tra thêm đường kính khung, khoảng cách lỗ bắt bulông, chiều sâu lắp đặt và khoảng trống dành cho cánh quay.
Hỗ trợ trao đổi nhiệt cho thiết bị lạnh
Trong hệ thống lạnh, quạt có nhiệm vụ tạo dòng không khí đi qua dàn trao đổi nhiệt theo thiết kế. Luồng gió phù hợp giúp quá trình trao đổi nhiệt diễn ra thuận lợi hơn, đồng thời hỗ trợ hệ thống duy trì điều kiện làm việc theo yêu cầu.
Hiệu quả thực tế không chỉ phụ thuộc vào quạt mà còn liên quan đến diện tích dàn trao đổi nhiệt, mức độ sạch của bề mặt lá tản nhiệt, điều kiện môi trường, đường đi của không khí và tình trạng vận hành của toàn bộ thiết bị.
Cần lựa chọn đúng phiên bản động cơ
Cùng ký hiệu YWF4E-450S nhưng các phiên bản có thể khác nhau về công suất, tốc độ quay và lưu lượng gió. Chẳng hạn, tài liệu nhà sản xuất cho biến thể YWF4E-450S-102/60 thể hiện thông số khác với một số bảng bán hàng ghi cho model YWF4E-450S thông dụng.
Vì vậy, không nên chỉ dựa vào tên model hoặc đường kính cánh để kết luận hai chiếc quạt có thể thay thế trực tiếp cho nhau. Cần so sánh cả thông số điện, đặc tính vận hành và kích thước lắp đặt.
Quạt YWF4E-450S được sử dụng ở đâu?
Tùy cấu hình cụ thể, quạt giải nhiệt dàn nóng YWF4E-450S có thể được xem xét cho các ứng dụng sau:
- Dàn nóng và dàn ngưng tụ: Tạo luồng không khí đi qua bề mặt trao đổi nhiệt, phục vụ quá trình thải nhiệt của thiết bị.
- Hệ thống kho lạnh: Sử dụng trong các cụm thiết bị lạnh có yêu cầu về kích thước và đặc tính quạt tương thích.
- Thiết bị điều hòa không khí: Có thể được dùng trong cụm thiết bị phù hợp với thông số và hướng gió của quạt.
- Thiết bị làm mát công nghiệp: Hỗ trợ lưu thông không khí tại những vị trí được thiết kế để sử dụng quạt hướng trục.
- Thay thế quạt cũ: Phù hợp khi model mới đáp ứng yêu cầu về kích thước, điện áp, công suất, tốc độ quay và lưu lượng gió của hệ thống hiện hữu.
Không phải mọi thiết bị có cánh quạt 450 mm đều có thể sử dụng YWF4E-450S. Trước khi lắp đặt, cần xác định yêu cầu của nhà sản xuất thiết bị và điều kiện vận hành thực tế.
Những yếu tố cần kiểm tra trước khi mua quạt YWF4E-450S
Xác định chính xác mã quạt
Nếu quạt cũ vẫn còn nhãn thông số, hãy ghi lại toàn bộ ký hiệu model và phần hậu tố phía sau. Những ký hiệu này có thể giúp phân biệt phiên bản động cơ, đặc tính vận hành hoặc cấu hình sản phẩm.
Khi không còn nhãn, nên chụp ảnh tổng thể quạt, tem động cơ, đầu nối điện và vị trí lắp đặt để đối chiếu trước khi đặt hàng.
Đối chiếu kích thước lắp đặt
Đường kính cánh 450 mm chỉ là một trong các thông số cần kiểm tra. Để tránh phải chỉnh sửa khung hoặc giá đỡ, cần đo:
- Đường kính và kích thước tổng thể của khung quạt.
- Khoảng cách giữa các lỗ bắt bulông.
- Chiều sâu lắp đặt và khoảng trống phía trước, phía sau cánh.
- Vị trí dây điện, hộp đấu nối và các chi tiết có thể cản trở luồng gió.
Đặc biệt, khi thay quạt cho dàn nóng hoặc dàn ngưng tụ, cần kiểm tra hướng gió thực tế. Lắp quạt sai chiều có thể làm giảm hiệu quả trao đổi nhiệt hoặc khiến thiết bị hoạt động không đúng thiết kế.
Kiểm tra nguồn điện và công suất
Không nên mặc định tất cả quạt YWF4E-450S đều có cùng công suất hoặc dòng điện. Trước khi đấu nối, hãy so sánh điện áp, số pha, tần số, dòng điện định mức và yêu cầu bảo vệ của phiên bản đang sử dụng.
Việc thay quạt có thông số điện khác cần được đánh giá bởi người có chuyên môn, đặc biệt khi quạt được lắp trong hệ thống lạnh đang vận hành liên tục.
Đánh giá yêu cầu lưu lượng gió
Lưu lượng gió là một yếu tố quan trọng nhưng không nên được xem xét độc lập. Khả năng tạo gió thực tế còn phụ thuộc vào trở lực của dàn trao đổi nhiệt, lưới bảo vệ, khoảng cách lắp đặt và điều kiện dòng khí.
Nếu sử dụng quạt để thay thế, nên đối chiếu đặc tính quạt cũ với tài liệu của quạt mới thay vì chỉ chọn sản phẩm có đường kính tương đương.
Hướng dẫn lắp đặt và bảo dưỡng
Trước khi lắp quạt, cần ngắt nguồn điện và kiểm tra tình trạng khung, giá đỡ cùng các điểm bắt bulông. Quạt phải được cố định chắc chắn, không bị lệch tâm và không có vật cản trong vùng quay của cánh.
Sau khi hoàn tất lắp đặt, cần kiểm tra các nội dung cơ bản:
- Cánh quạt quay tự do, không va chạm với khung hoặc lưới bảo vệ.
- Đấu nối điện đúng sơ đồ của phiên bản thực tế.
- Hướng gió phù hợp với yêu cầu của thiết bị.
- Quạt vận hành ổn định, không rung lắc bất thường hoặc phát ra tiếng va chạm.
- Các chi tiết bảo vệ được lắp đầy đủ trước khi đưa thiết bị vào hoạt động.
Trong quá trình sử dụng, nên vệ sinh bụi bẩn bám trên cánh và khu vực trao đổi nhiệt theo định kỳ phù hợp với môi trường làm việc. Bụi bẩn tích tụ có thể cản trở dòng khí và làm giảm hiệu quả trao đổi nhiệt. Đồng thời, cần kiểm tra độ chắc chắn của các mối ghép và theo dõi những thay đổi bất thường về tiếng ồn, độ rung hoặc dòng điện.
Mọi hoạt động kiểm tra bên trong động cơ và hệ thống điện cần được thực hiện sau khi đã cô lập nguồn điện, bởi người có chuyên môn phù hợp.
Câu hỏi thường gặp về quạt YWF4E-450S
Quạt giải nhiệt dàn nóng YWF4E-450S có đường kính cánh bao nhiêu?
Model này có đường kính cánh danh nghĩa 450 mm. Khi thay thế quạt cũ, vẫn cần kiểm tra kích thước khung và khoảng cách lỗ lắp vì các kích thước này không được xác định chỉ từ đường kính cánh.
Quạt YWF4E-450S có công suất bao nhiêu?
Thông số phụ thuộc vào phiên bản cụ thể. Một số bảng thông số ghi 215W, trong khi nhà sản xuất Weiguang công bố phiên bản YWF4E-450S-102/60 có công suất 250W. Cần xác nhận mã đầy đủ trước khi sử dụng thông số cho thiết kế hoặc đấu nối.
Lưu lượng gió của YWF4E-450S là bao nhiêu?
Một số tài liệu bán hàng ghi khoảng 5.000 m³/h; tài liệu nhà sản xuất cho phiên bản 102/60 công bố mức 5.368 m³/h. Không nên áp dụng một giá trị duy nhất cho mọi phiên bản mang mã YWF4E-450S.
Có thể dùng YWF4E-450S để thay quạt dàn nóng cũ không?
Có thể xem xét nếu quạt mới đáp ứng đầy đủ yêu cầu của hệ thống. Trước khi thay, cần so sánh mã sản phẩm, kích thước lắp đặt, nguồn điện, công suất, tốc độ quay, lưu lượng gió và hướng gió. Chỉ có cùng đường kính cánh là chưa đủ để xác nhận khả năng thay thế.
Khi mua quạt YWF4E-450S cần cung cấp thông tin gì?
Người mua nên cung cấp mã model đầy đủ, ảnh nhãn động cơ, điện áp đang sử dụng, kích thước lắp đặt và mục đích sử dụng. Nếu mua để thay thế, ảnh quạt cũ và vị trí lắp đặt sẽ giúp đối chiếu chính xác hơn.
Tư vấn lựa chọn quạt giải nhiệt dàn nóng phù hợp
Việc lựa chọn đúng quạt giải nhiệt dàn nóng YWF4E-450S giúp quá trình lắp đặt thuận lợi hơn và hạn chế rủi ro do sai khác về thông số kỹ thuật. Đối với hệ thống đang vận hành, nên ưu tiên đối chiếu theo model đầy đủ và yêu cầu của thiết bị thay vì chỉ dựa trên kích thước cánh hoặc tên gọi thương mại.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các dòng sản phẩm phù hợp với nhu cầu sử dụng.
Trước khi chốt đơn hàng, hãy xác nhận lại thông số của đúng phiên bản YWF4E-450S cần mua, đặc biệt là công suất, lưu lượng gió và kích thước lắp đặt. Đây là bước quan trọng để bảo đảm quạt phù hợp với hệ thống dàn nóng hoặc thiết bị làm lạnh thực tế.
