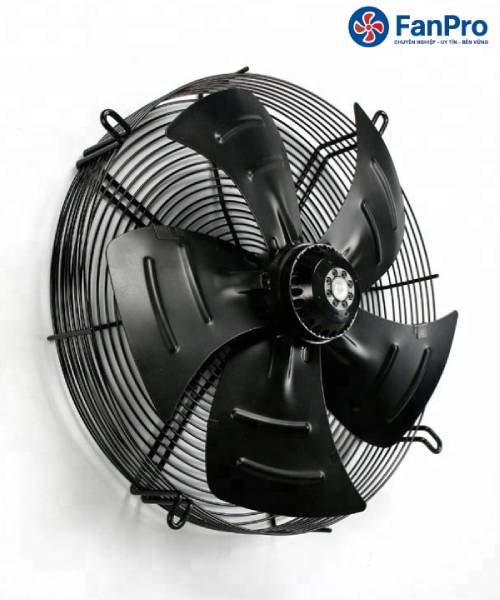

Tổng quan về quạt giải nhiệt dàn nóng YWF4E-500S
Trong các hệ thống lạnh công nghiệp, dàn nóng và dàn ngưng tụ cần được cung cấp luồng không khí phù hợp để hỗ trợ quá trình thải nhiệt. Quạt giải nhiệt dàn nóng YWF4E-500S là dòng quạt hướng trục có đường kính cánh danh nghĩa 500 mm, được sử dụng trong nhiều ứng dụng làm lạnh, điều hòa không khí và thiết bị trao đổi nhiệt.
Sản phẩm thuộc dòng quạt YWF, được thiết kế để tạo luồng gió đi qua khu vực trao đổi nhiệt. Tùy phiên bản, quạt có thể được lắp trên dàn nóng, cụm ngưng tụ hoặc các thiết bị làm mát công nghiệp có yêu cầu tương thích về kích thước và đặc tính vận hành.
Khi lựa chọn quạt YWF4E-500S, người mua không nên chỉ dựa vào đường kính cánh. Các yếu tố như công suất động cơ, tốc độ quay, lưu lượng gió, nguồn điện, hướng gió và kích thước lắp đặt đều cần được đối chiếu với hệ thống thực tế. Đây cũng là cơ sở để lựa chọn đúng sản phẩm khi thay thế quạt cũ hoặc lắp đặt thiết bị mới.
Thông số kỹ thuật của YWF4E-500S
Model YWF4E-500S có nhiều biến thể với hậu tố kỹ thuật khác nhau. Bảng dưới đây sử dụng một phiên bản tham khảo được công bố cho dòng quạt Weiguang; thông số không mặc nhiên áp dụng cho tất cả sản phẩm chỉ mang tên YWF4E-500S.
| Thông số | Giá trị tham khảo |
|---|---|
| Model | YWF4E-500S |
| Loại quạt | Quạt hướng trục |
| Đường kính cánh | 500 mm |
| Số cánh | 5 cánh ở phiên bản tham khảo |
| Điện áp | 220V AC |
| Tần số | 50Hz |
| Công suất đầu vào | 380W |
| Tốc độ quay | 1.320 vòng/phút |
| Lưu lượng gió tối đa | 7.155 m³/h |
| Dòng điện định mức | 1,75A |
| Độ ồn | Khoảng 71 dB(A) |
| Cấp bảo vệ | IP54 ở phiên bản được đối chiếu |
| Nhiệt độ môi trường làm việc | -30°C đến +60°C ở phiên bản được đối chiếu |
Lưu ý kỹ thuật: Các thông số trên tương ứng với một cấu hình YWF4E-500S cụ thể được công bố trên tài liệu sản phẩm. Catalogue Weiguang còn có những biến thể khác như YWF4E-500S-137/35 và YWF4E-500S-137/50, với công suất và lưu lượng gió khác nhau. Khi đăng thông số chính thức lên website, cần xác nhận đúng mã đầy đủ trên tem động cơ hoặc catalogue của lô hàng thực tế.
Điểm đáng chú ý trong thiết kế quạt YWF4E-500S
Cánh quạt đường kính 500 mm
Đường kính cánh 500 mm giúp xác định kích thước danh nghĩa của bộ phận tạo gió và là thông số quan trọng khi lựa chọn quạt cho dàn trao đổi nhiệt. Tuy nhiên, kích thước cánh không đại diện cho toàn bộ kích thước lắp đặt.
Khi thay quạt cũ, cần kiểm tra thêm đường kính khung, khoảng cách lỗ bắt bulông, chiều sâu tổng thể và khoảng trống cần thiết để cánh quay an toàn. Những yếu tố này quyết định khả năng lắp vừa với khung hoặc vị trí có sẵn.
Tạo luồng không khí qua bề mặt trao đổi nhiệt
Quạt hướng trục tạo dòng khí chủ yếu theo phương song song với trục quay. Trong ứng dụng làm lạnh, luồng không khí được dẫn qua bề mặt trao đổi nhiệt nhằm hỗ trợ quá trình thải nhiệt hoặc trao đổi nhiệt theo thiết kế của thiết bị.
Hiệu quả làm mát không chỉ phụ thuộc vào lưu lượng gió danh nghĩa. Bề mặt lá tản nhiệt có sạch hay không, đường đi của không khí có bị cản trở hay không và quạt có được lắp đúng hướng đều ảnh hưởng đến hiệu quả vận hành.
Có nhiều cấu hình công suất
Một điểm cần đặc biệt lưu ý ở YWF4E-500S là các phiên bản có thể sử dụng cấu hình động cơ khác nhau. Tài liệu sản phẩm ghi nhận những biến thể có công suất 380W, 450W hoặc 500W, tùy mã đầy đủ và đặc tính vận hành.
Do đó, không nên kết luận hai quạt có thể thay thế trực tiếp cho nhau chỉ vì cùng đường kính cánh 500 mm. Việc lựa chọn cần căn cứ vào yêu cầu của thiết bị và thông số của phiên bản cụ thể.
Ứng dụng của quạt giải nhiệt dàn nóng 500 mm
YWF4E-500S được sử dụng trong các ứng dụng cần luồng gió tương đối lớn, đặc biệt ở nhóm thiết bị làm lạnh và trao đổi nhiệt. Tùy cấu hình thực tế, quạt có thể được xem xét cho những hệ thống sau:
- Dàn nóng và dàn ngưng tụ: Tạo luồng không khí qua bề mặt trao đổi nhiệt, hỗ trợ quá trình thải nhiệt của hệ thống lạnh.
- Kho lạnh và thiết bị bảo quản lạnh: Sử dụng trong các cụm thiết bị làm lạnh có yêu cầu phù hợp về lưu lượng gió và kích thước quạt.
- Máy làm lạnh nước: Có thể được ứng dụng trong cụm làm mát của thiết bị chiller nếu thông số đáp ứng yêu cầu thiết kế.
- Thiết bị điều hòa không khí: Phù hợp với các cấu hình cần quạt hướng trục đường kính 500 mm và đúng đặc tính vận hành.
- Thiết bị làm mát công nghiệp: Hỗ trợ lưu thông không khí qua các cụm trao đổi nhiệt hoặc bộ phận tản nhiệt được thiết kế tương thích.
- Thay thế quạt trong hệ thống hiện hữu: Có thể xem xét khi quạt mới đáp ứng đầy đủ các thông số điện, kích thước, lưu lượng và hướng gió cần thiết.
Không nên chọn quạt chỉ dựa vào tên gọi “quạt dàn nóng”. Mỗi hệ thống có điều kiện làm việc riêng, vì vậy cần xác định rõ chức năng của quạt và yêu cầu kỹ thuật trước khi đặt hàng.
Cách lựa chọn đúng quạt YWF4E-500S
Đối chiếu mã model đầy đủ
Khi mua quạt thay thế, hãy kiểm tra cả phần ký hiệu phía sau YWF4E-500S. Các hậu tố như 137/35 hoặc 137/50 có thể gắn với những cấu hình sản phẩm khác nhau.
Nếu quạt cũ còn tem, nên chụp rõ nhãn thông số và mã sản phẩm. Trường hợp tem đã mờ hoặc mất, ảnh tổng thể quạt, động cơ và vị trí lắp đặt sẽ hỗ trợ quá trình nhận diện.
Kiểm tra điện áp, dòng điện và công suất
Nguồn điện phải phù hợp với động cơ. Trước khi đấu nối, cần kiểm tra điện áp định mức, tần số, dòng điện và sơ đồ đấu dây của đúng phiên bản.
Không nên thay quạt công suất thấp bằng quạt công suất cao hơn mà chưa đánh giá khả năng đáp ứng của hệ thống điện, thiết bị bảo vệ và bộ điều khiển. Việc thay thế cần được thực hiện theo hướng dẫn của nhà sản xuất thiết bị hoặc người có chuyên môn.
Xác định lưu lượng gió theo yêu cầu hệ thống
Lưu lượng gió là thông số quan trọng nhưng cần được xem xét cùng điều kiện lắp đặt. Giá trị lưu lượng tối đa trong catalogue có thể khác với lưu lượng thực tế khi quạt làm việc cùng dàn trao đổi nhiệt, lưới bảo vệ hoặc các vật cản trên đường gió.
Nếu hệ thống cũ hoạt động ổn định, nên sử dụng thông số của quạt cũ và yêu cầu thiết kế làm cơ sở đối chiếu. Không nên tự chọn một phiên bản chỉ vì có lưu lượng gió cao hơn, bởi sự khác biệt về đặc tính vận hành có thể ảnh hưởng đến toàn hệ thống.

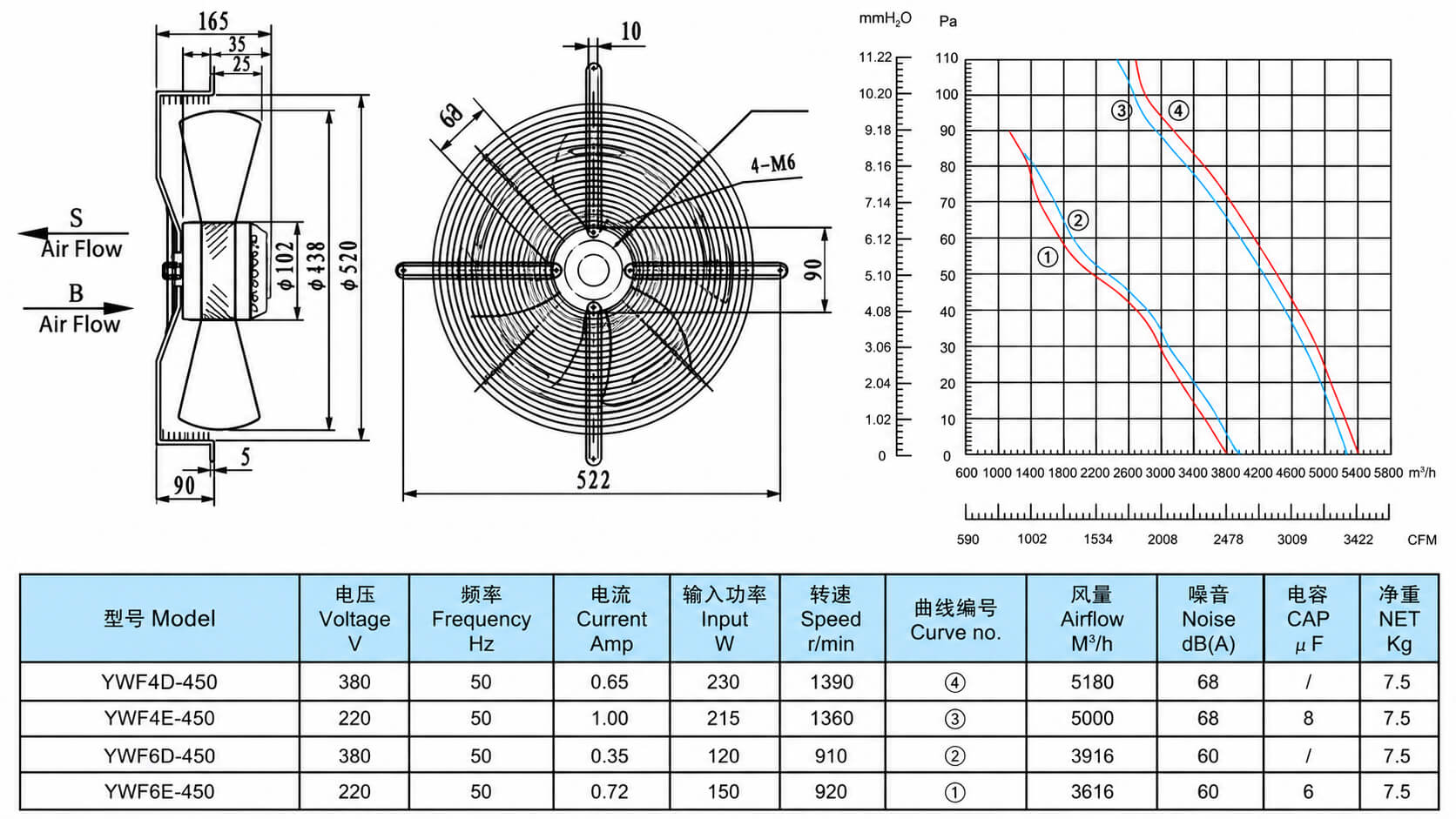

Đo kích thước trước khi đặt hàng
Để hạn chế sai lệch khi lắp đặt, cần kiểm tra đường kính khung, khoảng cách lỗ bắt bulông, chiều sâu quạt và vị trí đấu nối. Nếu quạt được lắp trong một cụm dàn nóng có khung cố định, sai khác nhỏ về kích thước cũng có thể làm tăng thời gian thi công.
Ngoài ra, cần kiểm tra hướng gió theo ký hiệu sản phẩm và yêu cầu của thiết bị. Hướng hút hoặc thổi không đúng thiết kế có thể làm giảm hiệu quả trao đổi nhiệt.
Lắp đặt và bảo dưỡng để quạt vận hành ổn định
Trước khi lắp quạt, cần ngắt nguồn điện và kiểm tra khung đỡ, vị trí bắt vít cùng khoảng trống quanh cánh. Quạt phải được cố định chắc chắn, không bị lệch hoặc có nguy cơ va chạm với các chi tiết lân cận.
Sau khi lắp đặt, cần kiểm tra chiều quay và hướng gió, tình trạng rung lắc, tiếng ồn và độ chắc chắn của các mối nối. Nếu quạt phát ra tiếng bất thường, rung mạnh hoặc hoạt động không ổn định, cần dừng thiết bị để kiểm tra nguyên nhân trước khi tiếp tục sử dụng.
Công tác bảo dưỡng nên tập trung vào các hạng mục sau:
- Vệ sinh bụi bẩn bám trên cánh và khu vực trao đổi nhiệt.
- Kiểm tra lưới bảo vệ, khung quạt và các điểm bắt bulông.
- Quan sát tình trạng dây điện, hộp đấu nối và các chi tiết bảo vệ.
- Theo dõi tiếng ồn, độ rung và các dấu hiệu bất thường khi vận hành.
- Kiểm tra động cơ theo lịch bảo dưỡng phù hợp với môi trường sử dụng.
Việc vệ sinh định kỳ giúp hạn chế cản trở luồng khí do bụi bẩn tích tụ. Đối với hệ thống lạnh hoạt động liên tục, cần xây dựng lịch kiểm tra phù hợp để phát hiện sớm những vấn đề có thể ảnh hưởng đến khả năng làm mát.
Câu hỏi thường gặp về quạt YWF4E-500S
Quạt YWF4E-500S có đường kính cánh bao nhiêu?
Model này có đường kính cánh danh nghĩa 500 mm. Khi thay thế quạt, cần kiểm tra thêm kích thước khung và khoảng cách lỗ lắp để bảo đảm tương thích.
Công suất của quạt YWF4E-500S là bao nhiêu?
Công suất phụ thuộc vào phiên bản. Một số tài liệu ghi nhận cấu hình 380W, trong khi các biến thể khác có thể sử dụng công suất 450W hoặc 500W. Cần xác nhận đúng mã đầy đủ trước khi sử dụng thông số trong hồ sơ kỹ thuật.
Lưu lượng gió của YWF4E-500S đạt bao nhiêu?
Một phiên bản tham khảo có lưu lượng gió tối đa 7.155 m³/h. Tuy nhiên, các biến thể khác có thể có lưu lượng khác nhau, vì vậy cần đối chiếu catalogue của đúng phiên bản đang sử dụng.
YWF4E-500S có dùng điện 220V không?
Có những phiên bản sử dụng nguồn điện 220V hoặc 220–240V AC. Tuy nhiên, không nên mặc định tất cả sản phẩm cùng tên đều có thông số điện giống nhau. Cần kiểm tra nhãn động cơ trước khi đấu nối.
Có thể dùng quạt YWF4E-500S thay cho quạt cũ cùng đường kính không?
Có thể xem xét nếu các thông số và điều kiện lắp đặt tương thích. Ngoài đường kính cánh, cần kiểm tra công suất, tốc độ quay, lưu lượng gió, nguồn điện, hướng gió và kích thước khung. Việc thay thế nên dựa trên yêu cầu kỹ thuật của hệ thống.
Lựa chọn quạt giải nhiệt phù hợp cho hệ thống lạnh
Quạt giải nhiệt dàn nóng YWF4E-500S là lựa chọn cần xem xét cho các hệ thống làm lạnh và trao đổi nhiệt có yêu cầu sử dụng quạt hướng trục đường kính 500 mm. Để lựa chọn chính xác, người mua nên đối chiếu mã model đầy đủ, thông số động cơ và kích thước lắp đặt thay vì chỉ dựa vào tên sản phẩm.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các dòng sản phẩm phù hợp với hệ thống đang sử dụng.
Trước khi chốt đơn hàng, hãy xác nhận thông số của đúng phiên bản YWF4E-500S, đặc biệt là công suất, dòng điện và lưu lượng gió. Đây là bước quan trọng để hạn chế sai lệch kỹ thuật và bảo đảm quạt đáp ứng yêu cầu vận hành thực tế.

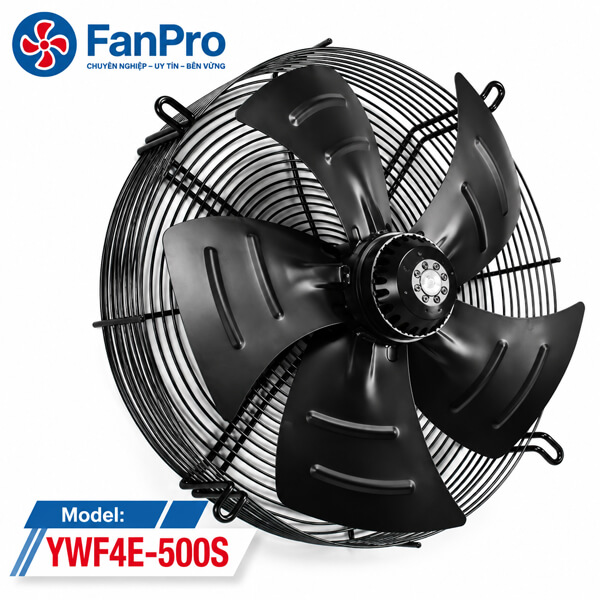

Quạt giải nhiệt dàn nóng Fanpro YWF4E-500S là dòng quạt hướng trục đường kính cánh 500mm, công suất tham khảo 250W, được sử dụng để hỗ trợ lưu thông không khí qua dàn ngưng tụ, thiết bị lạnh và hệ thống trao đổi nhiệt công nghiệp. Sản phẩm phù hợp với nhu cầu lắp đặt mới hoặc thay thế quạt tản nhiệt tại những vị trí có yêu cầu kích thước và lưu lượng gió tương ứng.
Khách hàng có thể tham khảo thêm các dòng quạt hút giải nhiệt dàn nóng công nghiệp để lựa chọn theo kích thước, điện áp và lưu lượng. Với vị trí lắp đặt nhỏ hơn, có thể so sánh Fanpro YWF4E-450S phi 450mm; đối với hệ thống cần đường kính cánh lớn hơn, Fanpro YWF4E-550S phi 550mm là phương án tiếp theo đáng tham khảo.
