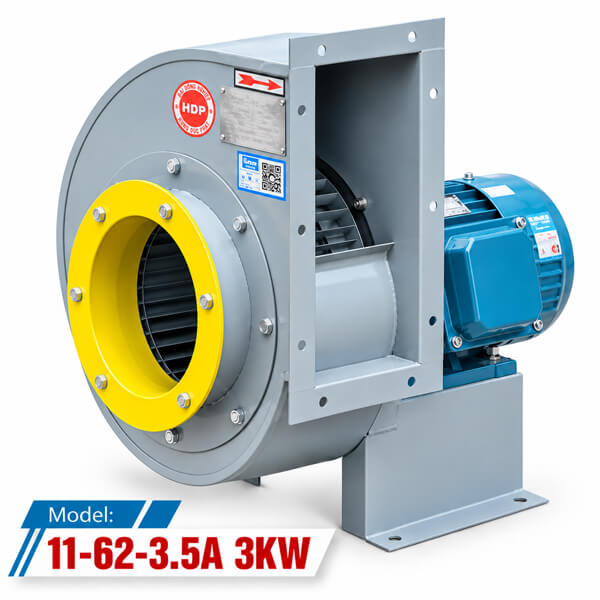

Tổng quan về quạt ly tâm hút khói Deton 11-62-3.5A 3kW
Trong các hệ thống thông gió công nghiệp, thiết bị hút khói cần đáp ứng đồng thời hai yêu cầu quan trọng: tạo được lưu lượng khí phù hợp và duy trì áp suất đủ để thắng trở lực của đường ống. Quạt ly tâm hút khói Deton 11-62-3.5A 3kW là dòng quạt sử dụng động cơ công suất 3kW, thiết kế cánh quạt ly tâm và khả năng tạo áp suất tương đối cao, phù hợp để xem xét cho những hệ thống cần dẫn khí qua đường ống hoặc các đoạn tuyến có trở lực đáng kể.
Model này có lưu lượng gió trong khoảng 4.630–7.199 m³/h, tốc độ quay 1.420 vòng/phút và áp suất 903–509 Pa theo thông số catalogue của sản phẩm. Dải lưu lượng kết hợp với áp suất giúp người thiết kế có cơ sở ban đầu để lựa chọn thiết bị cho hệ thống hút khí, thông gió và xử lý khói theo yêu cầu công trình.
Khi lựa chọn quạt, khách hàng không nên chỉ nhìn vào công suất 3kW hoặc lưu lượng lớn nhất. Hiệu quả vận hành còn phụ thuộc vào chiều dài đường ống, số lượng cút chuyển hướng, tiết diện ống, lưới lọc, cửa gió và các thiết bị khác trên đường dẫn khí. Vì vậy, việc xác định đúng điểm làm việc của quạt là yếu tố quan trọng để hệ thống vận hành ổn định.
Thông số kỹ thuật quạt Deton 11-62-3.5A 3kW
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Deton |
| Model | 11-62-3.5A |
| Công suất động cơ | 3kW |
| Điện áp | 380V |
| Tần số | 50Hz |
| Tốc độ quay | 1.420 vòng/phút |
| Lưu lượng gió | 4.630–7.199 m³/h |
| Áp suất | 903–509 Pa |
| Độ ồn | Dưới 82 dB |
| Đường kính cánh | 350mm |
Các thông số trên là cơ sở để đánh giá khả năng đáp ứng của thiết bị. Khi lập phương án thi công, cần đối chiếu thêm đường đặc tính quạt, kích thước cửa hút và cửa xả, kiểu lắp đặt cùng yêu cầu kết nối thực tế của công trình.
Lưu lượng 4.630–7.199 m³/h đáp ứng nhu cầu hút khí như thế nào?
Lưu lượng thể hiện lượng không khí mà quạt có thể vận chuyển trong một đơn vị thời gian. Với dải lưu lượng từ 4.630 đến 7.199 m³/h, Deton 11-62-3.5A 3kW có thể được xem xét cho các hệ thống thông gió, hút khí và dẫn khí công nghiệp có quy mô phù hợp.
Để dễ hình dung, lưu lượng 4.630 m³/h tương đương khoảng 1,29 m³/s, còn 7.199 m³/h tương đương khoảng 2,00 m³/s. Đây là cách quy đổi hữu ích khi tính vận tốc gió trong đường ống hoặc đối chiếu với yêu cầu trao đổi không khí của nhà xưởng.
Ví dụ tính toán thông gió: Một phòng sản xuất có chiều dài 20m, chiều rộng 15m và chiều cao 5m sẽ có thể tích:
20 × 15 × 5 = 1.500 m³.
Nếu mục tiêu là 20 lần trao đổi không khí mỗi giờ, lưu lượng lý thuyết cần đạt là:
1.500 × 20 = 30.000 m³/h.
Trong trường hợp này, một quạt có lưu lượng 4.630–7.199 m³/h sẽ không đủ để đáp ứng toàn bộ yêu cầu nếu hệ thống chỉ sử dụng một thiết bị. Cần tính số lượng quạt, cách bố trí hút – cấp khí và tổn thất áp suất trước khi chốt phương án.
Ngược lại, với không gian nhỏ hơn hoặc một khu vực hút cục bộ, dải lưu lượng của model này có thể phù hợp hơn. Việc lựa chọn phải dựa trên thể tích khu vực, loại khí cần xử lý và yêu cầu vận hành thực tế.
Áp suất 903–509 Pa có ý nghĩa gì khi lắp đường ống hút khói?
Khác với việc chỉ tạo luồng gió trong không gian mở, hệ thống hút khí qua đường ống phải chịu tổn thất áp suất trên toàn tuyến. Không khí đi qua ống thẳng, cút nối, van, lưới chắn và cửa hút đều tạo ra trở lực. Khi đường ống dài hoặc có nhiều phụ kiện, quạt cần tạo đủ áp suất để duy trì lưu lượng cần thiết.
Quạt Deton 11-62-3.5A 3kW có dải áp suất 903–509 Pa theo catalogue. Thông số này cần được đọc cùng với dải lưu lượng, không nên tách riêng để kết luận rằng quạt luôn tạo được lưu lượng tối đa trong mọi điều kiện lắp đặt.
Trong thực tế, lưu lượng và áp suất có mối quan hệ theo đường đặc tính của quạt. Khi trở lực hệ thống tăng, điểm làm việc thay đổi và lưu lượng thực tế có thể giảm. Vì vậy, trước khi mua thiết bị, cần xác định các yếu tố sau:
- Tổng chiều dài đường ống và kích thước tiết diện ống.
- Số lượng cút, nhánh rẽ, van và phụ kiện.
- Vị trí lắp quạt, hướng hút và hướng xả.
- Lưu lượng yêu cầu tại điểm sử dụng, không chỉ tại cửa quạt.
- Mức độ cản trở của lưới lọc hoặc thiết bị xử lý khí nếu có.
Đối với hệ thống có trở lực lớn, việc chọn quạt chỉ dựa trên công suất động cơ có thể dẫn đến tình trạng thiết bị vẫn chạy nhưng lưu lượng hút không đạt yêu cầu. Bản vẽ tuyến ống và tính toán tổn thất áp suất sẽ giúp xác định model có phù hợp hay không.
Đặc điểm thiết kế của dòng quạt ly tâm Deton
Quạt ly tâm sử dụng nguyên lý đưa không khí vào vùng cánh quay, sau đó chuyển hướng dòng khí và tạo áp suất để đẩy khí ra cửa xả. Cấu tạo này phù hợp với nhiều hệ thống cần dẫn khí qua đường ống thay vì chỉ luân chuyển không khí trực tiếp trong không gian.
Với model 11-62-3.5A 3kW, đường kính cánh 350mm và tốc độ quay 1.420 vòng/phút là những thông số cần được đối chiếu khi bố trí vị trí lắp đặt, kết nối đường ống và lựa chọn thiết bị thay thế. Không nên tự ý thay đổi kích thước cánh, kết cấu truyền động hoặc tốc độ quay nếu chưa có đánh giá kỹ thuật, vì những thay đổi này có thể ảnh hưởng đến lưu lượng, áp suất và tải động cơ.
Động cơ công suất 3kW sử dụng nguồn điện 380V. Khi thi công, cần lựa chọn dây dẫn, thiết bị đóng cắt và bảo vệ động cơ phù hợp với dòng điện định mức trên nhãn động cơ, phương pháp khởi động và điều kiện lắp đặt. Không nên xác định tiết diện dây chỉ từ công suất danh nghĩa mà bỏ qua chiều dài tuyến dây, cách đi dây và điều kiện nhiệt.
Ứng dụng của quạt Deton 11-62-3.5A 3kW
Model này có thể được xem xét trong các hệ thống hút và dẫn khí công nghiệp phù hợp với đặc tính lưu lượng, áp suất của quạt. Tùy theo thiết kế tổng thể, các ứng dụng có thể bao gồm:
Hệ thống hút khí qua đường ống: Sử dụng quạt để vận chuyển khí từ khu vực phát sinh đến vị trí xả hoặc thiết bị xử lý. Cần tính toán áp suất tổn thất trên tuyến ống để bảo đảm lưu lượng tại điểm hút.
Thông gió khu vực sản xuất: Có thể được lựa chọn cho một số hệ thống hút khí cục bộ hoặc thông gió nhà xưởng khi lưu lượng yêu cầu và điều kiện vận hành phù hợp. Phương án cần phối hợp với đường cấp khí bù để tránh tạo chênh lệch áp suất không mong muốn.
Hút khí nóng hoặc khí thải công nghiệp: Chỉ sử dụng khi nhiệt độ, tính chất hóa học và mức độ ăn mòn của dòng khí nằm trong giới hạn thiết kế của quạt và động cơ. Cần đối chiếu tài liệu kỹ thuật về nhiệt độ làm việc và vật liệu trước khi vận hành.
Hệ thống hút khói: Có thể xem xét về mặt lưu lượng và áp suất cho một số ứng dụng hút khói thông thường. Tuy nhiên, nếu dùng cho hệ thống hút khói khi xảy ra cháy hoặc công trình yêu cầu nghiệm thu phòng cháy chữa cháy, cần kiểm tra riêng chứng nhận, cấp chịu nhiệt, chế độ làm việc khi có cháy và tính phù hợp của toàn bộ hệ thống. Không thể kết luận một sản phẩm đạt chuẩn hút khói PCCC chỉ từ tên gọi hoặc thông số lưu lượng.
Cách chọn quạt theo nhu cầu thực tế
Để lựa chọn đúng Deton 11-62-3.5A 3kW, nên bắt đầu từ yêu cầu của hệ thống thay vì lựa chọn theo công suất động cơ.
Trước tiên, xác định lưu lượng cần hút. Với nhà xưởng, có thể tính theo thể tích và số lần trao đổi không khí yêu cầu; với hút cục bộ, cần dựa vào lượng khí phát sinh và điều kiện thu gom tại nguồn.
Tiếp theo, tính trở lực của đường ống. Đường ống dài, nhiều cút hoặc có thiết bị xử lý khí thường cần áp suất cao hơn. Lưu lượng thiết kế phải được đối chiếu với đường đặc tính quạt tại mức áp suất tương ứng.
Sau đó, kiểm tra nguồn điện và vị trí lắp đặt. Model sử dụng điện áp 380V nên công trình cần có nguồn điện phù hợp. Khu vực lắp đặt phải có không gian bảo trì, kết cấu đỡ chắc chắn và phương án giảm rung nếu cần.
Cuối cùng, đối chiếu yêu cầu riêng của dòng khí. Khí nóng, khí ăn mòn, bụi dễ bám hoặc môi trường có nguy cơ cháy nổ đều có thể yêu cầu cấu hình thiết bị chuyên dụng. Không nên mặc định quạt hút khói thông thường phù hợp với mọi điều kiện làm việc.
So sánh Deton 11-62-3.5A 3kW và phiên bản 1kW
Hai model cùng dòng 11-62-3.5A nhưng khác công suất và tốc độ quay có thể phù hợp với các yêu cầu vận hành khác nhau.
| Tiêu chí | Phiên bản 1kW | Phiên bản 3kW |
|---|---|---|
| Công suất | 1kW | 3kW |
| Điện áp | 380V | 380V |
| Tốc độ quay | 960 vòng/phút | 1.420 vòng/phút |
| Lưu lượng | 2.970–4.610 m³/h | 4.630–7.199 m³/h |
| Áp suất | 405–230 Pa | 903–509 Pa |
| Độ ồn | Dưới 75 dB | Dưới 82 dB |
| Đường kính cánh | 350mm | 350mm |
Phiên bản 1kW phù hợp để xem xét khi yêu cầu lưu lượng và áp suất thấp hơn, còn phiên bản 3kW có dải lưu lượng và áp suất cao hơn theo thông số catalogue. Đổi lại, phiên bản 3kW có mức công suất lớn hơn và cần xem xét kỹ yêu cầu điện, tiếng ồn, kết cấu lắp đặt cùng chi phí vận hành.
Không nên chọn phiên bản 3kW chỉ vì thông số lớn hơn. Nếu hệ thống chỉ cần lưu lượng thấp, lựa chọn thiết bị quá lớn có thể làm tăng chi phí đầu tư và vận hành. Ngược lại, nếu tuyến ống có trở lực cao, model công suất thấp có thể không đáp ứng được lưu lượng thiết kế.
Hướng dẫn lắp đặt và vận hành
Để quạt hoạt động ổn định, cần kiểm tra nền hoặc giá đỡ trước khi lắp đặt. Kết cấu phải chịu được trọng lượng thiết bị và tải rung trong quá trình vận hành. Các điểm liên kết cần được siết chặt, đồng thời bố trí đường ống sao cho không tạo lực kéo hoặc xoắn lên cửa quạt.
Trước khi chạy thử, cần kiểm tra nguồn điện 380V, thiết bị bảo vệ, tiếp địa và chiều quay của động cơ theo hướng dẫn của nhà sản xuất. Đối với hệ thống có biến tần hoặc cơ cấu điều chỉnh lưu lượng, cần bảo đảm phương án điều khiển tương thích với động cơ và giới hạn vận hành cho phép.
Trong quá trình sử dụng, nên kiểm tra định kỳ độ rung, tiếng ồn, tình trạng cánh quạt, ổ bi, liên kết cơ khí và dòng điện động cơ. Bụi bám hoặc vật lạ tích tụ trên cánh có thể gây mất cân bằng, làm tăng rung và ảnh hưởng đến tuổi thọ thiết bị.
Với hệ thống hút khói phục vụ an toàn cháy nổ, việc nghiệm thu cần tuân thủ hồ sơ thiết kế và các yêu cầu áp dụng cho công trình. Không nên thay thế một model đã được thiết kế, thử nghiệm hoặc phê duyệt bằng model khác chỉ vì có công suất tương đương.
Mua quạt ly tâm hút khói Deton 11-62-3.5A 3kW ở đâu?
Khi tìm mua quạt ly tâm hút khói Deton 11-62-3.5A 3kW, khách hàng nên cung cấp thông tin về lưu lượng yêu cầu, áp suất hệ thống, kích thước đường ống, nguồn điện và môi trường làm việc. Các dữ liệu này giúp đơn vị cung cấp đánh giá model có phù hợp hay cần chuyển sang cấu hình khác.
Hưng Đức Phát cung cấp các dòng quạt công nghiệp phục vụ nhu cầu thông gió, hút khí và dẫn khí cho nhà xưởng. Khách hàng có thể tham khảo thêm danh mục quạt công nghiệp để đối chiếu các dòng thiết bị theo mục đích sử dụng.
Khi yêu cầu báo giá, nên xác nhận model, công suất, điện áp, tình trạng hàng, phụ kiện đi kèm và điều kiện bảo hành theo chính sách áp dụng tại thời điểm mua. Với công trình hút khói chuyên dụng, cần cung cấp thêm yêu cầu kỹ thuật hoặc hồ sơ thiết kế để lựa chọn đúng thiết bị.
Câu hỏi thường gặp
Quạt Deton 11-62-3.5A 3kW có lưu lượng bao nhiêu?
Theo thông số catalogue, quạt có lưu lượng từ 4.630 đến 7.199 m³/h. Lưu lượng thực tế phụ thuộc vào điểm làm việc và trở lực của hệ thống.
Quạt sử dụng điện áp nào?
Model này sử dụng nguồn điện 380V. Khi đấu nối cần kiểm tra nhãn động cơ và yêu cầu bảo vệ điện để bảo đảm phù hợp với hệ thống cấp nguồn của công trình.
Quạt có phù hợp với đường ống hút khói dài không?
Có thể xem xét nếu điểm làm việc của quạt đáp ứng được lưu lượng và áp suất yêu cầu. Cần tính tổn thất áp suất trên toàn tuyến ống trước khi lựa chọn, đặc biệt khi có nhiều cút, nhánh rẽ hoặc thiết bị xử lý khí.
Quạt có thể dùng cho hệ thống hút khói PCCC không?
Không thể xác định chỉ dựa vào tên sản phẩm và thông số lưu lượng. Cần kiểm tra tài liệu chứng nhận, khả năng chịu nhiệt, chế độ làm việc và yêu cầu thiết kế, nghiệm thu của hệ thống PCCC trước khi sử dụng.
Nên chọn phiên bản 1kW hay 3kW?
Lựa chọn dựa trên lưu lượng và áp suất cần thiết tại điểm làm việc. Phiên bản 3kW có dải lưu lượng và áp suất cao hơn theo catalogue, nhưng cũng cần nguồn điện và điều kiện vận hành tương ứng.
Kết luận: Quạt ly tâm hút khói Deton 11-62-3.5A 3kW là phương án đáng xem xét cho hệ thống cần lưu lượng 4.630–7.199 m³/h và áp suất theo catalogue 903–509 Pa. Để lựa chọn chính xác, cần đối chiếu đường đặc tính quạt với trở lực thực tế, đồng thời xác định rõ yêu cầu của dòng khí và mục đích sử dụng công trình.
Quạt ly tâm hút khói Deton 11-62-3.5A 3kW sử dụng động cơ 380V, tốc độ quay 1.420 vòng/phút, đường kính cánh 350mm, cho lưu lượng gió 4.630–7.199m³/h và áp suất 509–903Pa. Sản phẩm có thể được lựa chọn cho hệ thống hút mùi bếp nhà hàng, bếp ăn tập thể, khu chế biến thực phẩm và các công trình thông gió đường ống cần lưu lượng lớn kết hợp khả năng tạo áp phù hợp. Với đặc tính vận hành riêng của phiên bản 3kW, quạt hỗ trợ vận chuyển không khí qua hệ thống ống dẫn và các thiết bị xử lý khí khi được tính toán đúng điểm làm việc.
Khách hàng có thể xem các dòng quạt ly tâm hút khói bếp, lựa chọn thiết bị quạt hút mùi bếp công nghiệp hoặc tìm hiểu danh mục quạt ly tâm công nghiệp để đối chiếu thông số theo nhu cầu công trình.
Khách hàng có thể lựa chọn quạt ly tâm hút khói Deton 11-62-3.5A 1kW với lưu lượng 2.970–4.610m³/h, áp suất 230–405Pa hoặc quạt ly tâm hút khói Deton 11-62-4A 3kW có lưu lượng 6.460–7.880m³/h, áp suất 415–504Pa. Hai phiên bản có đặc tính vận hành khác nhau, giúp khách hàng lựa chọn thiết bị theo lưu lượng hút và tổng trở lực đường ống của công trình.
