Tổng quan về quạt tản nhiệt dàn nóng 4E-350
Trong các hệ thống điều hòa, kho lạnh và thiết bị làm lạnh công nghiệp, quạt tản nhiệt giữ vai trò tạo luồng không khí đi qua bề mặt trao đổi nhiệt, hỗ trợ quá trình thải nhiệt khi thiết bị vận hành. Quạt tản nhiệt dàn nóng 4E-350 là dòng quạt hướng trục có đường kính cánh 350 mm, được sử dụng trong những hệ thống cần lưu thông không khí với kích thước quạt tương đối gọn và đặc tính vận hành phù hợp.
Model 4E-350 được phân phối trên thị trường với các thương hiệu như Soffnet và Sunfan. Sản phẩm thường được lựa chọn cho dàn nóng, dàn ngưng tụ và các thiết bị làm mát có kết cấu tương thích. Tuy nhiên, thông số giữa các thương hiệu hoặc phiên bản có thể khác nhau, vì vậy người mua nên xác nhận đúng sản phẩm trước khi đặt hàng.
Đối với doanh nghiệp đang tìm quạt giải nhiệt dàn nóng 4E-350, ngoài đường kính cánh, cần quan tâm đến công suất, tốc độ quay, lưu lượng gió, cột áp và kích thước khung. Việc đối chiếu đầy đủ các yếu tố này giúp lựa chọn quạt phù hợp với thiết bị, đặc biệt trong trường hợp thay thế model cũ.
Thông số kỹ thuật quạt 4E-350
Bảng thông số dưới đây tham khảo cấu hình 4E-350 phổ biến được công bố cho dòng Soffnet và Sunfan. Các giá trị cần được xác nhận lại theo nhãn sản phẩm và catalogue của đúng phiên bản trước khi dùng làm thông số chính thức.
| Thông số | Giá trị tham khảo |
|---|---|
| Model | 4E-350 |
| Thương hiệu tham khảo | Soffnet, Sunfan |
| Loại quạt | Quạt hướng trục tản nhiệt |
| Đường kính cánh | 350 mm |
| Kích thước khung | Khoảng 375–425 mm tùy phiên bản |
| Điện áp | 220V AC |
| Tần số | 50Hz |
| Công suất | 110W |
| Tốc độ quay | 1.400 vòng/phút |
| Lưu lượng gió | 3.270 m³/h theo một số catalogue |
| Cột áp | 93 Pa |
| Độ ồn | Khoảng 64 dB theo bảng thông số tham khảo |
| Hướng gió | Cần xác nhận theo phiên bản |
| Bảo hành | Theo chính sách của nhà cung cấp |
Lưu ý về kích thước: Một số catalogue Sunfan ghi kích thước khung khoảng 375 mm, trong khi bảng sản phẩm Soffnet ghi khoảng 425 mm. Vì vậy, không nên sử dụng một kích thước khung chung cho tất cả quạt 4E-350. Nếu lắp vào khung có sẵn, cần đo trực tiếp hoặc đối chiếu bản vẽ của đúng phiên bản.
Đặc điểm của quạt giải nhiệt dàn nóng 4E-350
Cánh quạt đường kính 350 mm
Đường kính cánh 350 mm là thông số quan trọng khi lựa chọn quạt cho các cụm dàn nóng và thiết bị trao đổi nhiệt. Kích thước này giúp xác định nhóm sản phẩm cần tìm, nhưng chưa đủ để bảo đảm quạt có thể lắp vừa vị trí hiện hữu.
Ngoài đường kính cánh, cần kiểm tra đường kính khung, khoảng cách lỗ bắt bulông, chiều sâu tổng thể và khoảng trống dành cho cánh quay. Đặc biệt, khi thay thế quạt cũ, nên ưu tiên đối chiếu kích thước lắp đặt thực tế thay vì chỉ dựa vào tên model.
Công suất 110W và tốc độ quay 1.400 vòng/phút
Ở phiên bản phổ biến, quạt 4E-350 có công suất tham khảo 110W và tốc độ quay 1.400 vòng/phút. Đây là những thông số giúp người mua so sánh sản phẩm với quạt đang sử dụng.
Tuy nhiên, công suất không phải yếu tố duy nhất quyết định khả năng làm mát. Hiệu quả vận hành còn phụ thuộc vào thiết kế cánh, lưu lượng gió, cột áp, trở lực của dàn trao đổi nhiệt và cách lắp đặt. Khi thay thế, cần xem xét tổng thể các thông số thay vì chỉ chọn quạt có công suất tương đương.
Lưu lượng gió tham khảo 3.270 m³/h
Một số catalogue của dòng 4E-350 công bố lưu lượng gió 3.270 m³/h cùng cột áp 93 Pa. Đây là dữ liệu hữu ích để tham khảo khi lựa chọn quạt cho thiết bị trao đổi nhiệt.
Dù vậy, lưu lượng thực tế có thể thấp hơn giá trị công bố nếu đường gió bị cản trở hoặc quạt làm việc với trở lực lớn. Vì vậy, cần xem xét điều kiện lắp đặt và yêu cầu kỹ thuật của hệ thống để xác định model phù hợp.
Cần chọn đúng hướng hút hoặc thổi
Quạt giải nhiệt dàn nóng có thể được lắp theo các hướng gió khác nhau tùy thiết kế thiết bị. Một số nhà cung cấp sử dụng ký hiệu riêng cho từng cấu hình, do đó cần xác nhận ý nghĩa ký hiệu trong catalogue của sản phẩm cụ thể.
Khi thay thế quạt, hướng gió cần tương ứng với chiều lưu thông không khí ban đầu. Lắp sai hướng có thể làm giảm hiệu quả trao đổi nhiệt và ảnh hưởng đến hoạt động của thiết bị.
Ứng dụng của quạt tản nhiệt dàn nóng 4E-350
Dàn nóng và dàn ngưng tụ
Trong hệ thống lạnh, quạt tạo luồng không khí đi qua bề mặt dàn ngưng tụ để hỗ trợ quá trình thải nhiệt. Model 4E-350 có thể được xem xét cho các cụm dàn nóng được thiết kế phù hợp với đường kính cánh và đặc tính vận hành của quạt.
Khi lựa chọn, cần kiểm tra lưu lượng gió yêu cầu, kích thước lắp đặt và hướng gió để bảo đảm quạt đáp ứng đúng chức năng của hệ thống.
Kho lạnh và thiết bị bảo quản lạnh
Các cụm thiết bị lạnh sử dụng quạt để hỗ trợ trao đổi nhiệt hoặc lưu thông không khí theo thiết kế. Quạt 4E-350 có thể phù hợp với một số ứng dụng nếu đáp ứng yêu cầu về nhiệt độ môi trường, nguồn điện và đặc tính vận hành.
Không nên mặc định mọi vị trí trong hệ thống kho lạnh đều dùng được cùng một model. Người mua cần xác định đúng vị trí lắp quạt và thông số mà nhà sản xuất thiết bị yêu cầu.
Thiết bị điều hòa không khí
Quạt hướng trục được sử dụng trong nhiều cụm thiết bị điều hòa có kết cấu phù hợp. Với đường kính cánh 350 mm, 4E-350 có thể được cân nhắc cho các thiết bị được thiết kế để sử dụng kích thước quạt này.
Trước khi thay thế, nên đối chiếu model quạt cũ, kích thước khung, nguồn điện và hướng gió để tránh phát sinh điều chỉnh trong quá trình lắp đặt.
Thiết bị làm mát công nghiệp
Ngoài các hệ thống lạnh, quạt 4E-350 có thể được xem xét cho một số thiết bị cần tạo luồng khí qua bề mặt trao đổi nhiệt. Việc ứng dụng phụ thuộc vào môi trường làm việc, yêu cầu lưu lượng gió và khả năng đáp ứng của phiên bản quạt thực tế.
Đối với hệ thống hoạt động liên tục, cần lựa chọn dựa trên yêu cầu thiết kế thay vì chỉ căn cứ vào kích thước cánh hoặc giá bán.
Cách chọn quạt 4E-350 phù hợp
Xác nhận thương hiệu và mã sản phẩm
Trên thị trường có quạt 4E-350 của nhiều thương hiệu, trong đó các bảng thông số không phải lúc nào cũng giống nhau. Vì vậy, người mua nên xác nhận thương hiệu, model đầy đủ và nhãn động cơ trước khi đặt hàng.
Nếu dùng để thay thế quạt cũ, nên chụp ảnh tem thông số, tổng thể quạt và vị trí lắp đặt. Các thông tin này giúp nhà cung cấp đối chiếu sản phẩm chính xác hơn.
Đo kích thước khung lắp đặt
Đường kính cánh 350 mm không đồng nghĩa với đường kính khung 350 mm. Tùy phiên bản, kích thước khung có thể khác nhau đáng kể.
Trước khi mua, cần kiểm tra đường kính ngoài của khung, khoảng cách lỗ bắt bulông, chiều sâu lắp đặt và khoảng trống quanh cánh. Nếu quạt lắp vào khung có sẵn, đây là bước đặc biệt quan trọng để hạn chế sai lệch khi thi công.
Đánh giá lưu lượng gió và cột áp
Lưu lượng gió cho biết lượng không khí quạt có thể dịch chuyển trong một đơn vị thời gian theo điều kiện đo xác định. Cột áp thể hiện khả năng tạo áp suất để thắng trở lực của đường gió.
Hai thông số này cần được xem xét đồng thời. Quạt có lưu lượng danh nghĩa cao chưa chắc phù hợp nếu trở lực của dàn trao đổi nhiệt vượt quá khả năng làm việc của quạt.
Kiểm tra nguồn điện và hướng gió
Phiên bản 4E-350 phổ biến sử dụng nguồn điện 220V, tần số 50Hz. Tuy nhiên, cần kiểm tra nhãn của sản phẩm thực tế trước khi đấu nối, đồng thời xác nhận hướng gió phù hợp với thiết bị.
Nếu quạt mới có thông số điện khác quạt cũ, cần đánh giá khả năng đáp ứng của hệ thống điện và thiết bị bảo vệ. Công việc đấu nối nên do người có chuyên môn thực hiện.
Lắp đặt và bảo dưỡng quạt tản nhiệt dàn nóng
Trước khi lắp đặt, cần ngắt nguồn điện và kiểm tra khung đỡ, các điểm bắt bulông cùng khoảng trống quanh cánh quạt. Quạt phải được cố định chắc chắn, không bị lệch và không có vật cản trong vùng quay.
Sau khi lắp xong, cần kiểm tra hướng gió, chiều quay, độ rung và tiếng ồn. Nếu quạt phát ra tiếng va chạm, rung mạnh hoặc có dấu hiệu động cơ hoạt động bất thường, cần dừng thiết bị để kiểm tra nguyên nhân.
Trong quá trình sử dụng, nên thực hiện bảo dưỡng định kỳ:
- Vệ sinh bụi bẩn bám trên cánh quạt và bề mặt trao đổi nhiệt.
- Kiểm tra độ chắc chắn của khung, lưới bảo vệ và các điểm bắt bulông.
- Quan sát dây điện, đầu nối và các chi tiết bảo vệ.
- Theo dõi tiếng ồn, độ rung và dấu hiệu quá nhiệt.
- Kiểm tra quạt theo lịch bảo trì của thiết bị.
Bụi bẩn tích tụ có thể cản trở luồng không khí và làm giảm hiệu quả trao đổi nhiệt. Với thiết bị vận hành liên tục, việc kiểm tra và vệ sinh thường xuyên giúp phát hiện sớm những dấu hiệu bất thường.
Mọi thao tác kiểm tra bên trong động cơ hoặc hệ thống điện phải được thực hiện sau khi cô lập nguồn điện, bởi người có chuyên môn phù hợp.
Câu hỏi thường gặp về quạt 4E-350
Quạt 4E-350 có đường kính cánh bao nhiêu?
Quạt có đường kính cánh danh nghĩa 350 mm. Kích thước khung có thể khác nhau theo thương hiệu và phiên bản, vì vậy cần xác nhận trước khi lắp đặt.
Công suất của quạt tản nhiệt 4E-350 là bao nhiêu?
Một số catalogue của dòng 4E-350 phổ biến ghi công suất 110W, điện áp 220V và tốc độ quay 1.400 vòng/phút. Nên đối chiếu với nhãn sản phẩm thực tế để xác nhận thông số chính thức.
Lưu lượng gió của quạt 4E-350 đạt bao nhiêu?
Lưu lượng gió tham khảo là 3.270 m³/h, với cột áp 93 Pa theo một số catalogue. Lưu lượng thực tế còn phụ thuộc vào điều kiện lắp đặt và trở lực của hệ thống.
Kích thước khung của quạt 4E-350 là bao nhiêu?
Kích thước khung khác nhau giữa các tài liệu sản phẩm. Một số bảng ghi khoảng 375 mm, trong khi phiên bản Soffnet được công bố với kích thước khoảng 425 mm. Khi thay thế, nên đo khung thực tế hoặc yêu cầu bản vẽ của đúng model.
Có thể dùng quạt 4E-350 để thay quạt cũ không?
Có thể xem xét nếu quạt mới đáp ứng yêu cầu của thiết bị. Cần so sánh kích thước khung, nguồn điện, công suất, lưu lượng gió, cột áp và hướng gió. Chỉ có cùng đường kính cánh là chưa đủ để xác nhận khả năng thay thế.
Lựa chọn quạt tản nhiệt dàn nóng 4E-350 cho nhu cầu thực tế
Quạt tản nhiệt dàn nóng 4E-350 là lựa chọn cần xem xét cho các ứng dụng trao đổi nhiệt sử dụng quạt hướng trục cánh 350 mm. Với phiên bản phổ biến có công suất tham khảo 110W và lưu lượng gió 3.270 m³/h, sản phẩm có thể đáp ứng một số nhu cầu làm mát khi thông số phù hợp với thiết kế hệ thống.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các sản phẩm phục vụ nhu cầu sử dụng.
Trước khi đặt hàng, nên xác nhận đúng thương hiệu, kích thước khung, nguồn điện và hướng gió của quạt 4E-350. Việc đối chiếu kỹ thuật ngay từ đầu giúp hạn chế sai lệch khi lắp đặt và bảo đảm quạt phù hợp với điều kiện vận hành thực tế.

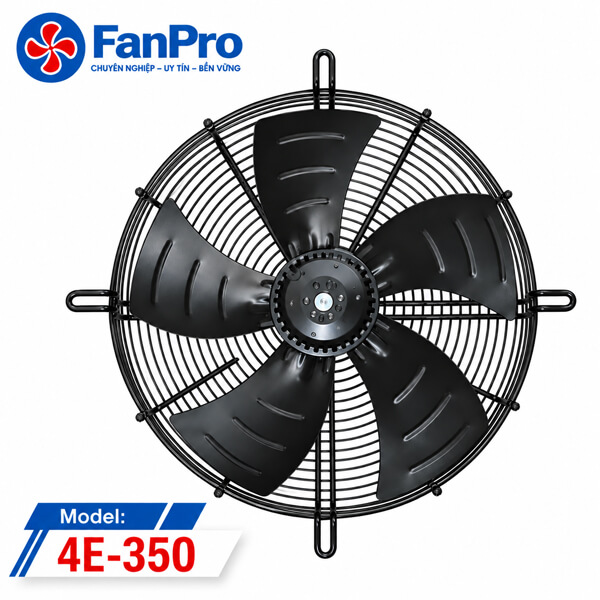

Quạt tản nhiệt dàn nóng Soffnet 4E-350 là dòng quạt hướng trục có đường kính cánh 350mm, công suất 110W, lưu lượng gió 3.270m³/h và cột áp 93Pa. Thiết bị được thiết kế để hỗ trợ làm mát dàn ngưng tụ, tản nhiệt cho hệ thống lạnh và tăng cường lưu thông không khí qua các bộ trao đổi nhiệt. Với kích thước khung 425mm, sản phẩm phù hợp cho nhu cầu lắp đặt hoặc thay thế quạt giải nhiệt có thông số tương ứng.
Khách hàng có thể tìm hiểu thêm các mẫu quạt tản nhiệt dàn nóng công nghiệp để lựa chọn theo công suất, đường kính và lưu lượng gió. Nếu cần thiết bị lớn hơn, có thể tham khảo quạt giải nhiệt Soffnet 4E-400 phi 400mm; ngoài ra, quạt giải nhiệt Fanpro YWF4E-350S phi 350mm cũng là phương án đáng so sánh khi lựa chọn giữa hai thương hiệu cùng kích thước.
