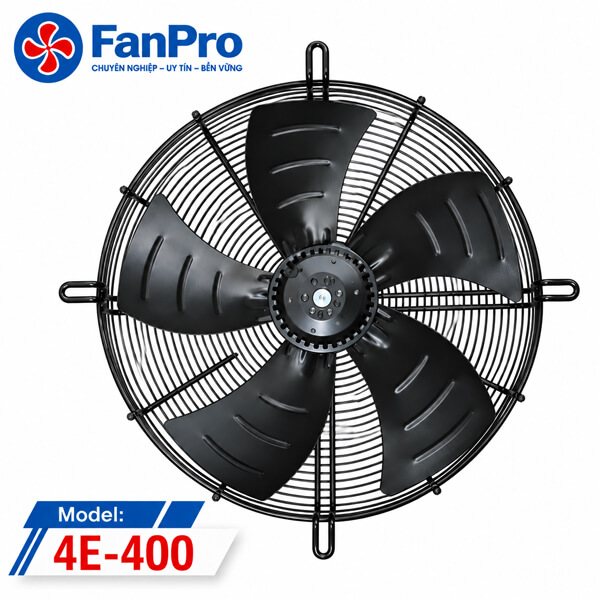

Tổng quan về quạt tản nhiệt dàn nóng 4E-400
Trong các hệ thống lạnh và thiết bị trao đổi nhiệt, quạt tản nhiệt đóng vai trò tạo luồng không khí đi qua bề mặt dàn nóng, hỗ trợ quá trình thải nhiệt trong khi thiết bị vận hành. Quạt tản nhiệt dàn nóng 4E-400 là dòng quạt hướng trục có đường kính cánh 400 mm, thường được lựa chọn cho dàn ngưng tụ, hệ thống lạnh công nghiệp và các thiết bị cần lưu thông không khí với lưu lượng tương đối lớn.
Model 4E-400 được phân phối trên thị trường với nhiều tên thương mại, trong đó có Soffnet. Sản phẩm có cấu hình cánh và khung dạng tấm, phù hợp với các vị trí lắp đặt được thiết kế cho quạt hướng trục. Khi lựa chọn, người mua cần phân biệt model 4E-400 với các phiên bản YWF4E-400S, bởi tên gọi gần giống nhau không đồng nghĩa với việc thông số kỹ thuật hoàn toàn giống nhau.
Đối với doanh nghiệp đang tìm quạt giải nhiệt dàn nóng 4E-400, những yếu tố cần quan tâm gồm đường kính cánh, kích thước khung, công suất động cơ, lưu lượng gió, cột áp và hướng gió. Đối chiếu đầy đủ các thông số sẽ giúp lựa chọn sản phẩm phù hợp với thiết bị cần lắp đặt hoặc thay thế.
Thông số kỹ thuật quạt 4E-400
Theo các bảng thông số sản phẩm 4E-400 được công bố trên thị trường, phiên bản phổ biến mang thương hiệu Soffnet có cấu hình như sau:
| Thông số | Giá trị tham khảo |
|---|---|
| Model | 4E-400 |
| Thương hiệu | Soffnet ở phiên bản tham khảo |
| Loại quạt | Quạt hướng trục tản nhiệt |
| Đường kính cánh | 400 mm |
| Đường kính khung | Khoảng 470 mm |
| Số lượng cánh | 5 cánh theo phiên bản được công bố |
| Điện áp | 220V |
| Tần số | 50Hz |
| Công suất | 190W |
| Tốc độ quay | 1.400 vòng/phút |
| Lưu lượng gió | 4.800 m³/h |
| Cột áp | 125 Pa |
| Độ ồn | Khoảng 68–73 dB tùy bảng thông số |
| Hướng gió | Có phiên bản hướng B và hướng S |
| Bảo hành | Tùy nhà cung cấp và chính sách sản phẩm |
Lưu ý: Đây là thông số tham khảo của dòng 4E-400 phổ biến, không phải thông số áp dụng cho mọi quạt có tên gọi tương tự. Một số model YWF4E-400S có công suất và lưu lượng gió thấp hơn. Trước khi đăng thông số chính thức hoặc đặt hàng, cần xác nhận đúng thương hiệu, mã sản phẩm và nhãn động cơ thực tế.
Đặc điểm của quạt tản nhiệt dàn nóng 4E-400
Cánh quạt đường kính 400 mm
Với đường kính cánh 400 mm, quạt 4E-400 thuộc nhóm quạt hướng trục thường được sử dụng trong các cụm trao đổi nhiệt có yêu cầu lưu thông gió tương đối lớn. Kích thước cánh là cơ sở để lựa chọn quạt, nhưng không thể thay thế việc đo toàn bộ khung lắp đặt.
Đối với các hệ thống đã có sẵn vị trí lắp quạt, người mua nên kiểm tra đường kính khung, khoảng cách lỗ bắt bulông và chiều sâu tổng thể. Việc đo trước giúp hạn chế tình trạng cánh quạt đúng kích thước nhưng khung không phù hợp với thiết bị.
Lưu lượng gió tham khảo 4.800 m³/h
Một số bảng thông số của dòng 4E-400 công bố lưu lượng gió 4.800 m³/h. Đây là thông số hữu ích khi so sánh các model trong cùng nhóm sản phẩm, đặc biệt khi cần thay quạt cho hệ thống trao đổi nhiệt.
Tuy nhiên, lưu lượng gió thực tế phụ thuộc vào điều kiện vận hành, trở lực của dàn trao đổi nhiệt, lưới bảo vệ và đường đi của không khí. Vì vậy, khi chọn quạt thay thế, cần xem xét đồng thời lưu lượng gió, cột áp và yêu cầu kỹ thuật của thiết bị.
Động cơ công suất 190W ở phiên bản phổ biến
Phiên bản 4E-400 được phân phối phổ biến trên thị trường có công suất tham khảo 190W, tốc độ quay 1.400 vòng/phút và sử dụng điện áp 220V. Các thông số này cần được đối chiếu với nguồn điện và yêu cầu của thiết bị trước khi lắp đặt.
Không nên mặc định tất cả sản phẩm cùng đường kính 400 mm đều có công suất tương đương. Những khác biệt về động cơ và cấu hình quạt có thể ảnh hưởng đến khả năng thay thế trực tiếp.
Có lựa chọn hướng gió theo cấu hình
Một số dòng quạt giải nhiệt 4E-400 được cung cấp với các cấu hình hướng gió khác nhau, thường được ký hiệu B và S theo cách gọi của nhà cung cấp. Khi lựa chọn, cần xác nhận ý nghĩa ký hiệu trên đúng catalogue và kiểm tra chiều gió thực tế của quạt.
Việc chọn sai hướng gió có thể khiến không khí không đi qua dàn trao đổi nhiệt theo yêu cầu, làm giảm hiệu quả vận hành của hệ thống.
Ứng dụng của quạt giải nhiệt dàn nóng 4E-400
Dàn nóng và dàn ngưng tụ
Trong hệ thống lạnh, quạt tạo luồng không khí đi qua dàn ngưng tụ để hỗ trợ quá trình thải nhiệt. Quạt 4E-400 có thể được xem xét cho các cụm dàn nóng có yêu cầu tương thích về kích thước, lưu lượng gió và công suất.
Khi lắp đặt, cần bảo đảm luồng không khí không bị cản trở và hướng gió phù hợp với thiết kế của dàn.
Kho lạnh và thiết bị bảo quản lạnh
Các hệ thống kho lạnh sử dụng nhiều loại quạt để hỗ trợ lưu thông không khí hoặc trao đổi nhiệt. 4E-400 có thể phù hợp với một số cụm thiết bị nếu đáp ứng điều kiện làm việc và yêu cầu kỹ thuật của nhà sản xuất.
Không nên lựa chọn quạt chỉ dựa trên tên gọi “quạt kho lạnh”, bởi mỗi vị trí trong hệ thống có thể cần đặc tính lưu lượng, cột áp và hướng gió khác nhau.
Hệ thống điều hòa không khí
Quạt hướng trục được sử dụng trong nhiều cụm thiết bị điều hòa không khí có kết cấu phù hợp. Với đường kính cánh 400 mm, model 4E-400 có thể được cân nhắc cho các thiết bị được thiết kế để sử dụng kích thước quạt này.
Trước khi thay thế quạt của một hệ thống điều hòa, cần đối chiếu thông số của quạt cũ, kích thước khung và yêu cầu điện của thiết bị.
Thiết bị làm mát công nghiệp
Ngoài dàn nóng, quạt 4E-400 còn có thể được xem xét cho những thiết bị cần lưu thông không khí qua bề mặt trao đổi nhiệt. Việc ứng dụng phụ thuộc vào môi trường làm việc, mức độ bụi, nhiệt độ và đặc tính vận hành của quạt.
Đối với hệ thống hoạt động liên tục, cần lựa chọn sản phẩm theo yêu cầu thiết kế thay vì chỉ dựa vào lưu lượng gió tối đa.
Cách chọn quạt 4E-400 phù hợp
Kiểm tra đúng model và thương hiệu
Trên thị trường có các dòng 4E-400, YWF4E-400S và những sản phẩm mang tên thương mại tương tự. Mặc dù có thể cùng sử dụng cánh đường kính 400 mm, các model này không nhất thiết có cùng công suất, lưu lượng gió hoặc kích thước lắp đặt.
Nếu mua để thay thế, nên chụp ảnh tem động cơ, ký hiệu model và tổng thể quạt cũ. Đây là căn cứ tốt hơn để đối chiếu sản phẩm so với việc chỉ cung cấp đường kính cánh.
Đo kích thước khung trước khi đặt hàng
Với phiên bản 4E-400 phổ biến, đường kính khung tham khảo khoảng 470 mm. Tuy nhiên, cần xác nhận kích thước này theo sản phẩm thực tế và không dùng nó thay cho bản vẽ lắp đặt.
Ngoài đường kính khung, cần kiểm tra khoảng cách lỗ bắt bulông, chiều sâu lắp đặt và khoảng trống dành cho cánh quay. Nếu quạt lắp vào khung có sẵn, các thông số này ảnh hưởng trực tiếp đến khả năng lắp vừa.
Đánh giá lưu lượng gió và cột áp
Lưu lượng gió cho biết lượng không khí quạt có thể dịch chuyển trong một đơn vị thời gian theo điều kiện đo xác định. Cột áp thể hiện khả năng tạo áp suất để thắng trở lực của đường gió.
Hai thông số này cần được xem xét cùng nhau. Một chiếc quạt có lưu lượng danh nghĩa lớn chưa chắc phù hợp nếu trở lực của dàn trao đổi nhiệt vượt quá khả năng làm việc của quạt.
Xác nhận nguồn điện và hướng gió
Trước khi đấu nối, cần kiểm tra điện áp, tần số, công suất và sơ đồ dây của sản phẩm. Đồng thời, cần xác nhận hướng hút hoặc thổi theo yêu cầu của thiết bị.
Nếu quạt mới có thông số điện khác quạt cũ, cần đánh giá khả năng đáp ứng của hệ thống điện và thiết bị bảo vệ. Không nên tự thay thế chỉ dựa trên kích thước cánh.
Hướng dẫn lắp đặt và bảo dưỡng
Trước khi lắp đặt, cần ngắt nguồn điện và kiểm tra khung đỡ, các điểm bắt bulông cùng khoảng trống quanh cánh quạt. Quạt phải được cố định chắc chắn, không bị lệch và không có vật cản trong vùng quay.
Sau khi lắp xong, cần kiểm tra hướng gió, chiều quay, độ rung và tiếng ồn. Nếu quạt phát ra tiếng va chạm, rung mạnh hoặc có dấu hiệu động cơ hoạt động bất thường, cần dừng thiết bị để kiểm tra nguyên nhân.
Trong quá trình sử dụng, nên thực hiện bảo dưỡng định kỳ:
- Vệ sinh bụi bẩn bám trên cánh và bề mặt trao đổi nhiệt.
- Kiểm tra khung quạt, lưới bảo vệ và các điểm bắt bulông.
- Quan sát dây điện, đầu nối và các chi tiết bảo vệ.
- Theo dõi tiếng ồn, độ rung và dấu hiệu quá nhiệt.
- Kiểm tra quạt theo lịch bảo trì của hệ thống.
Bụi bẩn tích tụ có thể cản trở luồng không khí và làm giảm hiệu quả trao đổi nhiệt. Đối với thiết bị hoạt động liên tục, việc vệ sinh và kiểm tra thường xuyên giúp phát hiện sớm những dấu hiệu bất thường.
Mọi thao tác kiểm tra bên trong động cơ hoặc hệ thống điện phải được thực hiện sau khi cô lập nguồn điện, bởi người có chuyên môn phù hợp.
Câu hỏi thường gặp về quạt 4E-400
Quạt 4E-400 có đường kính cánh bao nhiêu?
Phiên bản phổ biến có đường kính cánh 400 mm. Kích thước khung tham khảo khoảng 470 mm, nhưng cần đo và xác nhận theo sản phẩm thực tế trước khi lắp đặt.
Công suất quạt tản nhiệt 4E-400 là bao nhiêu?
Một số bảng thông số của dòng 4E-400 phổ biến ghi công suất 190W, điện áp 220V và tốc độ quay 1.400 vòng/phút. Thông số chính thức cần được xác nhận theo đúng model và thương hiệu.
Lưu lượng gió của quạt 4E-400 đạt bao nhiêu?
Lưu lượng gió tham khảo của phiên bản phổ biến là 4.800 m³/h, với cột áp 125 Pa. Giá trị thực tế phụ thuộc vào điều kiện lắp đặt và trở lực của hệ thống.
Quạt 4E-400 có dùng để thay YWF4E-400S không?
Không nên mặc định hai model có thể thay thế trực tiếp cho nhau. Một số phiên bản YWF4E-400S có thông số khác với dòng 4E-400 phổ biến. Cần so sánh mã model, công suất, lưu lượng gió, kích thước khung, hướng gió và nguồn điện trước khi quyết định.
Quạt 4E-400 phù hợp với hệ thống nào?
Quạt có thể được xem xét cho dàn nóng, dàn ngưng tụ, thiết bị lạnh và các hệ thống trao đổi nhiệt có yêu cầu tương thích. Việc sử dụng cần căn cứ vào thiết kế của thiết bị và thông số kỹ thuật của phiên bản thực tế.
Lựa chọn quạt tản nhiệt dàn nóng 4E-400 cho hệ thống của bạn
Quạt tản nhiệt dàn nóng 4E-400 là lựa chọn cần xem xét cho các ứng dụng trao đổi nhiệt cần quạt hướng trục đường kính cánh 400 mm. Với phiên bản phổ biến có công suất tham khảo 190W và lưu lượng gió 4.800 m³/h, sản phẩm có thể đáp ứng một số nhu cầu làm mát khi thông số phù hợp với thiết kế hệ thống.
Hưng Đức Phát cung cấp các dòng quạt phục vụ nhu cầu thông gió và làm mát công nghiệp. Khách hàng có thể tham khảo danh mục quạt công nghiệp để tìm hiểu thêm các sản phẩm phù hợp với nhu cầu sử dụng.
Trước khi đặt hàng, nên xác nhận đúng thương hiệu, model, kích thước khung, nguồn điện và hướng gió. Việc đối chiếu thông số từ đầu giúp hạn chế sai lệch khi lắp đặt và bảo đảm quạt đáp ứng yêu cầu vận hành thực tế.
Quạt tản nhiệt dàn nóng Soffnet 4E-400 là dòng quạt hướng trục có đường kính cánh 400mm, công suất 190W, lưu lượng gió 4.800m³/h và cột áp 125Pa. Thiết bị được sử dụng để tăng cường lưu thông không khí qua dàn ngưng tụ, hệ thống điều hòa trung tâm, kho lạnh và các cụm máy làm lạnh công nghiệp, đáp ứng nhu cầu lắp đặt hoặc thay thế quạt giải nhiệt theo kích thước thực tế.
Khách hàng có thể tham khảo thêm các mẫu quạt làm mát dàn ngưng công nghiệp để lựa chọn theo lưu lượng, công suất và điện áp. Nếu cần đường kính nhỏ hơn, có thể tìm hiểu quạt tản nhiệt Soffnet 4E-350 phi 350mm; đối với nhu cầu sử dụng quạt lớn hơn, Soffnet 4E-500 phi 500mm là lựa chọn tiếp theo. Ngoài ra, Fanpro YWF4E-400S phi 400mm cũng là model đáng so sánh trong nhóm quạt giải nhiệt cùng kích thước.
