Quạt ly tâm trung áp là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Quạt ly tâm trung áp là thiết bị quan trọng trong các hệ thống thông gió, xử lý khí thải, đặc biệt là trong các ứng dụng công nghiệp như nhà xưởng, nhà máy sản xuất, hệ thống cấp thoát khí cho văn phòng, nhà cao tầng,… Bài viết này sẽ phân tích chi tiết về quạt ly tâm trung áp, bao gồm cấu tạo, nguyên lý hoạt động, ứng dụng và ưu điểm, nhược điểm của quạt.

Tìm hiểu quạt ly tâm trung áp là gì
Tìm hiểu quạt ly tâm trung áp là gì

1. Quạt ly tâm trung áp là gì?

Quạt ly tâm trung áp là loại quạt công nghiệp được thiết kế để cung cấp luồng khí caomức áp suất vừa phải. Với mức áp suất từ ​​300 đến 15.000 Pa và công suất luồng khí vượt quá 100.000 m3/h, những chiếc quạt đa năng này được sử dụng rộng rãi trong nhiều môi trường công nghiệp khác nhau.

2. Phân tích cấu tạo quạt ly tâm trung áp

Cấu tạo chi tiết của quạt ly tâm trung áp:

  • Vỏ quạt

Được làm từ thép SS400, inox 304 hoặc các vật liệu chống gỉ khác, đảm bảo độ bền bỉ và khả năng chống chịu cao trong môi trường khắc nghiệt.

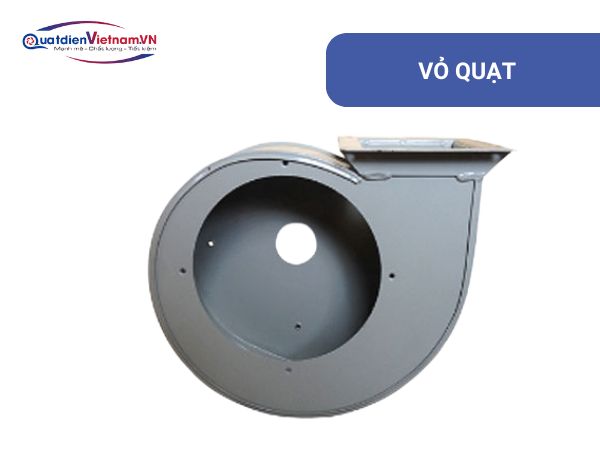

Vỏ quạt ly tâm áp suất trung bình
Vỏ quạt ly tâm áp suất trung bình
  • Motor

Động cơ điện thương hiệu uy tín cung cấp lực kéo mạnh mẽ, đảm bảo hoạt động ổn định và tiết kiệm điện năng. Lưu lượng khí và công suất đa dạng, đáp ứng mọi nhu cầu sử dụng.

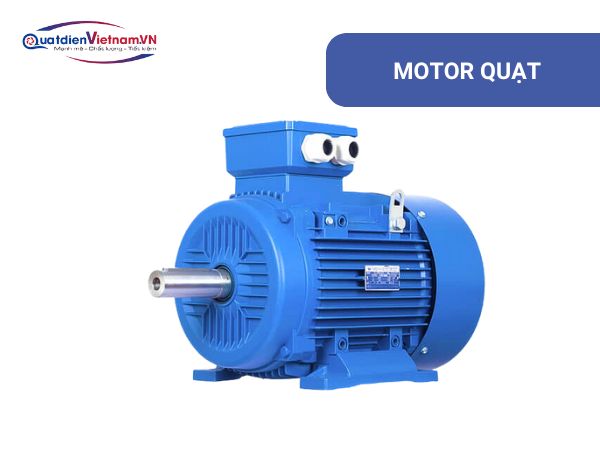

Motor quạt ly tâm áp suất trung bình
Motor quạt ly tâm áp suất trung bình
  • Cánh quạt

Thiết kế khí động học tối ưu với các dạng cánh như cánh bằng tỏa tròn, cánh cong nghiêng về phía trước, cánh dốc về phía sau giúp tăng hiệu quả hút, giảm tiếng ồn và tiết kiệm năng lượng. Số lượng cánh, chất liệu cánh và kích thước cánh được lựa chọn phù hợp với từng ứng dụng cụ thể.

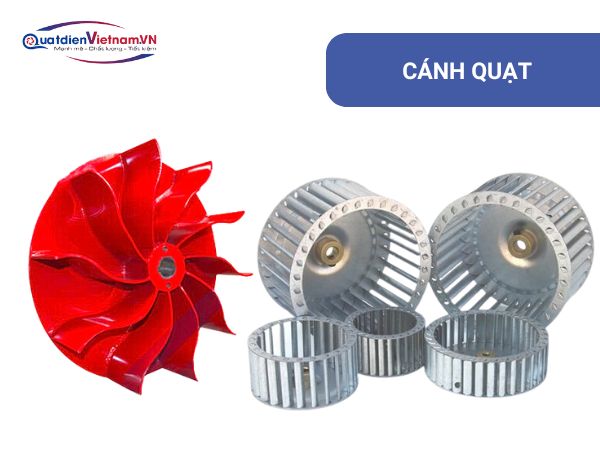

Cánh quạt ly tâm trung áp
Cánh quạt ly tâm trung áp
  • Dây curoa (chỉ có ở quạt ly tâm trung áp gián tiếp)

Truyền động từ motor đến cánh quạt, đảm bảo hoạt động trơn truêm ái.

3. Quạt ly tâm trung áp có kiểu truyền động chính nào?

Quạt ly tâm trung áp được thiết kế với hai kiểu truyền động chính: trực tiếpgián tiếp.

  • Quạt ly tâm trung áp trực tiếp

Quạt ly tâm áp suất trung bình trực tiếp dòng quạt ly tâm truyền thống liên kết trực tiếp với motor cho lực hút mạnh mẽ và hiệu quả cao lý tưởng cho các ứng dụng cần lưu lượng gió lớn ở mức độ ồn thấp. Ngoài ra, thiết bị còn tiết kiệm năng lượng, chạy êm, ít rung động, và lắp đặt dễ dàng.

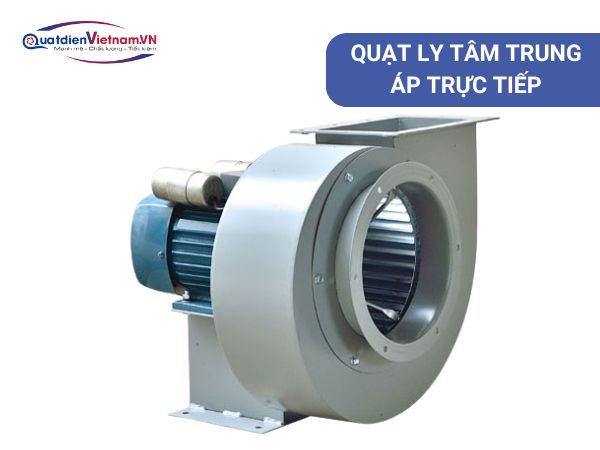

Quạt ly tâm trung áp trực tiếp
Quạt ly tâm trung áp trực tiếp
  • Quạt ly tâm trung áp gián tiếp

Là hệ thống truyền động gián tiếp được thiết kế tỉ mỉ giúp cách ly động cơ khỏi môi trường khắc nghiệt, đảm bảo độ bền vượt trội và tuổi thọ kéo dài. Thiết kế mạnh mẽ này, cùng với khả năng tạo áp suất và luồng khí vượt trội của quạt, khiến nó trở thành giải pháp lý tưởng cho nhiều ứng dụng công nghiệp.

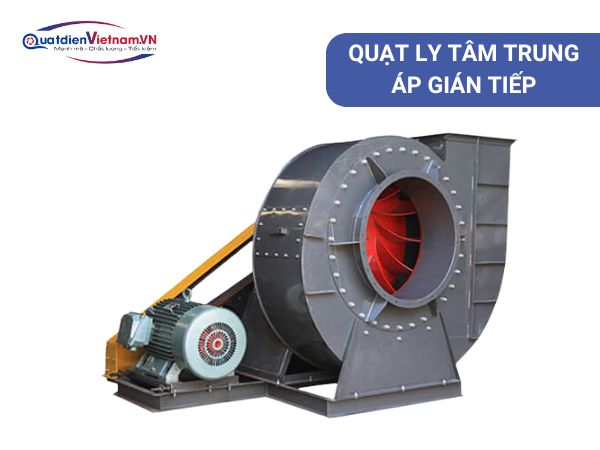

Quạt ly tâm trung áp gián tiếp
Quạt ly tâm trung áp gián tiếp

4. Nguyên lý hoạt động của quạt ly tâm trung áp

Quá trình hút khí

Khi quạt ly tâm bắt đầu hoạt động, cánh quạt quay với tốc độ cao, tạo lực hút khí mạnh mẽ từ môi trường xung quanh vào lồng quạt. Lồng quạt được thiết kế dạng xoắn ốc, giúp tăng tốc độ luồng khí và tạo áp suất ban đầu.

Quá trình nén và đẩy khí

Khi không khí đi vào lồng quạt, cánh quạt liên tục ép không khí, tăng áp suất và đẩy khí ra ngoài theo hướng vuông góc với trục quạt. Áp suất cao tạo ra có thể được sử dụng để đẩy khí qua các đường ống hoặc hệ thống có áp suất khác nhau.

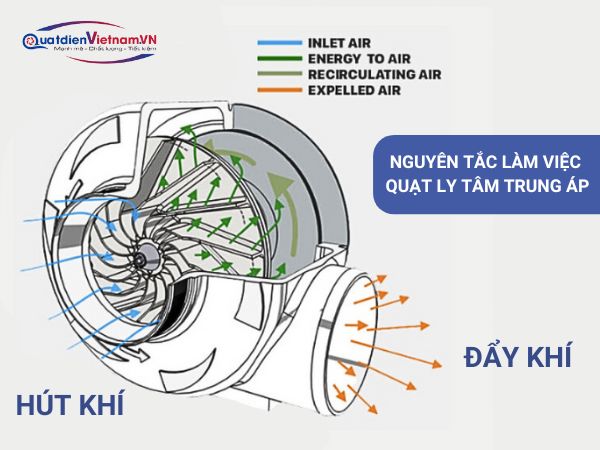

Nguyên lý hoạt động của quạt ly tâm trung áp
Nguyên lý hoạt động của quạt ly tâm trung áp

5. Ứng dụng của quạt ly tâm trung áp

Quạt ly tâm trung áp được sử dụng rộng rãi trong các:

  • Hệ thống thông gió và điều hòa không khí cho nhà xưởng, kho hàng, văn phòng, tòa nhà cao tầng.
  • Hệ thống hút bụi trong nhà máy sản xuất, xưởng mộc, xưởng cơ khí, hệ thống sấy các sản phẩm như thực phẩm, thuốc lá, dệt may.
  • Hệ thống vận chuyển khí trong các ngành công nghiệp như hóa chất, xi măng, luyện kim.

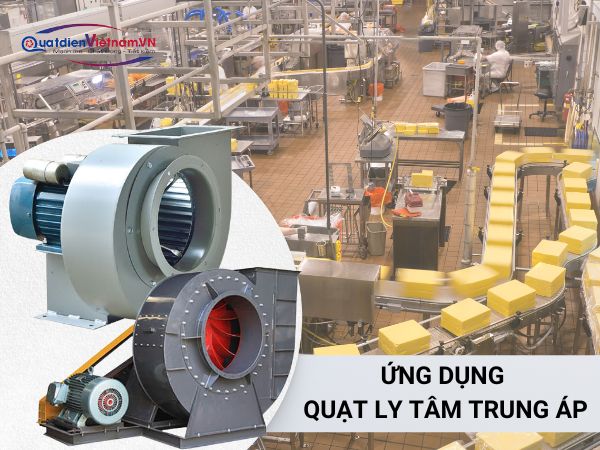

Ứng dụng của quạt ly tâm trung áp
Ứng dụng của quạt ly tâm trung áp

6. Ưu nhược điểm quạt ly tâm trung áp

Ưu điểm

  • Ứng dụng đa dạng: dùng hút bụi, hút gió, thông gió , hút mùi, hút khói, thông hơi…
  • Công suất lớn và hiệu quả:  Lực hút mạnh; lực đẩy xa giúp quá trình thực hiện công việc hút khói, thông gió…nhanh hơn
  • Động cơ, cấu tạo bền bỉ: Được chọn lọc từ các kim loại chịu lực, chống va đập tốt
  • Thông dụng, dễ tìm mua: Dòng sản phẩm phổ biến đối với các ngành công nghiệp, xí nghiệp trong lĩnh vực sản xuất.Nên hiện được khá nhiều đơn vị phân phối và cung cấp

Nhược điểm

  • Động cơ: Quạt ly tâm trung áp động cơ sẽ quá tải khi không kết nối quạt vào hệ thống
  • Giá: Có mức giá thành cao

Quạt ly tâm trung áp là lựa chọn tối ưu cho các hệ thống thông gió công nghiệp, mang lại hiệu quả cao và tiết kiệm chi phí vận hành. Để được tư vấn chi tiết về sản phẩm và lựa chọn loại quạt phù hợp, vui lòng liên hệ với chúng tôi ngay hôm nay!
