Quạt ly tâm là gì? Cấu tạo, đặc điểm, ứng dụng của từng loại

•

  Hoàng Văn Dũng ,

• ĐĂNG TẢI : 15/07/2022 | CẬP NHẬT: 21/06/2023

Quạt ly tâm được thiết kế để tạo ra một luồng không khí mạnh và áp lực cao. Nó thường được sử dụng để thông gió trong các tòa nhà, hệ thống điều hòa không khí, nhà máy công nghiệp, xí nghiệp và các ứng dụng thông gió, làm mát khác.

Quạt ly tâm là gì?

Quạt ly tâm là một loại quạt được sử dụng rộng rãi trong hệ thống thông gió và làm mát. Nó thuộc loại quạt cánh quạt với cánh quạt được sắp xếp xung quanh trục quạt. Khi quạt hoạt động, không khí được hút vào từ trung tâm và bị đẩy ra xa bởi các cánh quạt.

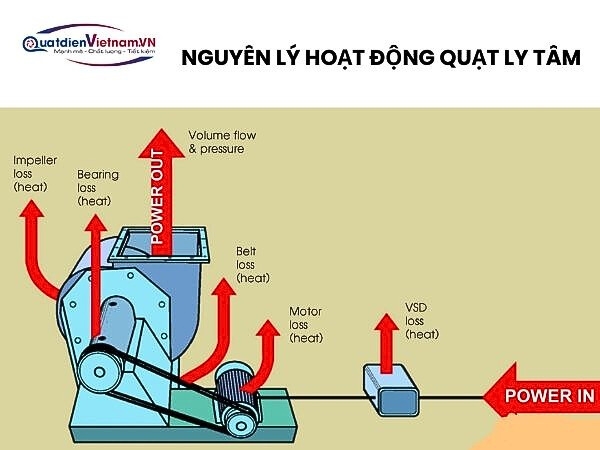

Nguyên lý hoạt động của quạt ly tâm

Nguyên lý hoạt động của quạt ly tâm tương đối đơn giản. Chúng sử dụng lực ly tâm được tạo ra khi một vật chuyển động quanh một điểm quay. Năng lượng của chuyển động quay được truyền sang không khí hoặc chất khí. Loại quạt này có thể hút được toàn bộ các cặn bẩn trong không khí nơi nó hoạt động.

Quạt ly tâm có thể được điều khiển bằng các bộ điều khiển điện tử để tăng hiệu suất và tiết kiệm năng lượng. Ngoài ra, có thể sử dụng các phụ kiện như bộ lọc không khí để cải thiện chất lượng không khí được thông qua quạt ly tâm.

Cấu tạo của quạt ly tâm

Quạt ly tâm được thiết kế với một cấu trúc phức tạp nhằm tạo ra áp suất và lưu lượng không khí cao. Dưới đây là các thành phần chính của quạt ly tâm và chức năng của chúng:

Vỏ quạt (Housing)

Vỏ quạt là phần bên ngoài bảo vệ và chứa các thành phần bên trong của quạt ly tâm. Nó thường có hình dạng hình trụ, hình chữ nhật hoặc hình hộp, và được làm bằng kim loại hoặc nhựa. Vỏ quạt giúp điều hướng luồng không khí và giữ cho nó không bị rò rỉ ra khỏi quạt.

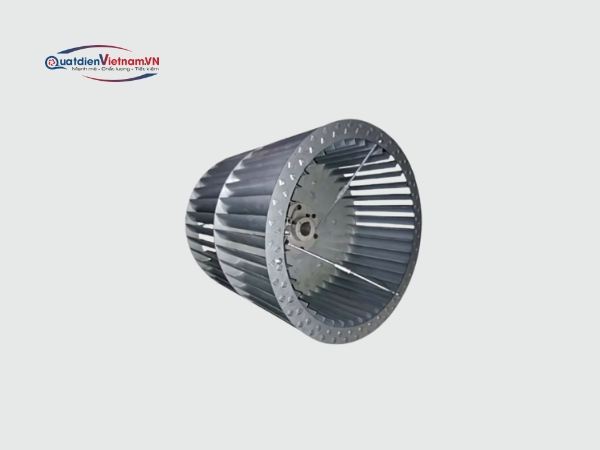

Cánh quạt (Impeller):

Cánh quạt là phần chịu trách nhiệm tạo ra lực hút và đẩy không khí. Nó được gắn chắc chắn trên trục quạt và có thể có nhiều cánh quạt, tùy thuộc vào thiết kế của quạt. Cánh quạt thường có dạng cong hoặc cánh xoáy để tăng hiệu suất thông gió. Vật liệu của cánh quạt thường là kim loại hoặc nhựa.

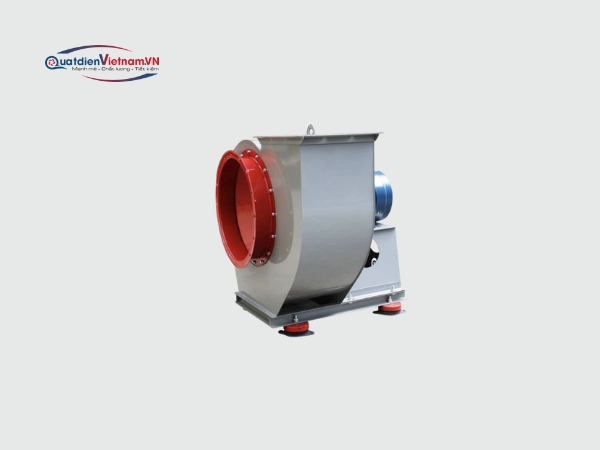

Trục quạt (Shaft):

Trục quạt là thành phần truyền động quay và chịu trọng lượng của cánh quạt. Nó được gắn chắc chắn và lắp đặt trong vòng bi để giúp quạt hoạt động một cách ổn định và mượt mà. Trục quạt thường làm bằng thép không gỉ hoặc hợp kim nhẹ và chịu được tải trọng cao.

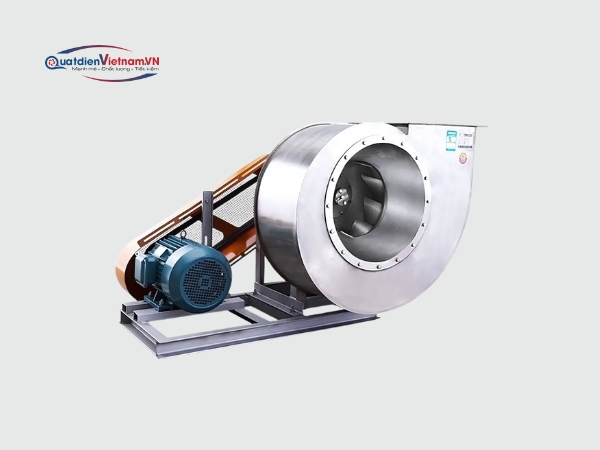

Động cơ (Motor):

Động cơ cung cấp năng lượng cần thiết để quạt ly tâm hoạt động. Nó tạo ra sức mạnh quay để xoay trục và cánh quạt. Động cơ có thể là động cơ điện xoay chiều (AC) hoặc động cơ điện một chiều (DC), tùy thuộc vào yêu cầu của ứng dụng. Động cơ thường được gắn trực tiếp vào trục quạt hoặc thông qua các hệ thống truyền động.

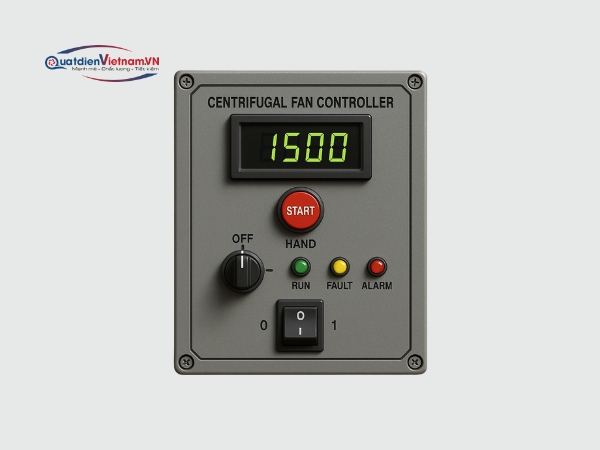

Bộ phận điều khiển (Control Device):

Một số quạt ly tâm đi kèm với bộ phận điều khiển để điều chỉnh tốc độ quạt và hiệu suất làm việc. Bộ phận điều khiển có thể là một hệ thống điều khiển tự

Các loại quạt ly tâm và đặc điểm của từng loại

Cũng giống như các loại quạt công nghiệp và quạt dân dụng khác, quạt ly tâm có nhiều mẫu mã đa dạng.

Quạt ly tâm trục ngang (Forward-curved centrifugal fan):

• • Cánh quạt có hình dạng cong xuống phía trước.
  • Cung cấp lưu lượng không khí cao.
  • Áp suất thấp hơn so với các loại quạt ly tâm khác.
  • Tiếng ồn thấp và hiệu suất vận hành tương đối tốt.
  • Thích hợp cho ứng dụng thông gió chung, làm mát hệ thống HVAC (Heating, Ventilation, and Air Conditioning).

Quạt ly tâm cánh phẳng (Backward-curved centrifugal fan):

• • Cánh quạt có hình dạng cong lên phía sau.
  • Cung cấp áp suất cao và hiệu suất vận hành cao.
  • Tạo ra lưu lượng không khí ổn định và đáng tin cậy.
  • Tiếng ồn thấp và ít rung động.
  • Thích hợp cho các ứng dụng yêu cầu áp suất cao như hệ thống quạt thông gió công nghiệp, hệ thống làm mát tòa nhà, hệ thống xử lý khí thải.

Quạt ly tâm đa cánh (Radial-blade centrifugal fan):

• • Có nhiều cánh quạt xếp chồng lên nhau.
  • Cung cấp áp suất trung bình và lưu lượng không khí trung bình.
  • Có khả năng xử lý các hạt nhỏ trong không khí.
  • Tiếng ồn thấp và độ tin cậy cao.
  • Thích hợp cho ứng dụng thông gió công nghiệp, hệ thống hút bụi, hệ thống xử lý khí thải.

Quạt ly tâm ngược (Airfoil centrifugal fan):

• • Cánh quạt có hình dạng giống cánh máy bay.
  • Cung cấp áp suất cao và hiệu suất vận hành tốt.
  • Độ ồn thấp, ít rung động và tuổi thọ cao.
  • Được sử dụng trong các ứng dụng yêu cầu lưu lượng không khí cao và áp suất cao như hệ thống làm mát công nghiệp, hệ thống xử lý khí thải, hệ thống làm sạch không khí.

Quạt ly tâm đa cấp (Multistage centrifugal fan):

• • Bao gồm nhiều tầng cánh quạt xếp chồng lên nhau.
  • Cung cấp áp suất rất cao và lưu lượng không khí lớn.
  • Độ ồn thấp và hiệu suất vận hành tốt.
  • Thường được sử dụng trong các ứng dụng yêu cầu áp suất cực cao như hệ thống lò hơi, hệ thống nén khí công nghiệp.

Đây chỉ là một số loại quạt ly tâm phổ biến và đặc điểm chung của chúng. Còn nhiều loại khác nhau và từng loại có thể có biến thể và ứng dụng riêng. Hưng Đức Phát có là đơn vị có thể thiết kế và sản xuất quạt ly tâm phù hợp với nhu cầu thực tế của khách hàng.

Chọn mua quạt ly tâm theo nhu cầu công suất

Thông thường, người sử dụng quạt ly tâm thường lựa chọn mua theo công suất bởi nó đáp ứng được đúng yêu cầu cụ thể của mình. Lựa chọn mua loại quạt ly tâm công suất nào đều phải được tính toán bởi người có chuyên môn trong lĩnh vực quạt công nghiệp để vừa tránh lãng phí vừa đạt hiệu quả cao trong quá trình sử dụng. Bao gồm cái loại quạt ly tâm cơ bản sau:

Quạt ly tâm siêu cao áp

Quạt ly tâm siêu cao áp là một dạng đặc biệt của quạt ly tâm được thiết kế để đạt được áp suất cực cao trong các ứng dụng đòi hỏi áp lực mạnh và lưu lượng không khí lớn. Đây là một trong những loại quạt ly tâm mạnh nhất và được sử dụng trong các ngành công nghiệp và ứng dụng đặc biệt.

Đặc điểm chính của quạt ly tâm siêu cao áp bao gồm:

1. Áp suất cao: Quạt ly tâm siêu cao áp có khả năng tạo ra áp suất rất cao, thường từ 1000 Pa trở lên. Điều này cho phép nó đẩy không khí qua hệ thống thông gió hoặc xử lý không khí ở áp suất lớn và vận chuyển không khí qua các ống dẫn dài.
2. Lưu lượng không khí lớn: Mặc dù áp suất cao là ưu điểm chính, quạt ly tâm siêu cao áp cũng có khả năng cung cấp lưu lượng không khí lớn. Điều này đảm bảo rằng hệ thống thông gió hoặc xử lý không khí có thể đáp ứng nhu cầu lưu lượng không khí lớn trong quá trình làm việc.
3. Kích thước lớn: Do khả năng tạo ra áp suất cao và lưu lượng không khí lớn, quạt ly tâm siêu cao áp thường có kích thước lớn hơn so với các loại quạt ly tâm khác. Điều này đòi hỏi không gian và hệ thống hỗ trợ phù hợp để lắp đặt và vận hành quạt.
4. Hiệu suất cao: Quạt ly tâm siêu cao áp thường được thiết kế với hiệu suất cao, giúp tiết kiệm năng lượng trong quá trình vận hành. Điều này đảm bảo rằng quạt hoạt động hiệu quả và giảm thiểu tiêu thụ năng lượng không cần thiết.

Các ứng dụng chính của quạt ly tâm siêu cao áp bao gồm hệ thống thông gió công nghiệp, hệ thống xử lý khí thải, hệ thống nén khí, hệ thống làm mát trong ngành công nghiệp, nhà máy lọc không khí và nhiều ứng dụng khác đòi hỏi áp suất cao và lưu lượng không khí lớn.

Quạt ly tâm cao áp

Quạt ly tâm cao áp là một dạng quạt ly tâm được thiết kế để tạo ra áp suất cao trong các ứng dụng yêu cầu đẩy mạnh luồng không khí và vượt qua các hạn chế áp suất trong hệ thống. Đây là một loại quạt mạnh mẽ và thường được sử dụng trong các ngành công nghiệp và ứng dụng đòi hỏi áp lực lớn.

Dưới đây là các đặc điểm chính của quạt ly tâm cao áp:

1. Áp suất cao: Quạt ly tâm cao áp có khả năng tạo ra áp suất cao, thường từ 500 Pa đến vài ngàn Pa. Điều này cho phép nó đẩy không khí qua các ống dẫn dài, vượt qua một số hạn chế áp suất và đáp ứng yêu cầu của các hệ thống thông gió, xử lý không khí và ứng dụng công nghiệp khác.
2. Lưu lượng không khí đáng kể: Mặc dù áp suất là yếu tố quan trọng, quạt ly tâm cao áp cũng có khả năng cung cấp lưu lượng không khí đáng kể. Điều này đảm bảo rằng hệ thống sẽ có đủ lượng không khí cần thiết để đáp ứng nhu cầu sử dụng trong quá trình hoạt động.
3. Kích thước đa dạng: Quạt ly tâm cao áp có sẵn trong nhiều kích thước và thiết kế khác nhau, từ các phiên bản nhỏ nhắn cho đến các quạt công nghiệp lớn. Điều này cho phép nó phù hợp với các ứng dụng và không gian lắp đặt khác nhau.
4. Hiệu suất vận hành tốt: Quạt ly tâm cao áp thường được thiết kế với hiệu suất cao, giúp giảm tiêu thụ năng lượng và tăng tính bền bỉ của hệ thống. Điều này đảm bảo rằng quạt hoạt động hiệu quả và tiết kiệm năng lượng.

Các ứng dụng chính của quạt ly tâm cao áp bao gồm hệ thống HVAC công nghiệp, hệ thống xử lý không khí và khí thải, hệ thống làm mát trong các nhà máy, hệ thống làm sạch không khí trong các ngành công nghiệp như hóa chất và dược phẩm, hệ thống thông gió trong các tòa nhà cao tầng và nhiều ứng dụng khác đòi hỏi áp suất cao và lưu lượng không khí lớn.

Quạt ly tâm trung áp

Quạt ly tâm trung áp là một dạng quạt ly tâm được thiết kế để đáp ứng yêu cầu áp suất và lưu lượng không khí trung bình trong các ứng dụng công nghiệp và thương mại. Đây là một loại quạt linh hoạt và được sử dụng phổ biến trong hệ thống thông gió, hệ thống HVAC, và các ứng dụng khác yêu cầu áp suất và lưu lượng không khí ở mức trung bình.

Dưới đây là các đặc điểm chính của quạt ly tâm trung áp:

1. Áp suất trung bình: Quạt ly tâm trung áp có khả năng tạo ra áp suất trung bình, thường trong khoảng từ 500 Pa đến 1500 Pa. Áp suất này đủ để đẩy không khí qua các ống dẫn và vượt qua các hạn chế áp suất trong hệ thống.
2. Lưu lượng không khí trung bình: Quạt ly tâm trung áp cung cấp lưu lượng không khí trung bình, đáp ứng nhu cầu thông gió và xử lý không khí trong các ứng dụng công nghiệp và thương mại. Lưu lượng không khí có thể điều chỉnh thông qua thiết kế cánh quạt và tốc độ quạt.
3. Kích thước linh hoạt: Quạt ly tâm trung áp có sẵn trong nhiều kích thước và thiết kế khác nhau, từ các quạt nhỏ gọn cho đến quạt công nghiệp lớn. Điều này giúp nó phù hợp với các không gian lắp đặt khác nhau và ứng dụng đa dạng.
4. Hiệu suất vận hành tốt: Quạt ly tâm trung áp thường được thiết kế với hiệu suất cao, giúp tiết kiệm năng lượng và giảm thiểu tiêu thụ điện. Hiệu suất cao cũng đảm bảo quạt hoạt động ổn định và hiệu quả trong quá trình vận hành.

Các ứng dụng chính của quạt ly tâm trung áp bao gồm hệ thống thông gió công nghiệp, hệ thống HVAC thương mại và công nghiệp, hệ thống xử lý không khí, hệ thống hút bụi, hệ thống làm mát trong tòa nhà và nhiều ứng dụng khác yêu cầu áp suất và lưu lượng không khí trung bình.

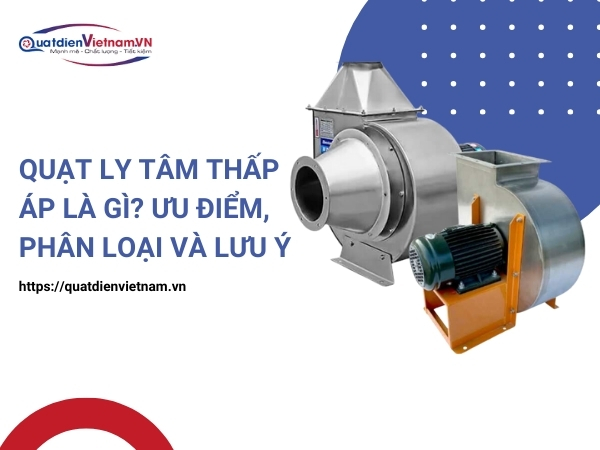

Quạt ly tâm thấp áp

Quạt ly tâm thấp áp là một dạng quạt ly tâm được thiết kế để tạo ra áp suất thấp và lưu lượng không khí lớn trong các ứng dụng yêu cầu áp lực không quá cao. Đây là một loại quạt phổ biến và được sử dụng rộng rãi trong các hệ thống thông gió, hệ thống HVAC, và các ứng dụng khác đòi hỏi lưu lượng không khí lớn và áp suất thấp.

Dưới đây là các đặc điểm chính của quạt ly tâm thấp áp:

1. Áp suất thấp: Quạt ly tâm thấp áp tạo ra áp suất thấp hơn so với các loại quạt ly tâm khác, thường từ 100 Pa đến 500 Pa. Điều này phù hợp cho các ứng dụng yêu cầu áp suất không quá cao, như hệ thống thông gió trong các tòa nhà, hệ thống cung cấp không khí tươi cho các khu vực thương mại và dân dụng.
2. Lưu lượng không khí lớn: Quạt ly tâm thấp áp có khả năng cung cấp lưu lượng không khí lớn, đáp ứng nhu cầu thông gió và xử lý không khí trong các ứng dụng rộng rãi. Lưu lượng không khí có thể điều chỉnh thông qua thiết kế cánh quạt và tốc độ quạt.
3. Kích thước đa dạng: Quạt ly tâm thấp áp có sẵn trong nhiều kích thước và thiết kế khác nhau, từ các quạt nhỏ gọn phù hợp cho không gian hạn chế đến quạt công nghiệp lớn. Điều này giúp nó linh hoạt trong việc lắp đặt và phù hợp với các ứng dụng khác nhau.
4. Hiệu suất vận hành tốt: Quạt ly tâm thấp áp thường được thiết kế với hiệu suất cao, giúp tiết kiệm năng lượng và giảm tiêu thụ điện. Hiệu suất cao cũng đảm bảo quạt hoạt động ổn định và hiệu quả trong quá trình vận hành.

Các ứng dụng chính của quạt ly tâm thấp áp bao gồm hệ thống thông gió trong các tòa nhà dân dụng và thương mại, hệ thống HVAC nhỏ và trung bình, hệ thống hút bụi, hệ thống làm mát trong nhà máy và các ứng dụng khác yêu cầu lưu lượng không khí lớn và áp suất thấp.

Đến đây chắc hẳn các bạn đã hiểu rõ quạt ly tâm là gì và cấu tạo, vận hành cũng như ứng dụng của quạt ly tâm vào từng trường hợp cụ thể rồi phải không. Các bạn, quý khách hàng có bất kỳ thắc mắc nào cũng có thể gọi vào số hotline hoặc nhắn tin đến zalo, facebook của công ty Hưng Đức Phát, chúng tôi hân hạnh được giải đáp mọi thắc mắc của khách hàng.
